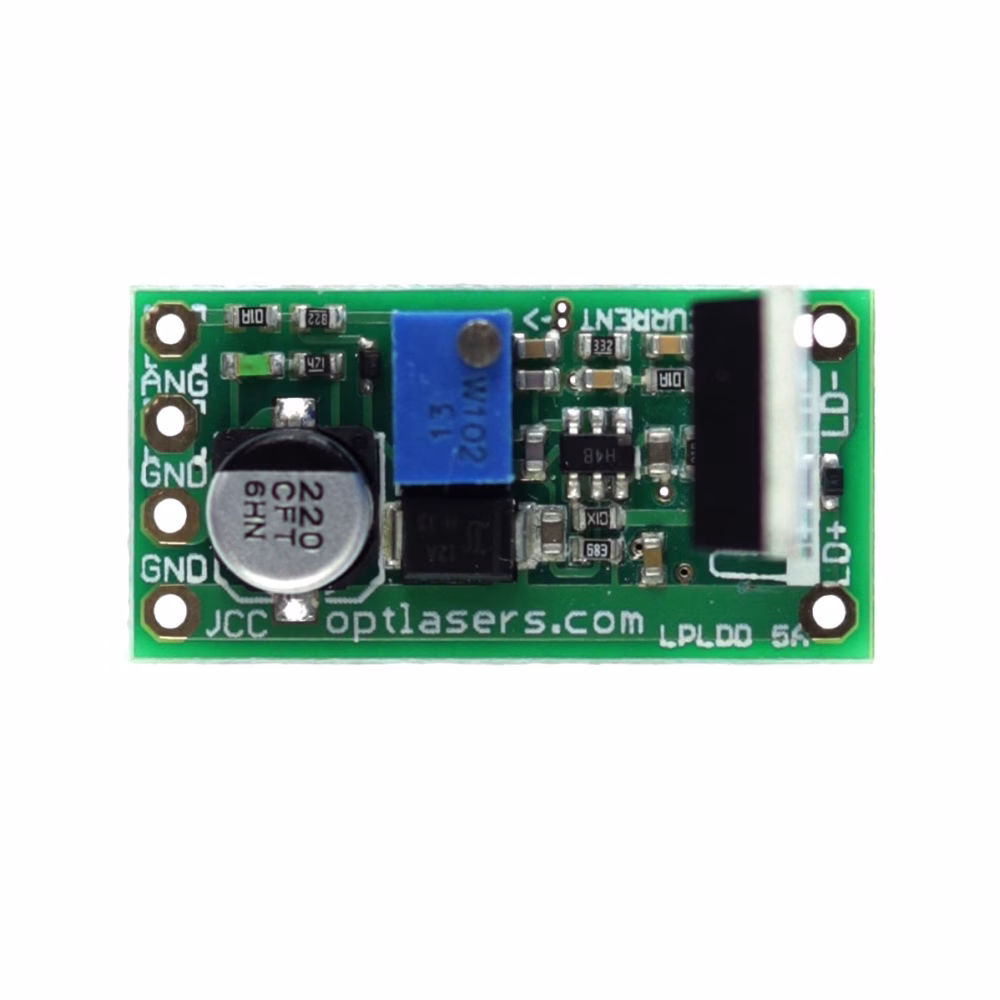

LPLDD-1.5A-12V Lazer Diyot Sürücüsü
Tek kanallı 1,5 A, 3,3-12 V lazer diyot sürücüsü. LPLDD-5A-12V’nin düşük akım versiyonu olup, tek ve çok modlu lazer diyotları ile çalışmaya özeldir. Uygun şönt direnç ve kişiselleştirilmiş bileşenler sayesinde, düşük akım değerlerinde bile düşük gürültü sağlar. Analog giriş, akımın 100 kHz kare dalga hızına kadar modüle edilmesine imkan tanır.
Talep üzerine siparişle temin edilir
Toplu İndirimler
| Miktar | Fiyat | İndirim | Kazancınız |
|---|---|---|---|
| 3 | $38.70 | $4.30 | Sınır $12.90 |
| 10 | $36.55 | $6.45 | Sınır $64.50 |
| 50 | $34.40 | $8.60 | Sınır $430.00 |
| 100 | $32.25 | $10.75 | Sınır $1,075.00 |
Ürün açıklaması
LPLDD-1.5A-12V Lazer Diyot Sürücüsü Hakkında
LPLDD lazer diyot sürücüsünün düşük akım versiyonudur. Sürücünün maksimum çıkış akım değeri 1,5 A’dır. Bu versiyon, düşük güçlü lazer diyotları için tasarlanmış olup, düzgün dalga formları, hızlı yükseliş/düşüş süreleri ve düşük dalgalanma sağlamak amacıyla üretilmiştir.
- Sürücü bağlı olduğunda gösterge veren LED diyot.
- Açılma etkilerine karşı yumuşak başlatma koruması (Softstart)
- Kart üzerinde etiketler – daha sezgisel ve kolay ayarlanabilir
- Daha küçük boyut – sadece 15 mm x 30 mm
- Sensör direncini soğutan geniş bakır yüzey.
Maksimum çıkış akımının 0-1,5 A aralığında ayarlanabildiği ve diyot üzerinden geçen akımın 100 kHz’e kadar frekansta modüle edilebildiği lazer diyotlarını çalıştırmak için temel sürücü.
Bu ürün, lazer diyot kontrolcüsünün hafif bir versiyonu olduğundan polarite tersine karşı koruması yoktur. Bağlantıları yaparken PCB üzerindeki etiketlere uygun şekilde bağladığınızdan emin olun.
Uygun bir güç kaynağı seçilerek, bu sürücü ile piyasada bulunan hemen hemen tüm lazer diyotları (445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm ve 1,5 W çıkış gücüne kadar) çalıştırılabilir.
Diyot örnekleri: 1 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 1 W 520 nm ve tüm düşük güçlü tek modlu lazer diyotlarıdır.
Öneriler ve gereksinimler
Besleme gerilimi her zaman 3,3 V veya daha yüksek olmalıdır. Diğer durumlar için minimum besleme gerilimi şu formülle verilir:
Vin = 0,6* I + Vd
- Vin giriş voltajıdır
- Vd diyot çalışma voltajıdır
- I - istenen maksimum akım
Modülasyon girişi, logic seviyeleri 0 V ve 5 V olan bir TTL girişi olarak veya analog giriş olarak kullanılabilir. Analog modülasyon, ANG girişine 2,5 V verdiğinizde %50 çıkış gücü, 4 V verdiğinizde ise %80 çıkış gücü anlamına gelir.
En az 0,35 mm2 kesit alanına sahip güç kabloları kullanılmasını öneririz.
Kullanılan lazer diyot ve güç kaynağına bağlı olarak, MOSFET transistörünün yeterli soğutmasını izlemeli ve sağlamalısınız. MOSFET/MOSFET’ler, silikon pad ve plastik kılıf ile ısı alıcı/levhadan izole edilmelidir. MOSFET ile soğutucu/levha arasında kısa devre oluşması sürücüyü bozabilir ve Lazer Diyot için tehlikeli olabilir.
Koruma
Sürücünün modülasyon girişi 5V1 Zener diyot ile korunmaktadır. Yine de 5 V'dan daha yüksek modülasyon gerilimi kullanılmamalıdır. ESD koruması için Schottky diyot kullanılmaktadır.
Lazer kontrol cihazının çıkışı, ters voltajın oluşmasını engelleyen Schottky diyot ile korunmaktadır.
