LPLDD-5A-24V-TP-H Sterownik diody laserowej

O sterowniku diody laserowej LPLDD-5A-24V-TP-H

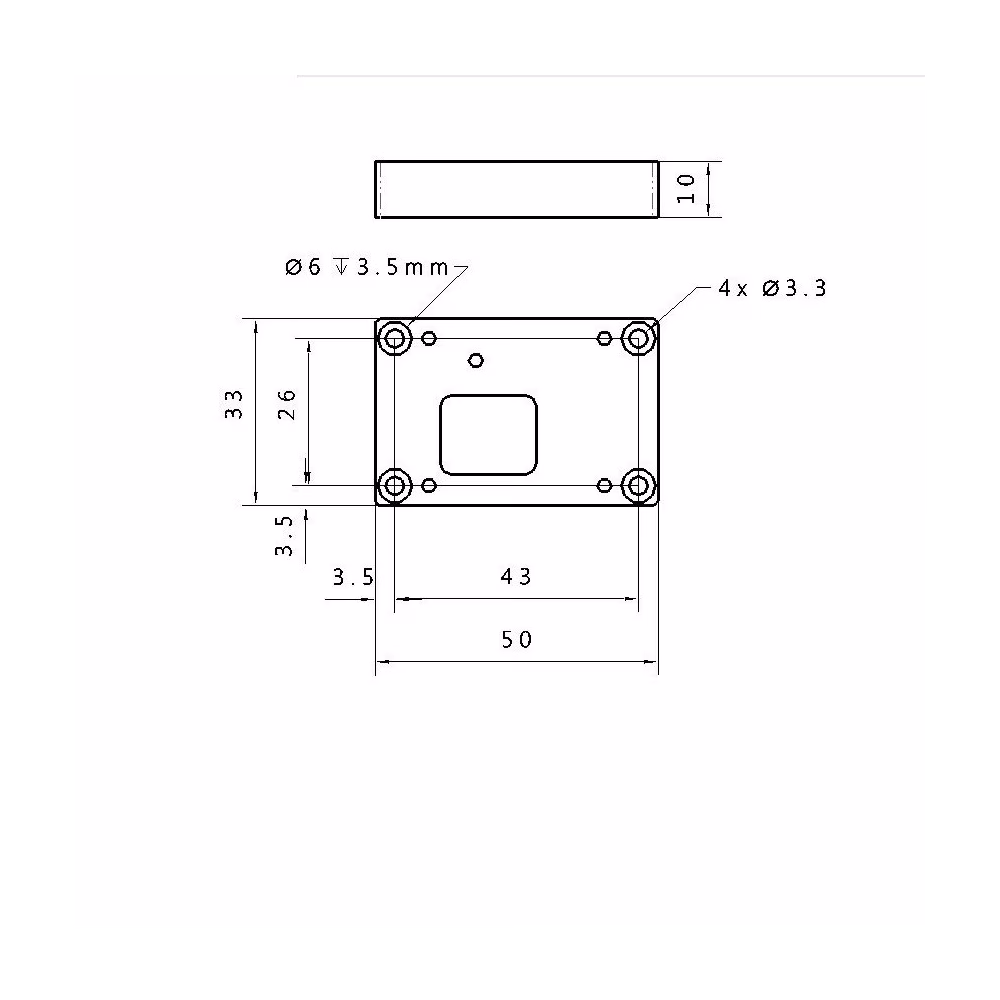

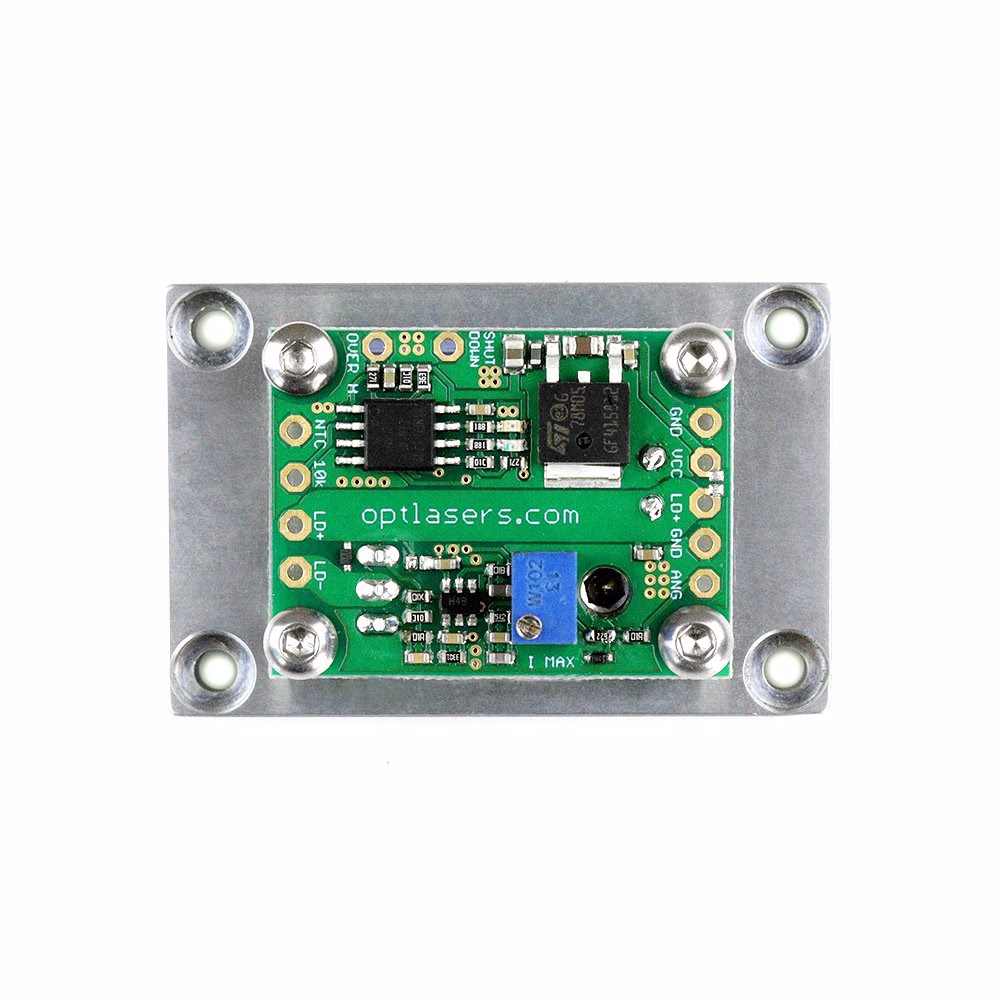

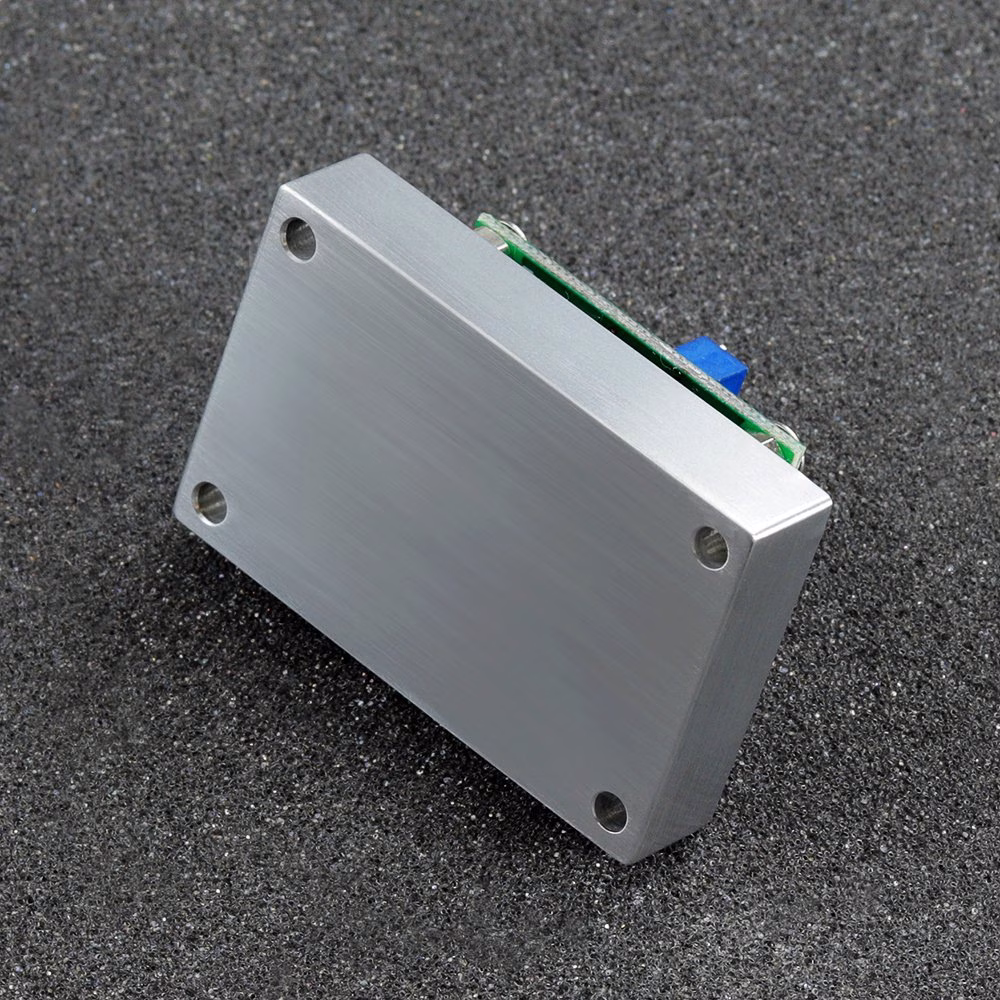

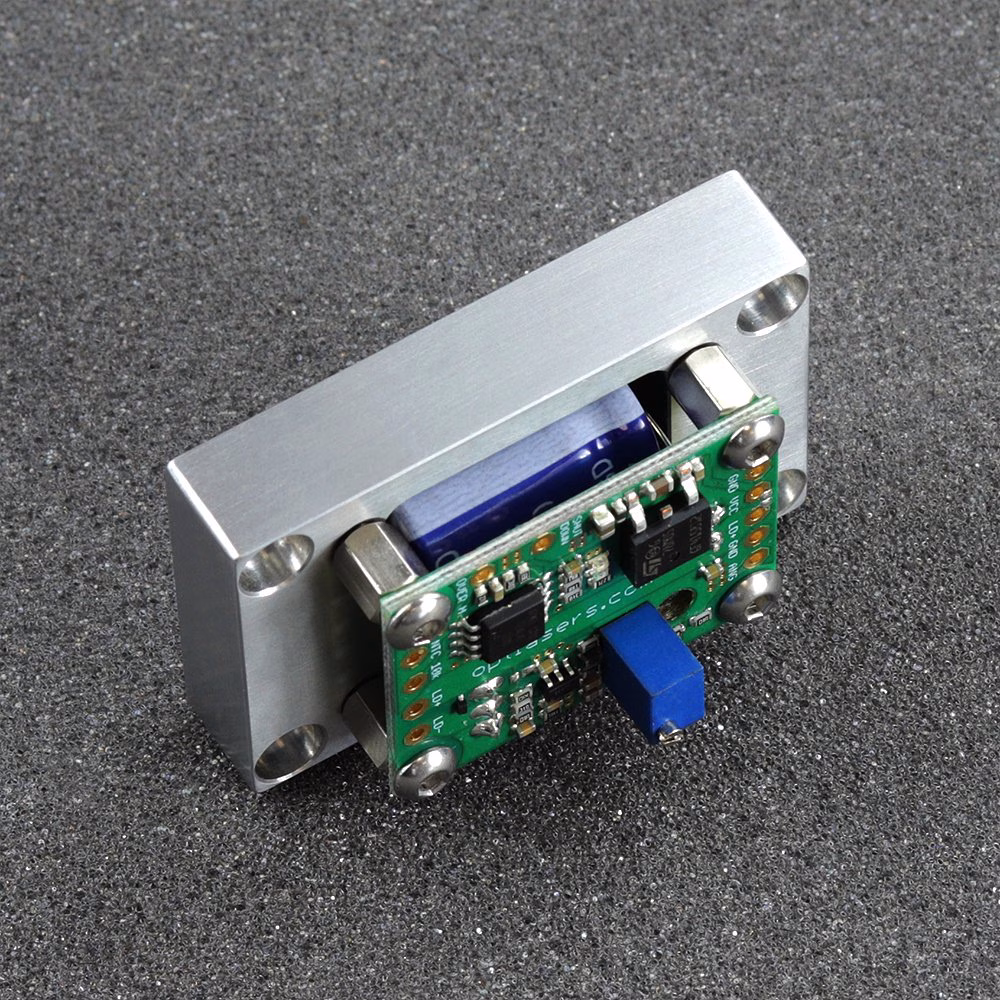

Sterownik diody laserowej LPLDD-5A-24V-TP-H firmy Opt Lasers to profesjonalny sterownik diod laserowych wyposażony w zabezpieczenie termiczne, zapewniające optymalną pracę diod laserowych oraz ochronę przed przegrzaniem. Ten wszechstronny sterownik umożliwia regulację prądu wyjściowego w zakresie od 0 do 5 A oraz modulację prądu diody z częstotliwościami do 100 kHz. Poniżej przedstawiono przykładowy test z modulacją sygnału wejściowego o częstotliwości 100 kHz i przebiegu prostokątnym.

Sterownik posiada zaawansowany układ zabezpieczenia termicznego, chroniący diodę laserową przed przegrzaniem. W warunkach nominalnych zielona dioda LED pozostaje zapalona, dopóki termistor nie zmierzy temperatury wyższej niż 40 stopni Celsjusza. Jeśli temperatura przekroczy 40 stopni Celsjusza, czerwona dioda LED zaczyna migać. Po osiągnięciu temperatury 45 stopni Celsjusza czerwona dioda świeci się ciągle, a sterownik diody laserowej automatycznie odłącza zasilanie do momentu, gdy temperatura spadnie poniżej 40 stopni Celsjusza. W przypadku utraty lub przerwania połączenia między sterownikiem a termistorem obydwie diody LED będą migać, a do przywrócenia działania niezbędny jest reset – odłączenie i ponowne podłączenie zasilania.

Dzięki szerokiej kompatybilności, LPLDD-5A-24V-TP-H może zasilać większość diod laserowych dostępnych na rynku, w tym o długościach fal 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm oraz 980 nm i mocy optycznej do 5 W.

Przykładowy test

• Dioda laserowa NUBM44 6 W (przy 3,3 A)
• Przewody o długości 15 cm i przekroju 0,35 mm2
• Napięcie wejściowe 12 V (@ 10% cykl pracy)
• Radiator 80 x 80 x 20 mm na tranzystorze mocy MOSFET

Zalecenia i wymagania

• Aby zasilić sterownik diody laserowej z jednego zasilacza o napięciu 7,5-24 V DC, należy zworkę pozostawić połączoną. Jeśli jednak używana jest dioda laserowa niskonapięciowa (np. 3 V), wymagane są dwa zasilacze, a zworka powinna być rozłączona. Istotne jest, by napięcie zasilające było jak najbliższe wymaganemu napięciu pracy diody laserowej.
• Dla napięć niższych niż 3,3 V napięcie wejściowe wyznacza wzór:
  Vin = 0,2* I + Vd
• Vin – napięcie wejściowe
• Vd – napięcie pracy diody
• I – prąd roboczy

• Należy zachować szczególną ostrożność, aby uniknąć zwarcia pomiędzy + (VCC) zasilania a -(GND) wejścia logicznego lub wejścia monitorującego, gdyż może to nieodwracalnie uszkodzić cienkie ścieżki GND logiki.
• Wejście modulacji może być używane jako wejście TTL z poziomami logicznymi 0 V i 5 V, albo jako wejście analogowe. Modulacja analogowa umożliwia regulację mocy wyjściowej za pomocą określonych napięć (np. 2,5 V dla 50% mocy wyjściowej, 4 V dla 80% mocy wyjściowej, itp). Wejście to może być również używane jako wejście PWM. Wymogiem jest, aby podstawowa częstotliwość sygnału PWM mieściła się w zakresie 5-20 kHz.
• Zalecamy stosowanie przewodów zasilających o przekroju 0,1*I mm2, gdzie I to prąd roboczy.
• W zależności od zastosowanej diody laserowej i zasilacza może być wymagane dodatkowe chłodzenie przez wentylator, aby zapewnić odpowiednie warunki pracy tranzystorów MOSFET. Nadmierna temperatura może uszkodzić MOSFET-y oraz skutkować spaleniem diody laserowej.

Zabezpieczenia

Obwód zasilania diod laserowych jest zabezpieczony przed odwrotną polaryzacją przy użyciu diody Schottky'ego o dużej wydajności prądowej i niskim napięciu przewodzenia, co chroni diodę laserową przed nieprawidłowym podłączeniem napięcia i minimalizuje straty ciepła.

Wejście analogowe zabezpieczone jest diodą Zenera 5V1 ograniczającą napięcia powyżej 5 V. Należy jednak unikać stosowania wyższych napięć na tym wejściu.
