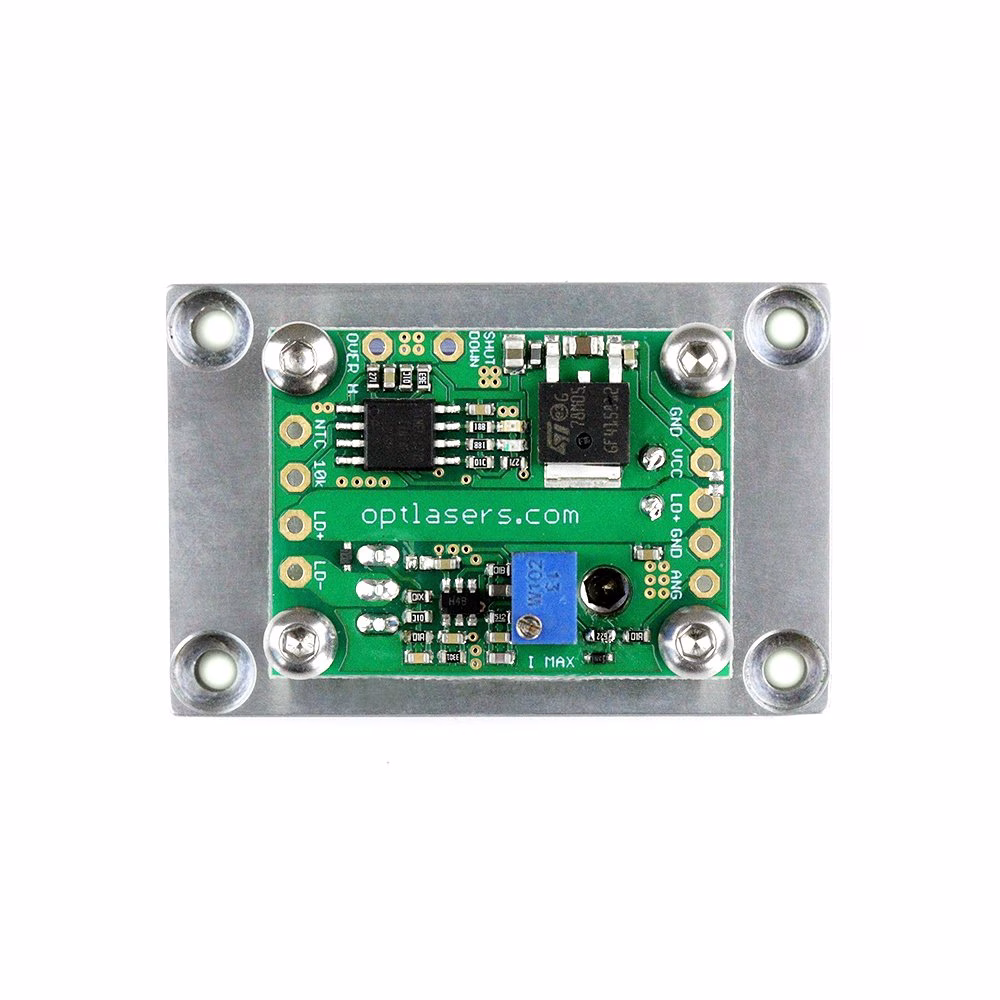

Драйвер лазерного диода LPLDD-5A-24V-TP-H
Одноканальный драйвер лазерного диода 5 А, 3,3–24 В с термозащитой. По многочисленным запросам клиентов эта версия драйвера LPLDD-5A-24V оснащена термозащитой, которая отключает цепь лазерного диода при превышении температуры 45 °C. Драйвер отличается высокой универсальностью и способен питать широкий спектр лазерных диодов, представленных на рынке.
Доступно под заказ по запросу
Описание продукта
О драйвере лазерного диода LPLDD-5A-24V-TP-H
Драйвер лазерного диода LPLDD-5A-24V-TP-H — это профессиональный драйвер лазерных диодов с функцией термозащиты, обеспечивающей оптимальную работу лазерных диодов и предотвращающей их перегрев. Этот универсальный драйвер позволяет регулировать выходной ток в диапазоне от 0 до 5 А и обеспечивает модуляцию тока диода на частотах до 100 кГц. Ниже приведен пример испытания с использованием модуляции квадратурного сигнала с частотой 100 кГц.
В драйвере реализована надежная система термозащиты, предотвращающая перегрев лазерного диода. При стандартных условиях работы зеленый светодиод горит постоянно, пока термистор регистрирует температуру ниже 40 °C. При превышении температуры 40 °C красный светодиод начинает мигать. При достижении температуры 45 °C красный светодиод загорается постоянно, и драйвер лазерного диода автоматически отключается до снижения температуры ниже 40 °C. При разрыве или потере соединения между драйвером и термистором оба светодиода начинают мигать, что требует сброса драйвера путем отключения и повторного подключения питания.
Благодаря широкой совместимости LPLDD-5A-24V-TP-H может питать широкий спектр лазерных диодов, представленных на рынке, включая диоды на длинах волн 405 нм, 445 нм, 520 нм, 638 нм, 650 нм, 808 нм и 980 нм, с оптической мощностью до 5 Вт.
Пример теста
- 6 Вт лазерный диод NUBM44 (при 3,3 А)
- Провода длиной 15 см с сечением 0,35 мм2
- Входное напряжение 12 В (@ 10% рабочий цикл)
- Радиатор 80 x 80 x 20 мм на силовом MOSFET
Рекомендации и требования
- Для питания драйвера лазерного диода от одного источника питания с диапазоном напряжения 7,5–24 В DC убедитесь, что джампер подключен. Если используется низковольтный диод (например, 3 В), требуются два источника питания, а джампер должен быть отключен. Важно подобрать питание максимально близко к рабочему напряжению лазерного диода.
- Для напряжений ниже 3,3 В входное напряжение рассчитывается по формуле:
Vin = 0,2* I + Vd - Vin — входное напряжение
- Vd — рабочее напряжение диода
- I — рабочий ток
- Тщательно избегайте коротких замыканий между + (VCC) источника питания и – (GND) логического или мониторингового входа, так как это может привести к непоправимому повреждению тонких логических цепей GND.
- Вход модуляции может использоваться как TTL-вход с уровнями 0 В и 5 В, либо как аналоговый вход. Аналоговая модуляция позволяет регулировать выходную мощность с помощью определенных уровней напряжения (например, 2,5 В для 50% мощности, 4 В для 80% мощности и т.д.). Этот вход также может использоваться для ШИМ-модуляции. Единственное требование — базовая частота ШИМ-сигнала должна находиться в диапазоне 5–20 кГц.
- Рекомендуем использовать силовые кабели с сечением 0,1*I мм2, где I — рабочий ток.
- В зависимости от используемого лазерного диода и блока питания может потребоваться дополнительный вентилятор для эффективного охлаждения MOSFET. Чрезмерный нагрев может привести к повреждению MOSFET и выходу лазерных диодов из строя.
Защита
Силовая цепь лазерного диода защищена от переполюсовки с помощью мощного диода Шоттки с низким падением напряжения, что предотвращает неправильное подключение напряжения и минимизирует тепловые потери.
Для защиты аналогового входа применяется стабилитрон 5V1, предотвращающий подачу напряжения выше 5 В. Тем не менее, недопустимо использовать на данном входе более высокие напряжения.
