LPLDD-5A-24V-TP-H lézerdióda-meghajtó

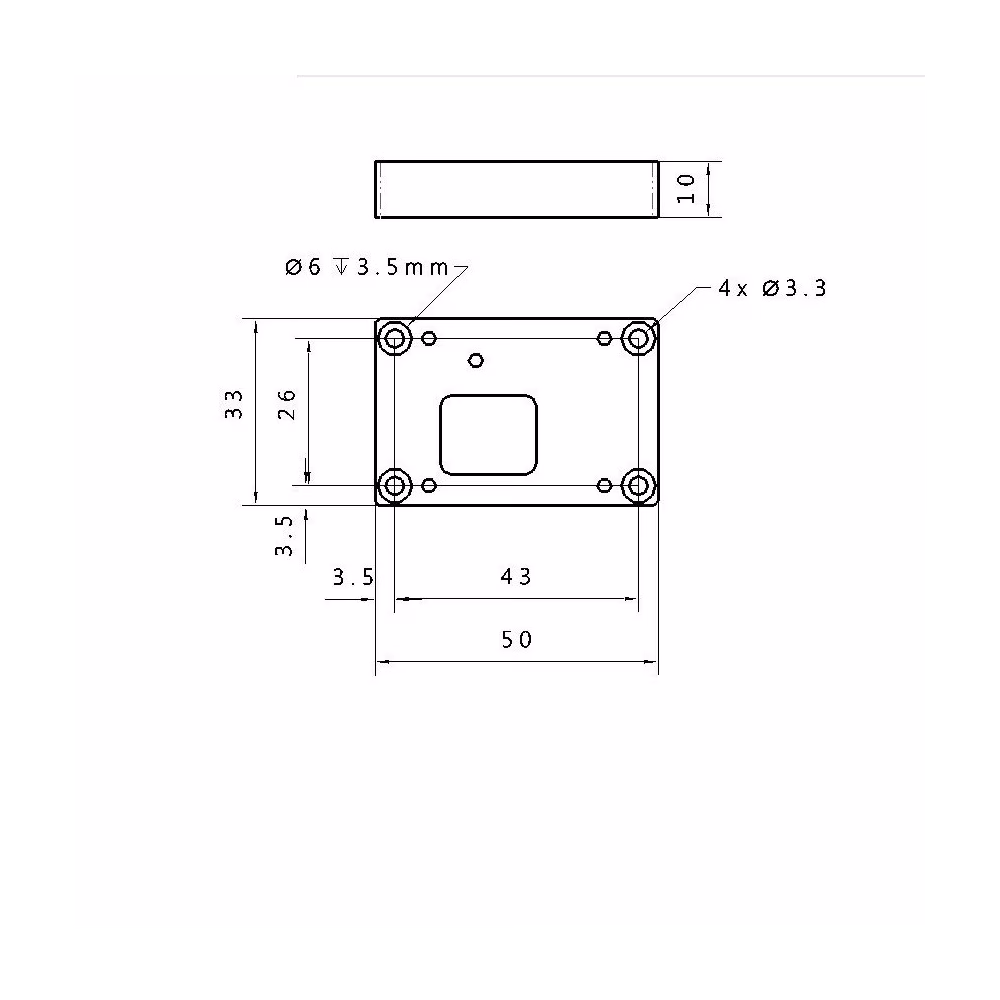

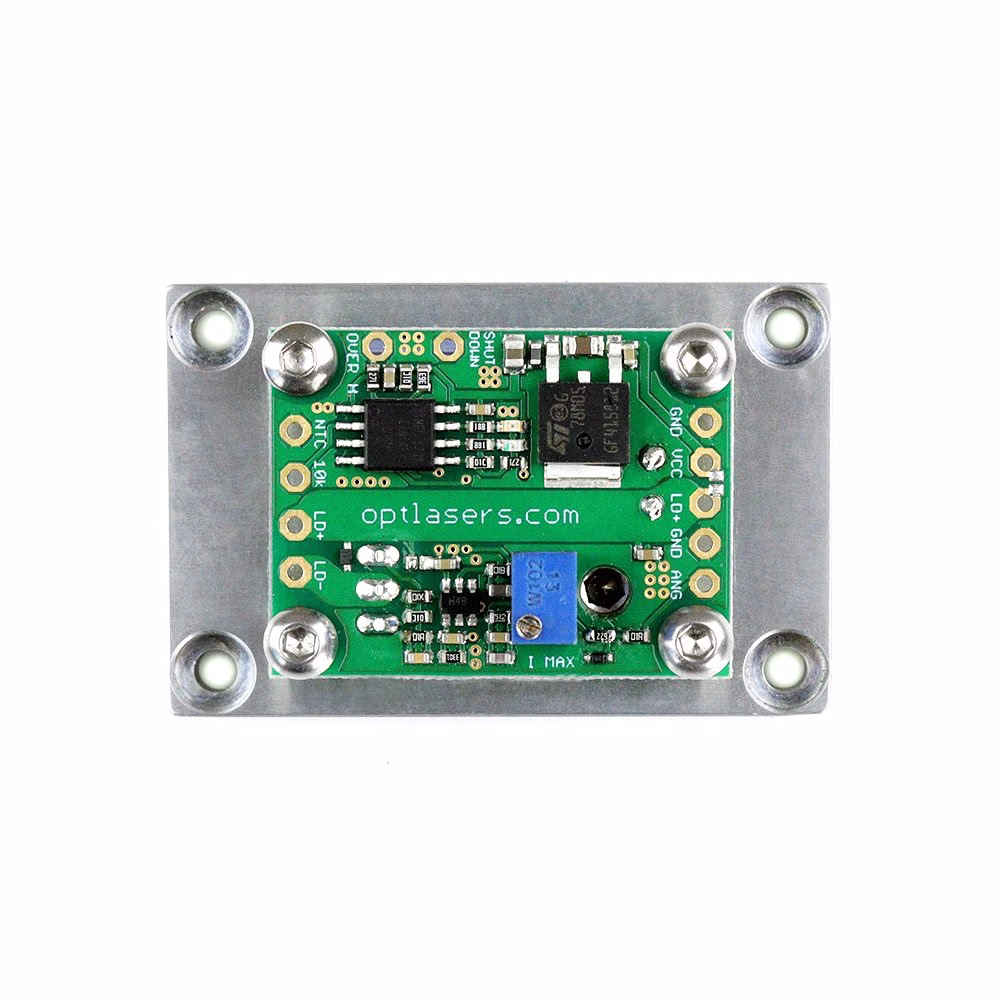

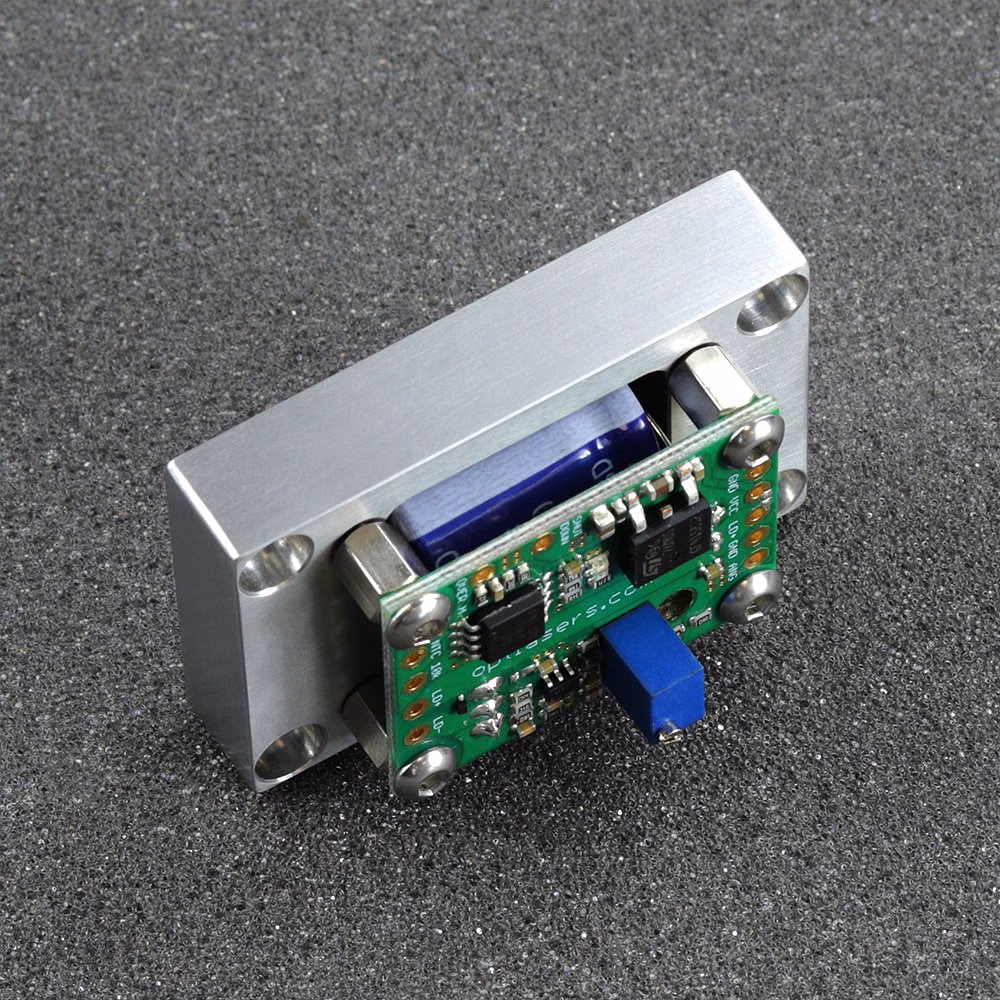

A LPLDD-5A-24V-TP-H lézerdióda-meghajtó bemutatása

A LPLDD-5A-24V-TP-H lézerdióda-meghajtó professzionális lézerdióda-meghajtó, amely termikus védelemmel van ellátva a lézerdiódák optimális működésének biztosítása és a túlmelegedés megelőzése érdekében. Ez a sokoldalú meghajtó 0–5 A közötti állítható kimenő áramot tesz lehetővé, valamint a diódán áthaladó áram modulációját akár 100 kHz frekvenciáig. Az alábbiakban egy példa látható 100 kHz-es négyszögjel bemeneti modulációval végzett mérésre.

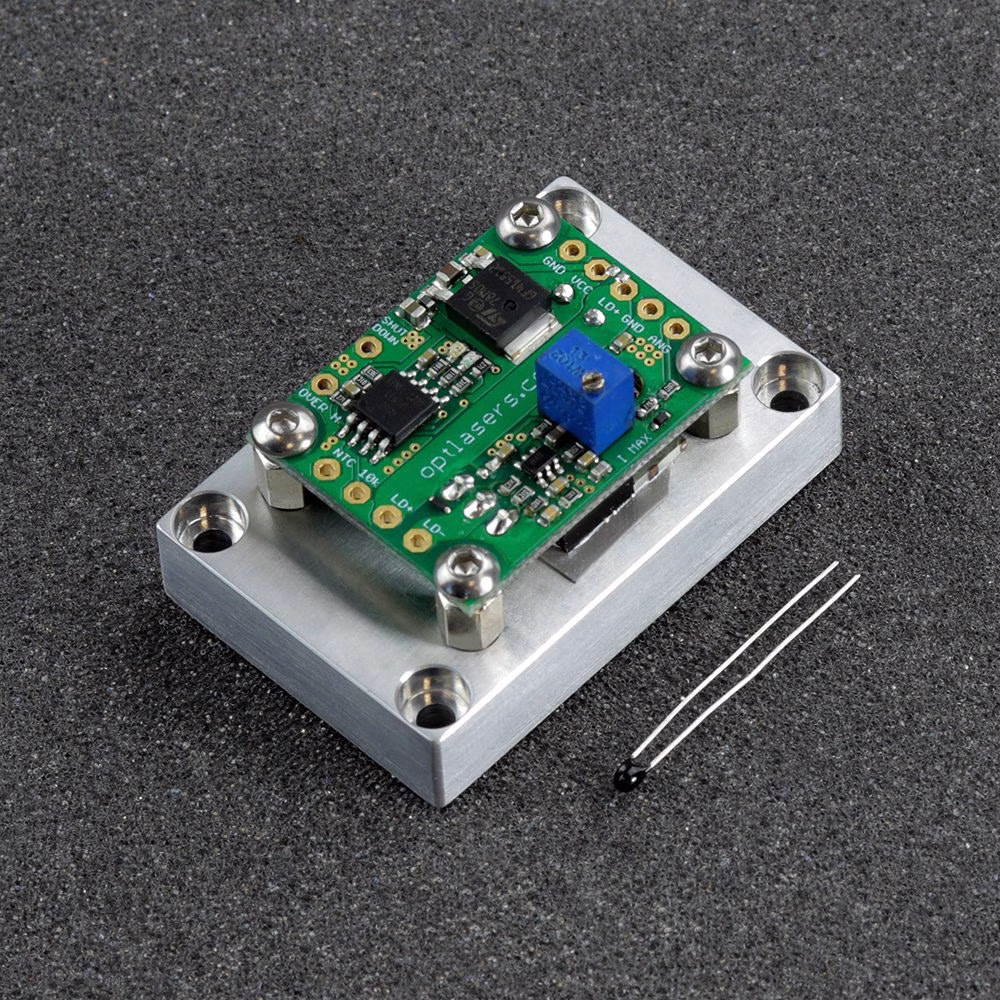

A vezérlőegység egy robusztus termikus védelmi rendszert tartalmaz, amely megakadályozza a lézerdióda túlmelegedését. Normál üzemi körülmények között a zöld LED világít, amíg a termisztor 40 Celsius-fok alatti hőmérsékletet mér. Ha a hőmérséklet meghaladja a 40 Celsius-fokot, a piros LED villogni kezd. 45 Celsius-fok elérésekor a piros LED folyamatosan világít, és a lézerdióda-meghajtó automatikusan kikapcsol, amíg a hőmérséklet ismét 40 Celsius-fok alá nem csökken. Ha a meghajtó és a termisztor között a kapcsolat megszűnik vagy megszakad, mindkét LED villogni kezd, és a meghajtó visszaállítása a tápfeszültség le- és visszakapcsolásával lehetséges.

Széles körű kompatibilitásának köszönhetően a LPLDD-5A-24V-TP-H számos piacon elérhető lézerdiódát képes meghajtani, beleértve a 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm és 980 nm hullámhosszúakat, akár 5 W optikai teljesítményig.

Példa mérés

• 6 W NUBM44 lézerdióda (3,3 A-nál)
• 15 cm hosszú, 0,35 mm2 keresztmetszetű vezetékek
• 12 V bemeneti feszültség (@ 10% kitöltési tényező)
• 80 x 80 x 20 mm-es hűtőborda a teljesítmény MOSFET-en

Ajánlások és követelmények

• Egyetlen, 7,5–24 V közötti DC tápfeszültség használatakor a jumpereket csatlakoztatni kell. Alacsony feszültségű dióda (pl. 3 V) esetén két tápfeszültség szükséges, ekkor a jumpereket le kell választani. Fontos, hogy a tápfeszültséget a lézerdióda igényeihez igazítsuk.
• 3,3 V alatti feszültségek esetén a bemeneti feszültség a következő képlettel számolható:
  Vin = 0,2* I + Vd
• Vin - bemeneti feszültség
• Vd - dióda munkafeszültsége
• I - üzemi áram

• Kiemelten ügyeljen arra, hogy elkerülje rövidzárlat kialakulását a tápfeszültség + (VCC) pontja és a logikai vagy monitor bemenet – (GND) pontja között, mert ez véglegesen károsíthatja a vékony logikai GND vezetősávokat.
• A modulációs bemenet TTL bemenetként is használható 0 V és 5 V logikai szintekkel, illetve analóg bemenetként is. Az analóg moduláció lehetővé teszi a kimeneti teljesítmény szabályozását meghatározott feszültségszintekkel (pl. 2,5 V 50% kimeneti teljesítménynél, 4 V 80%-nál stb.). Ez a bemenet PWM bemenetként is használható. Feltétel, hogy a PWM jel alapfrekvenciája 5–20 kHz tartományban legyen.
• Ajánlott a tápvezetékek keresztmetszetének minimum 0,1*I mm2 értékűnek lennie, ahol I az üzemi áram.
• Az alkalmazott lézerdióda és tápegység függvényében további ventilátor használata indokolt lehet a MOSFET-ek megfelelő hűtésének biztosításához. Túlzott hőterhelés a MOSFET-ek és lézerdiódák károsodását eredményezheti.

Védelem

A lézerdióda teljesítményköre fordított polaritás ellen egy nagyáramú, alacsony előfeszítési feszültségű Schottky diódával védett, ezzel biztosítva a lézerdióda hibás feszültség bekötéstől való védelmét, miközben a hőveszteség minimalizált.

Az analóg bemenet védelme érdekében egy 5V1 Zener-dióda került beépítésre, amely 5 V feletti feszültségek esetén védi az áramkört. Fontos azonban, hogy ne használjunk ennél magasabb feszültséget ezen a bemeneten.
