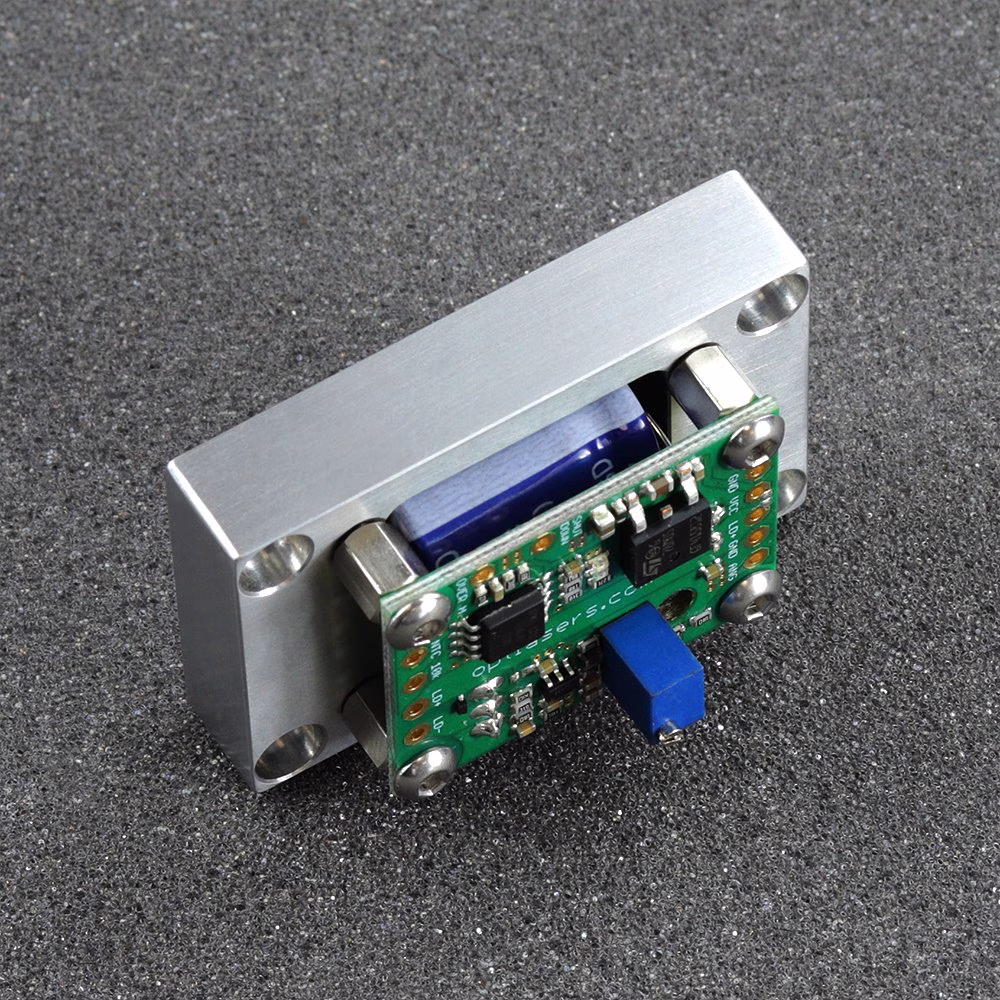

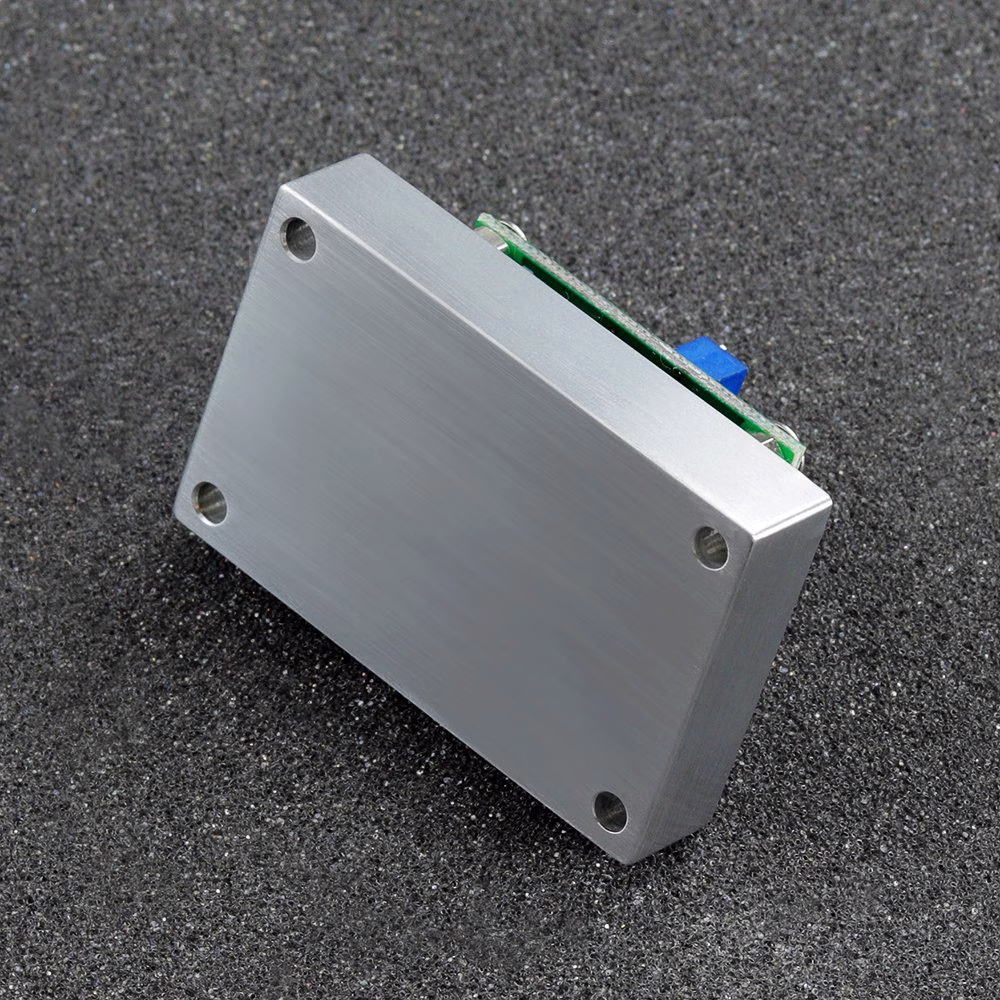

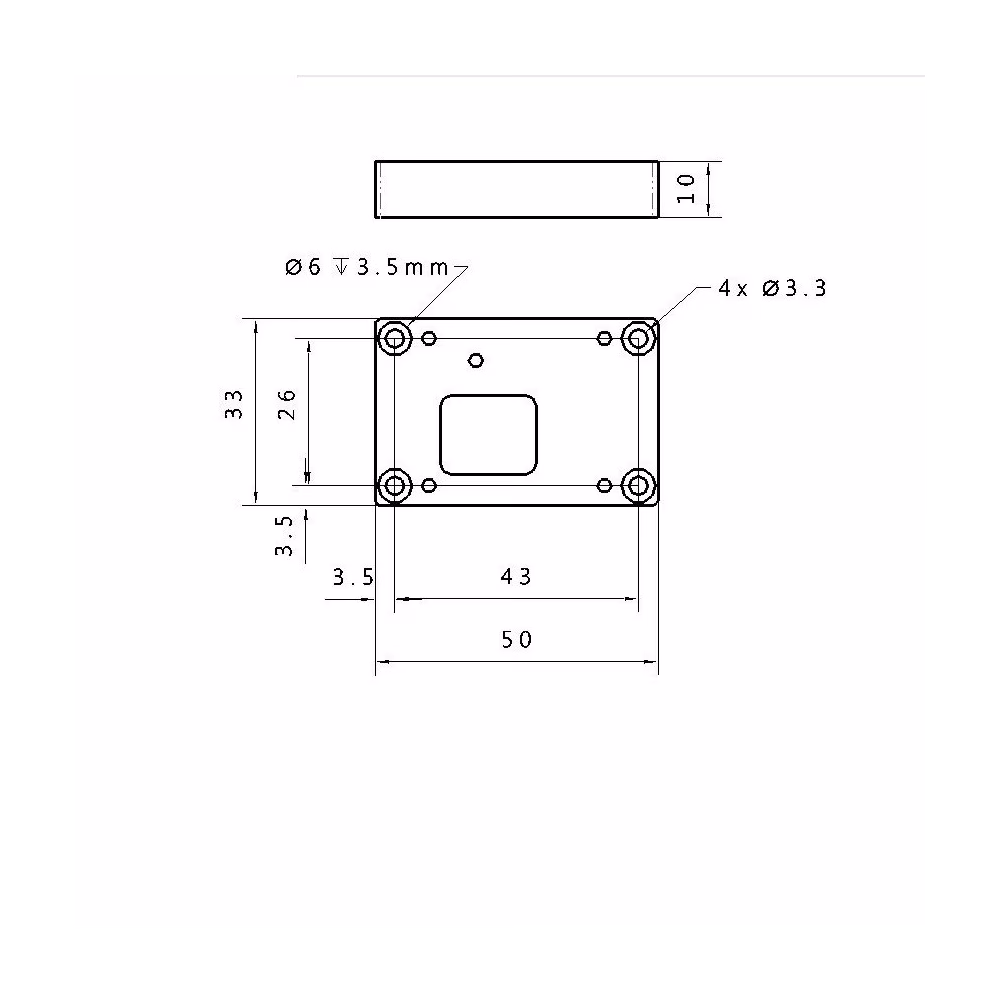

LPLDD-5A-24V-TP-H レーザーダイオードドライバー

LPLDD-5A-24V-TP-H レーザーダイオードドライバーについて

LPLDD-5A-24V-TP-H レーザーダイオードドライバーは、熱保護機能を備えたプロフェッショナル用レーザーダイオードドライバーであり、レーザーダイオードの最適な動作と過熱防止を確実にします。この多用途ドライバーは、0～5Aの範囲で出力電流の調整が可能であり、最大100kHzの周波数でダイオード電流の変調が可能です。下記に100kHzの矩形波入力信号変調によるテスト例を示します。

ドライバーは堅牢な熱保護システムを搭載しており、レーザーダイオードの過熱を防止します。通常の動作条件下では、サーミスタが40度未満を測定している間は緑色LEDが点灯したままになります。温度が40度を超えると、赤色LEDが点滅を始めます。温度が45度に達した場合、赤色LEDが点灯し、レーザーダイオードドライバーは自動的にオフになり、温度が40度未満に下がるまで復帰しません。ドライバーとサーミスタ間の接続が断線または遮断された場合、両方のLEDが点滅し、電源の再接続によるドライバーのリセットが必要です。

LPLDD-5A-24V-TP-Hは広範な互換性を持ち、市場にある多様なレーザーダイオード（405 nm、445 nm、520 nm、638 nm、650 nm、808 nm、980 nmの波長、最大5 Wの出力光パワー）を駆動できます。

テスト例

• 6 W NUBM44レーザーダイオード（3.3 A時）
• 長さ15cm、0.35 mm2のワイヤ
• 12 V入力電圧 (@ 10%デューティサイクル)
• パワーMOSFET用80 x 80 x 20ヒートシンク

推奨事項および要件

• 7.5～24V DCの単一電源でレーザーダイオードドライバーを駆動する場合は、ジャンパーを接続してください。ただし、低電圧のダイオード（例：3V）を使用する場合は、2つの電源が必要で、ジャンパーを外してください。電源電圧は必ずレーザーダイオードの要件に厳密に合わせてください。
• 3.3V未満の電圧の場合、入力電圧は以下の式で与えられます：
  Vin = 0.2* I + Vd
• Vin - 入力電圧
• Vd - ダイオード動作電圧
• I - 動作電流

• 電源の+（VCC）とロジック入力またはモニター入力の-（GND）間で短絡が発生すると、細いロジックGNDパスが修理不能な損傷を受ける可能性があるため、短絡の発生には十分注意してください。
• 変調入力は、0Vおよび5Vのロジックレベルを備えたTTL入力として、またはアナログ入力として利用できます。アナログ変調では、特定の電圧レベルを用いて出力パワーを調整できます（例：2.5Vで50％出力、4Vで80％出力など）。この入力はPWM入力としても使用可能です。唯一の要件は、PWM信号の基準周波数が5～20kHzの範囲であることです。
• 電源ケーブルには0.1*I mm2の断面積（Iは動作電流）のものを使用することを推奨します。
• 使用するレーザーダイオードや電源ユニットに応じて、MOSFETの適切な冷却を確保するために追加のファンが必要となる場合があります。過度の発熱はMOSFETおよびレーザーダイオードを損傷する原因となります。

保護

レーザーダイオード電源回路は、低順方向電圧の大電流ショットキーダイオードによって逆極性から保護されており、不適切な電圧接続からレーザーダイオードを守りつつ、発熱損失を最小限に抑えます。

アナログ入力の保護のため、5V1ツェナーダイオードが組み込まれており、5Vを超える電圧に対応します。ただし、この入力では高電圧の使用は避けてください。
