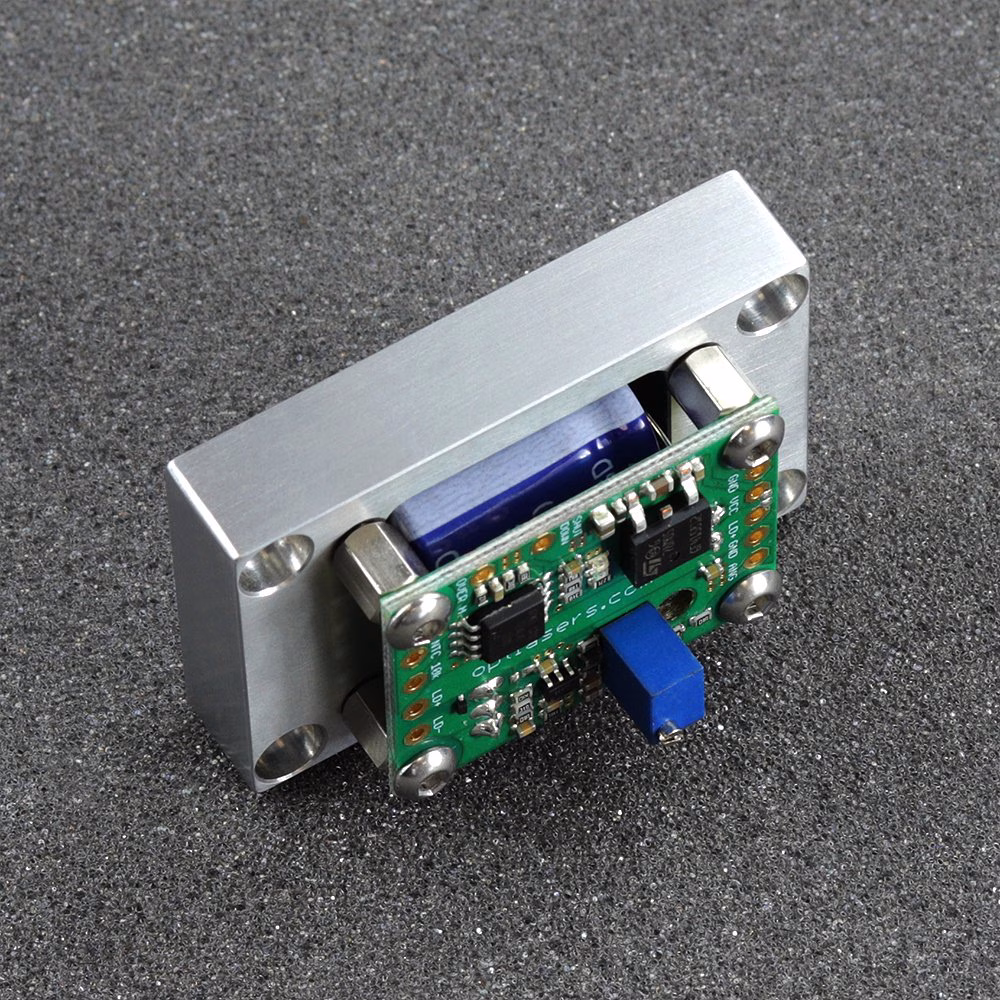

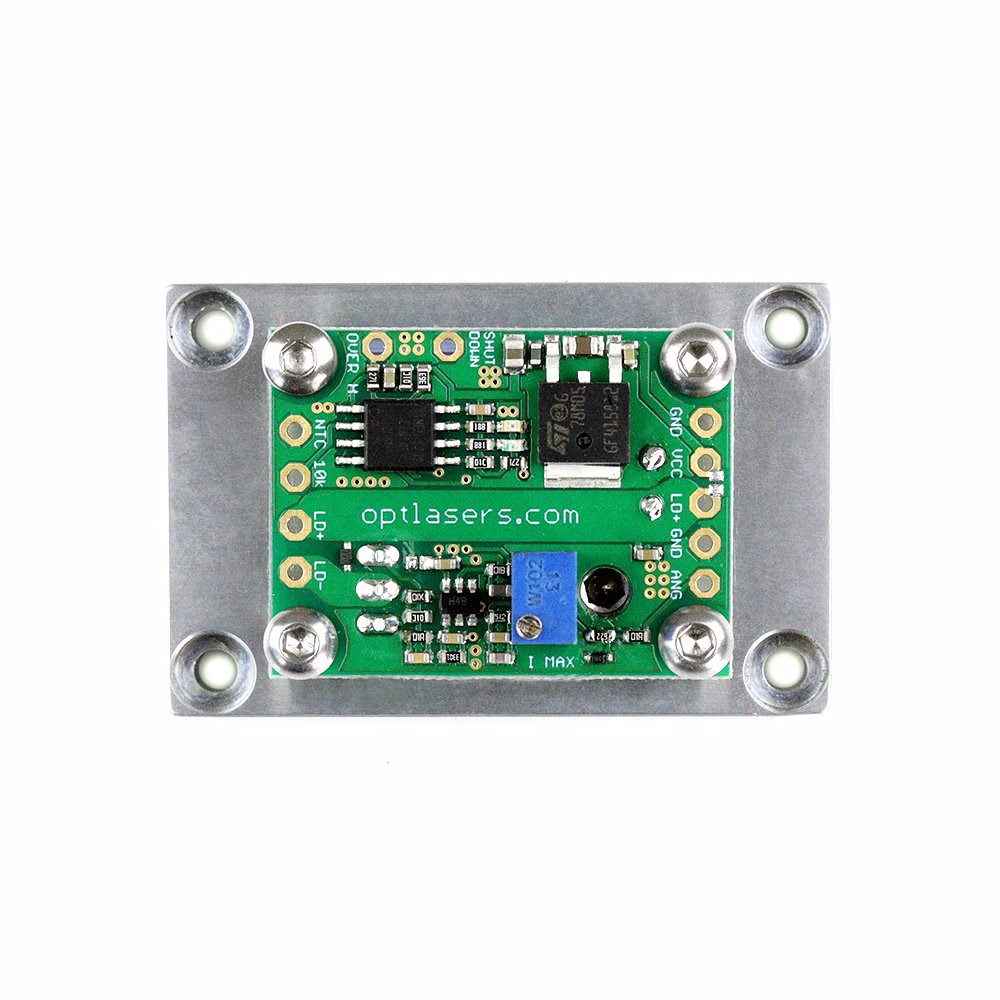

Pilote de diode laser LPLDD-5A-24V-TP-H

À propos du pilote de diode laser LPLDD-5A-24V-TP-H

Le pilote de diode laser LPLDD-5A-24V-TP-H est un pilote de diode laser professionnel doté d'une protection thermique assurant des performances optimales des diodes laser et prévenant la surchauffe. Ce pilote polyvalent permet un réglage du courant de sortie de 0 à 5 A et autorise la modulation du courant de la diode à des fréquences allant jusqu'à 100 kHz. Un exemple d'essai avec un signal de modulation d'entrée carré à 100 kHz est illustré ci-dessous.

Le pilote intègre un système de protection thermique robuste afin de protéger la diode laser contre la surchauffe. En conditions normales de fonctionnement, la LED verte reste allumée tant que le thermistor mesure une température inférieure à 40 degrés Celsius. Si la température dépasse 40 degrés Celsius, la LED rouge commence à clignoter. Lorsque la température atteint 45 degrés Celsius, la LED rouge reste allumée, et le pilote de diode laser se coupe automatiquement jusqu'à ce que la température descende en dessous de 40 degrés Celsius. En cas de perte ou d'interruption de la connexion entre le pilote et le thermistor, les deux LED clignotent, nécessitant une réinitialisation du pilote en déconnectant puis reconnectant l'alimentation électrique.

Doté d'une large compatibilité, le LPLDD-5A-24V-TP-H peut alimenter une vaste gamme de diodes laser disponibles sur le marché, y compris celles ayant des longueurs d’onde de 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm et 980 nm, avec des puissances optiques jusqu’à 5 W.

Exemple d’essai

• Diode laser NUBM44 6 W (à 3,3 A)
• Fils de 15 cm de long, section 0,35 mm2
• Tension d'entrée 12 V (@ 10% cycle de service)
• Dissipateur thermique 80 x 80 x 20 mm sur le MOSFET de puissance

Recommandations et exigences

• Pour alimenter le pilote de diode laser à l’aide d’une seule alimentation comprise entre 7,5 et 24 V DC, assurez-vous que le cavalier est en place. En revanche, si vous utilisez une diode à basse tension (par exemple 3 V), deux alimentations sont nécessaires, et le cavalier doit être déconnecté. Il est essentiel d’ajuster la tension d’alimentation aussi précisément que possible aux exigences de la diode laser.
• Pour des tensions inférieures à 3,3 V, la tension d'entrée se calcule selon la formule :
  Vin = 0,2* I + Vd
• Vin - tension d'entrée
• Vd - tension de fonctionnement de la diode
• I - courant de fonctionnement

• Prenez toutes les précautions pour éviter les courts-circuits entre le + (VCC) de l’alimentation et le – (GND) de l’entrée logique ou de l’entrée de contrôle, car cela peut endommager de façon irréversible les pistes fines du GND logique.
• L’entrée de modulation peut être utilisée comme une entrée TTL avec des niveaux logiques de 0 V et 5 V, ou comme une entrée analogique. La modulation analogique permet de régler la puissance de sortie à l’aide de niveaux de tension précis (par exemple, 2,5 V pour 50% de puissance, 4 V pour 80%, etc.). Cette entrée peut aussi être utilisée pour l’entrée PWM. La seule exigence est que la fréquence de base du signal PWM soit comprise entre 5 et 20 kHz.
• Nous recommandons d’utiliser des câbles d’alimentation d’une section de 0,1*I mm2, où I est le courant de fonctionnement.
• Selon la diode laser et l’alimentation électrique utilisées, un ventilateur supplémentaire peut être nécessaire pour garantir le refroidissement adéquat des MOSFETs. Une chaleur excessive peut endommager les MOSFETs et entraîner la destruction des diodes laser.

Protection

Le circuit d’alimentation de la diode laser est protégé contre l’inversion de polarité grâce à une diode Schottky à fort courant et faible chute de tension directe, protégeant ainsi la diode laser contre une connexion incorrecte tout en minimisant la dissipation thermique.

Pour protéger l’entrée analogique, une diode Zener 5V1 est intégrée afin de gérer les tensions supérieures à 5 V. Cependant, il est impératif d’éviter l’application de tensions plus élevées sur cette entrée.
