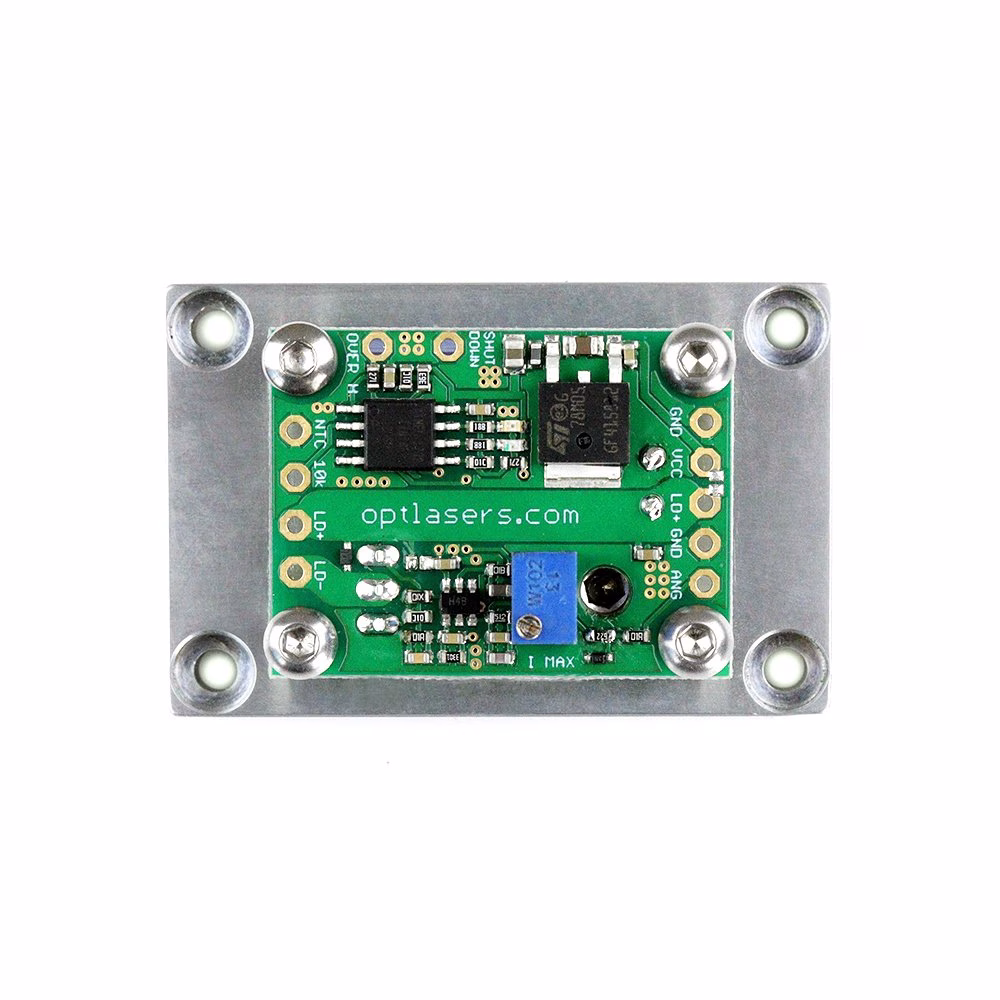

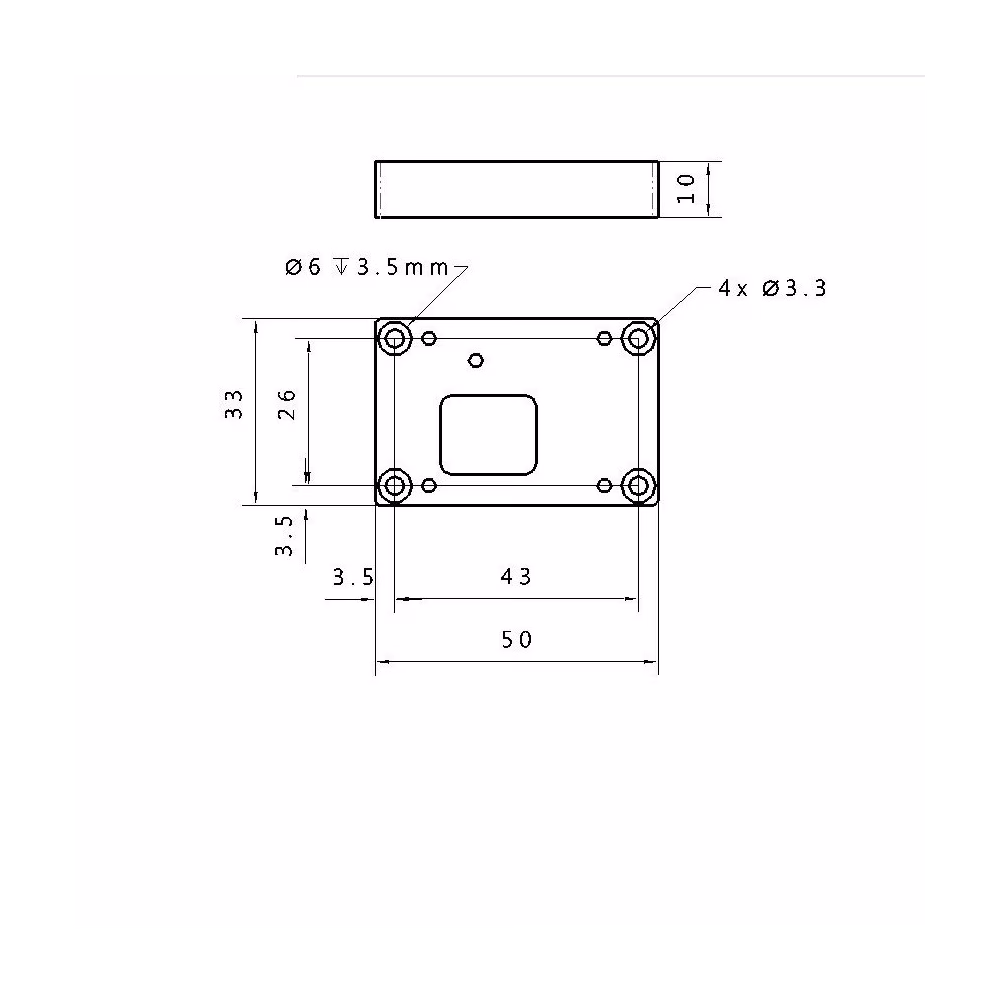

Driver pentru diodă laser LPLDD-5A-24V-TP-H

Despre Driverul pentru Diodă Laser LPLDD-5A-24V-TP-H

Driverul pentru diodă laser LPLDD-5A-24V-TP-H este un dispozitiv profesional dotat cu protecție termică pentru a asigura performanța optimă a diodelor laser și pentru a preveni supraîncălzirea acestora. Acest driver versatil permite reglarea curentului de ieșire între 0 și 5 A și susține modularea curentului diodei la frecvențe de până la 100 kHz. Un test exemplificativ cu semnal de intrare de modulare dreptunghiulară la 100 kHz este prezentat mai jos.

Driverul integrează un sistem robust de protecție termică pentru a proteja dioda laser împotriva supraîncălzirii. În condiții normale de funcționare, LED-ul verde rămâne aprins atâta timp cât termistorul măsoară o temperatură sub 40 grade Celsius. Dacă temperatura depășește 40 grade Celsius, LED-ul roșu începe să clipească. Când temperatura ajunge la 45 grade Celsius, LED-ul roșu rămâne aprins, iar driverul pentru diodă laser se oprește automat până când temperatura scade sub 40 grade Celsius. Dacă conexiunea dintre driver și termistor este pierdută sau întreruptă, ambele LED-uri vor clipi, fiind necesară resetarea driverului prin deconectarea și reconectarea sursei de alimentare.

Având o compatibilitate largă, LPLDD-5A-24V-TP-H poate alimenta o gamă extinsă de diode laser disponibile pe piață, inclusiv cele cu lungimi de undă de 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm și 980 nm, cu puteri optice de până la 5 W.

Test Exemplificativ

• Diodă laser NUBM44 de 6 W (la 3,3 A)
• Cabluri de 15 cm lungime și 0,35 mm2 secțiune
• Tensiune de intrare 12 V (@ 10% ciclu de funcționare)
• Radiator 80 x 80 x 20 mm pe MOSFET de putere

Recomandări și cerințe

• Pentru alimentarea driverului pentru diodă laser cu o singură sursă de alimentare în intervalul 7,5-24 V DC, asigurați-vă că jumperul este conectat. Totuși, dacă utilizați o diodă cu tensiune joasă (de exemplu, 3 V), sunt necesare două surse de alimentare, iar jumperul trebuie deconectat. Este important să potriviți cât mai exact tensiunea sursei de alimentare cu cerințele diodei laser.
• Pentru tensiuni mai mici de 3.3 V, tensiunea de intrare se calculează cu formula:
  Vin = 0,2* I + Vd
• Vin - tensiunea de intrare
• Vd - tensiunea de funcționare a diodei
• I - curentul de operare

• Acordați o atenție deosebită pentru a evita scurtcircuitarea între + (VCC) al sursei de alimentare și -(GND) al intrării logice sau al intrării de monitorizare, deoarece acest lucru poate deteriora ireversibil traseele logice subțiri GND.
• Intrarea de modulație poate fi utilizată ca intrare TTL cu nivele logice de 0 V și 5 V, sau ca intrare analogică. Modularea analogică permite reglarea puterii de ieșire prin utilizarea unor anumite valori de tensiune (ex.: 2,5 V pentru 50% putere, 4 V pentru 80% putere etc.). Această intrare poate fi folosită și ca intrare PWM. Singura cerință este ca frecvența de bază a semnalului PWM să fie în intervalul 5-20 kHz.
• Recomandăm utilizarea cablurilor de alimentare cu o secțiune de 0,1*I mm2, unde I este curentul de lucru.
• În funcție de dioda laser și sursa de alimentare utilizată, poate fi necesar un ventilator suplimentar pentru a asigura răcirea corespunzătoare a MOSFET-urilor. Căldura excesivă poate deteriora MOSFET-urile și poate duce la arderea diodelor laser.

Protecție

Circuitul de alimentare al diodei laser este protejat împotriva polarității inversate printr-o diodă Schottky de curent mare, cu tensiune directă scăzută, protejând dioda laser împotriva conexiunilor incorecte ale tensiunii și minimizând pierderile termice.

Pentru protecția intrării analogice, este integrată o diodă Zener de 5V1 pentru a gestiona tensiuni mai mari de 5 V. Cu toate acestea, este esențial să se evite utilizarea unor tensiuni mai mari pe această intrare.
