Драйвер за лазерен диод LPLDD-5A-24V-TP-H

За драйвера за лазерен диод LPLDD-5A-24V-TP-H

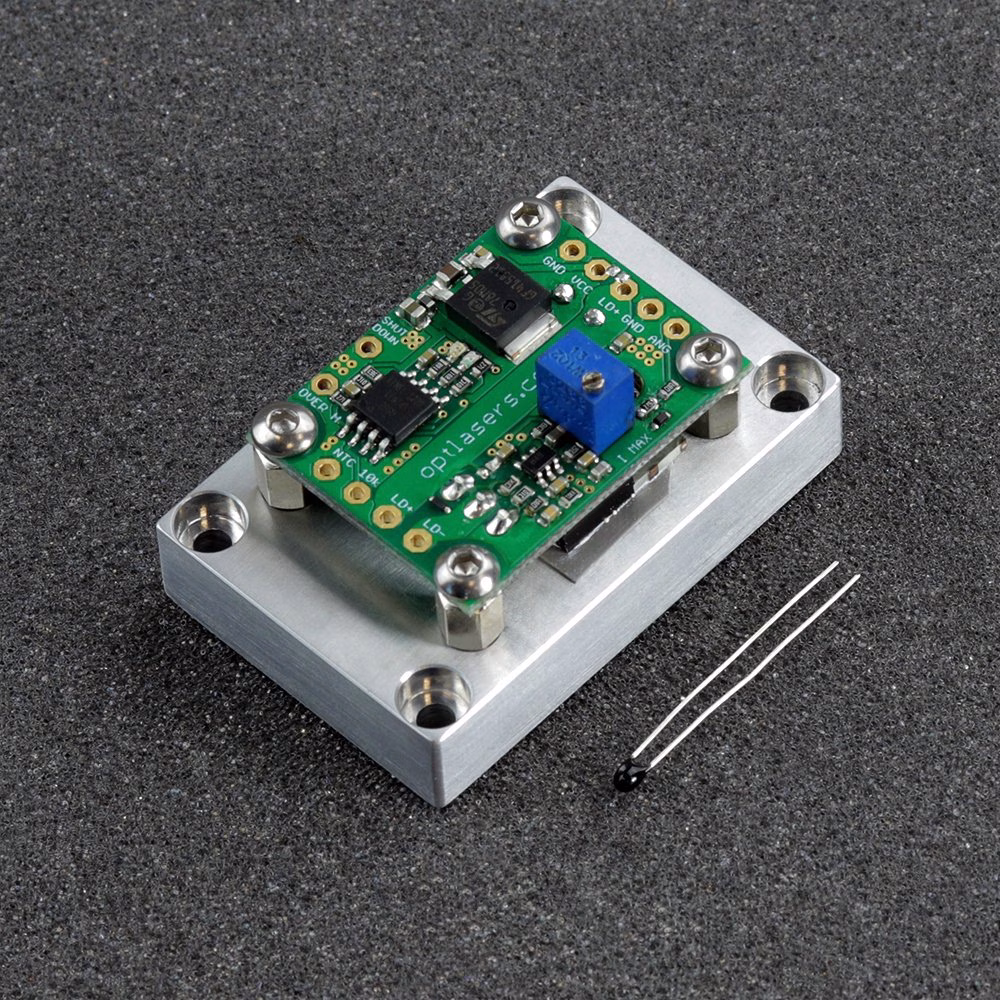

Драйверът за лазерен диод LPLDD-5A-24V-TP-H е професионален драйвер за лазерни диоди с термична защита, която осигурява оптимална работа на лазерните диоди и ги предпазва от прегряване. Този многофункционален драйвер позволява регулируем изходен ток в диапазона от 0 до 5 A и дава възможност за модулация на тока на диода с честоти до 100 kHz. Примерен тест с правоъгълен сигнал за входна модулация от 100 kHz е показан по-долу.

Драйверът разполага със стабилна термична защита, която предпазва лазерния диод от прегряване. При нормални условия на работа зеленият светодиод свети непрекъснато, докато термисторът измерва температура под 40 градуса по Целзий. Ако температурата превиши 40 градуса по Целзий, червеният светодиод започва да мига. Когато температурата достигне 45 градуса по Целзий, червеният светодиод остава постоянно включен, а драйверът автоматично се изключва, докато температурата не спадне под 40 градуса по Целзий. Ако връзката между драйвера и термистора бъде изгубена или прекъсната, двата светодиода започват да мигат, изисквайки рестартиране на драйвера чрез изключване и повторно включване на захранването.

С широка съвместимост LPLDD-5A-24V-TP-H може да захранва голямо разнообразие от лазерни диоди, предлагани на пазара, включително такива с дължини на вълната 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm и 980 nm, при оптична мощност до 5 W.

Примерен тест

• 6 W NUBM44 лазерен диод (при 3.3 A )
• проводници с дължина 15 см и напречно сечение 0.35 mm2
• 12 V входно напрежение (@ 10% работен цикъл)
• 80 x 80 x 20 радиатор върху силовия MOSFET

Препоръки и изисквания

• За захранване на драйвера за лазерен диод с едно захранване в обхват 7.5-24 V DC, уверете се, че джъмперът е свързан. Ако обаче използвате диод с ниско напрежение (например 3 V), са необходими две захранвания и джъмперът трябва да бъде разкачен. Важно е захранващото напрежение да съответства възможно най-близо до изискванията на лазерния диод.
• За напрежения по-ниски от 3.3 V входното напрежение се изчислява по формулата:
  Vin = 0,2* I + Vd
• Vin - входно напрежение
• Vd - работно напрежение на диода
• I - работен ток

• Бъдете особено внимателни да не предизвикате късо съединение между + (VCC) на захранването и - (GND) на логическия вход или монитора, тъй като това може необратимо да повреди тънките логически GND пътеки.
• Входът за модулация може да се използва като TTL вход с логически нива 0 V и 5 V или като аналогов вход. Аналоговата модулация позволява регулиране на изходната мощност чрез определени нива на напрежение (напр. 2.5 V за 50% изходна мощност, 4 V за 80% изходна мощност и др.). Този вход може да се използва и като PWM вход. Единственото изискване е основната честота на PWM сигнала да е в диапазона 5-20 kHz.
• Препоръчваме използването на захранващи кабели с напречно сечение 0.1*I mm2, където I е работният ток.
• В зависимост от използвания лазерен диод и PSU може да се изисква допълнителен вентилатор за осигуряване на подходящо охлаждане на MOSFET транзисторите. Прекомерната топлина може да повреди MOSFET-ите и да изгори лазерните диоди.

Защита

Силовата верига за лазерен диод е защитена срещу обърната полярност чрез високотоков Шотки диод с ниско напрежение в права посока, който предпазва лазерния диод от неправилни напрежения и минимизира топлинните загуби.

За защита на аналоговия вход е интегриран 5V1 Zener диод за обработка на напрежения над 5 V. Важно е да се избягва използването на по-високи напрежения с този вход.
