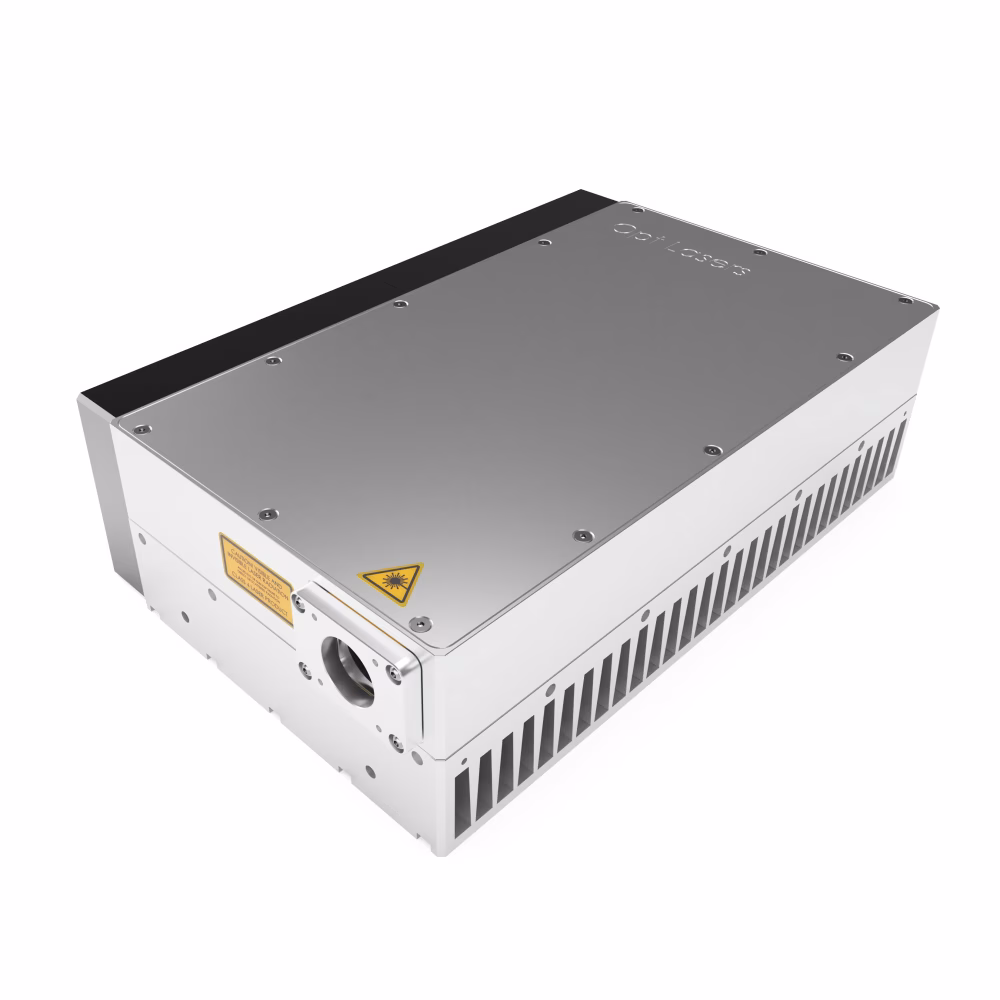

FS-50W Hochleistungs-Blaulaserquelle
Hochleistungsblaulaserquelle für Galvo-Scanner und CNC-Maschinen. Dieses Hochleistungsmodul bietet außergewöhnliche Präzision und hohe Strahlintensität. Sein kleiner, quadratischer Spot gewährleistet präzise und fokussierte Laserstrahlen – ideal für verschiedene Anwendungen. Das kompakte Design dieses Moduls stellt eine elegante und effiziente Lösung für Ihre Scan-Anforderungen dar.
Auf Anfrage bestellbar
Produktbeschreibung
Übersicht
Die FS-50W Blue Laser Source ist eine neuartige Konstruktion eines Hochleistungs-Multilaser-Kopfs. Sie verwendet eine neue Technologie zur Astigmatismuskompensation von Halbleiterlaserstrahlen. Dank unserer ausgefeilten optischen Lösung bietet sie die Möglichkeit, die Ausgangsstrahlen selbst mit einem Fokussiersystem mit großer Brennweite auf einen kleinen Punkt zu fokussieren. Die hohe Fokussierfähigkeit des Ausgangsstrahls macht das Modul besonders für den Einsatz mit Galvo-Scannern geeignet.

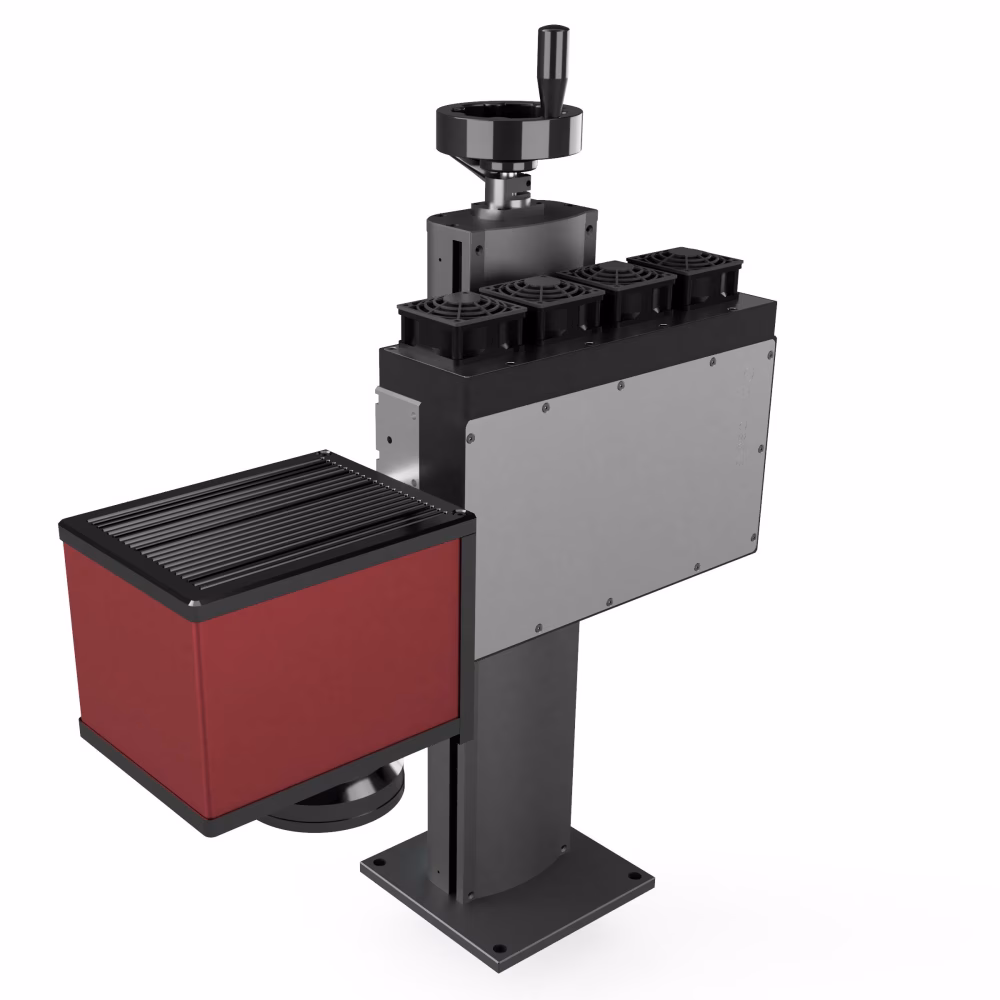

Lesen Sie mehr über Galvo-Laser-Systeme
Produkteigenschaften
- Hohe optische Leistung
- Hohe Brillanz und kollimierter Laserstrahl
- Integrierter Laser-Diodentreiber
- Kompaktes Design
- Hohe thermische Stabilität
- Lange Lebensdauer
- Große Modulationsbandbreite
Anwendungen
- Beschriften/Markieren/Schneiden organischer Materialien
- Metallmarkierung, Schweißen
- Löten elektronischer Komponenten
- Laser-Pulversintern
- Gravieren auf Metallen und organischen Materialien
- Unterwasser-Materialbearbeitung
Strahlprofil
Das Strahlprofil der FS-50W Blue Laser Source ist im Fast-Axis (Horizontalachse) Single-Mode und im Slow-Axis (Vertikalachse) Multi-Mode.
Messbedingungen:
- Laserstrahl mit 170mm Fokussierlinse fokussiert;
- Strahlprofilmesser im Strahltaille-Bereich positioniert;
- Strahltaille-Ebene als Ebene mit maximaler Leistungsdichte definiert;
- Laser im Quasi-CW-Modus mit 100Hz Frequenz und 1ms Pulsdauer betrieben
Das Hochleistungs-50W-Blau-Lasermodul wird mit mehreren Laserdioden aufgebaut, von denen jede ein leicht unterschiedliches Spektrum emittiert. Dadurch ist das Emissionsspektrum des Lasermoduls relativ breit. Für Anwendungen, bei denen ein schmaleres Spektrum erforderlich ist, können die Laserdioden vor der Fertigung hinsichtlich ihrer Wellenlänge getestet werden. Diese sorgfältige Prüfung stellt sicher, dass die individuellen Spektren beim Zusammenbau im Modul aufeinander abgestimmt sind, um ein homogenes Spektrum zu erzeugen.
Typisches Spektrum
Typischer Leistungsdrift und Aufwärmzeit
Thermische Prozesse im Laserkopf verursachen einen thermischen Drift der Laserleistung. Bis das thermische Gleichgewicht erreicht ist, ändert sich die Leistung des Ausgangsstrahls leicht. Die FS-50W Laser Source benötigt bis zu 30 Minuten Betriebszeit, um den Emissionsleistung zu stabilisieren. Der Leistungsverlust kann während der ersten halben Stunde bis zu 5% betragen. Danach stabilisiert sich die Leistung und weitere Schwankungen werden durch das Altern der Laserdioden verursacht.
Typische Anstiegs- und Abfallzeiten
Das Lasermodul ist mit einem integrierten Treiber ausgestattet, der die erforderliche Versorgung für die Laserdioden liefert. Der Treiber kann im Dauerstrich- oder Impulsbetrieb arbeiten. Im Dauerstrichmodus hängt die Lichtleistung vom an den analogen Modulationseingang angelegten Spannungspegel ab. Die Modulationsbandbreite dieses Eingangs ist auf einen Frequenzbereich von 0–500 kHz begrenzt; Im Pulsmodus kann das Licht mit an den digitalen Modulationseingang angelegten Spannungspulsen moduliert werden. Die Impulsdauer des Laserlichts hängt von der Dauer der Modulationsspannungspulse ab. Die maximal mögliche Pulswiederholrate wird durch die Anstieg- und Abfallzeit der Lichtimpulse am Ausgang des Lasermoduls bestimmt. Für die FS-50W Laser Source beträgt der typische Wert für Anstiegs- und Abfallzeit weniger als 1,5 μs und F_pmax entspricht 300 kHz.
Technische Daten
| Typischer Wert | Kommentare | |
| Zentrale Wellenlänge [nm] | 450 | bei 25 °C Basistemperatur |
| Optische Leistung [W] | 50 | bei 25 °C Basistemperatur |
| Typ. Strahlgröße [mm, @ 1/e2]1 | 14 x 14 | Gemessen an der Austrittsöffnung, Kriterium 1/e2 der Spitzenintensität |
| Typ. Gesamtstrahlaufweitung [mRad, @ 1/e2]1 | 0,8 | Für Fernfeld berechnet, Kriterium 1/e2 der Spitzenintensität, Gesamtwinkel |
| Fokussierter Spotdurchmesser [μm] | 120 x 130 | Vertikale x horizontale Achse, gemessen mit 170 mm Fokussierlinse |
| Leistungsstabilität über 2h, %, mit 10 Min. Aufwärmzeit | < ±5 | Über 2h bei CW; 15 Min. Aufwärmzeit |
| Lebensdauer | 10 000 h | |
| Modulationseingang 1 | 0 - 5 V | Analog |
| Modulationseingang 2 | 0 - 24 V | PWM / TTL; über 2,8V – High Level |
| -3 dB Bandbreite Modulation [kHz]2 | 500 | |
| Softstart-Zeit [ms] | 2000 | |
| Anstiegszeit [μs] | <1,5 | bei 10kHz 50% SQR Welle, Us=24V DC |
| Abfallzeit [μs] | <1,5 | bei 10kHz 50% SQR Welle, Us=24V DC |
| Kühlmethode | Passiv | |
| Betriebstemperatur [°C] | 10 – 40 | |
| Überhitzungsschutz | Ja | |
| Abgeführte Leistung [W, Unterseite] | <150 | |
| Max. Leistungsaufnahme [W] | 500 | bei Us=24V |
| Modulabmessungen (L x B x H) [mm] | 182 x 145 x 115 | |
| Modulgewicht [kg] | 7 |
Bei Opt Lasers sind wir in der Lage, kundenspezifische Lösungen für Ihre Anwendung zu entwickeln. Kontaktieren Sie uns gerne über Kontaktformular.
