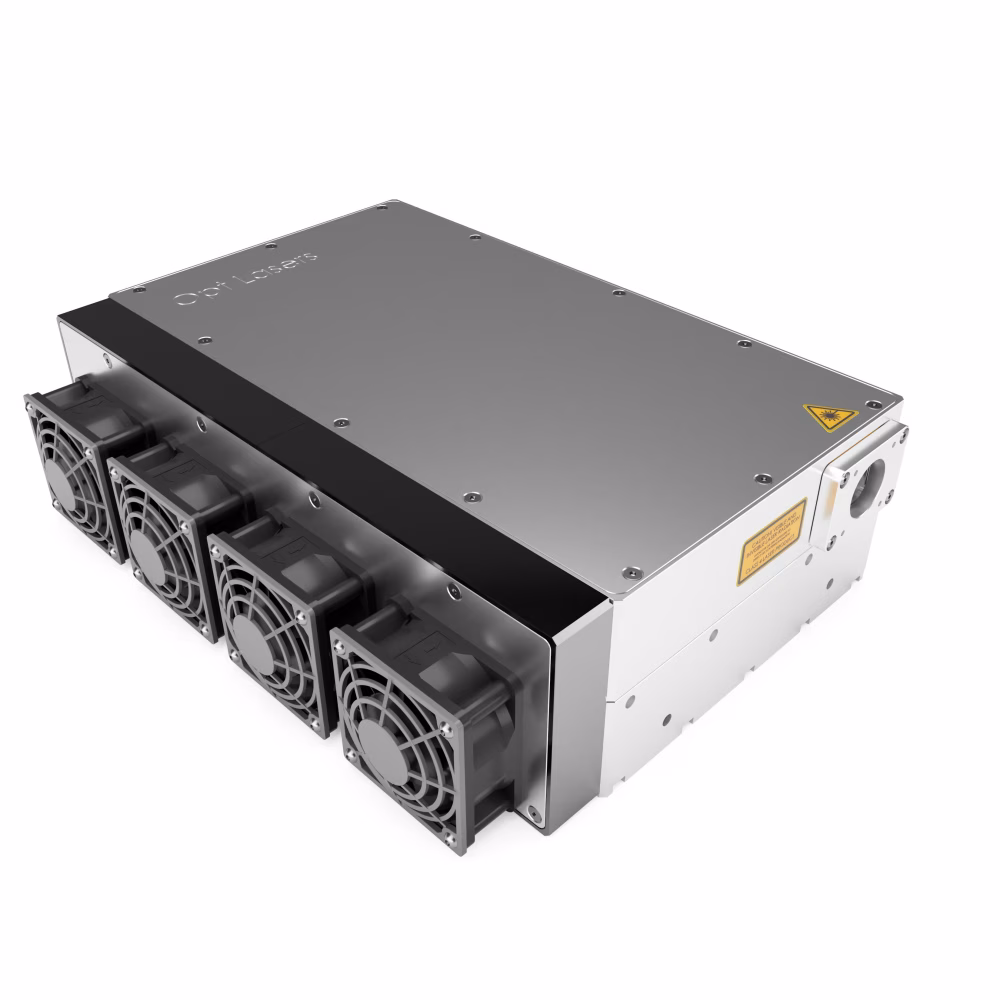

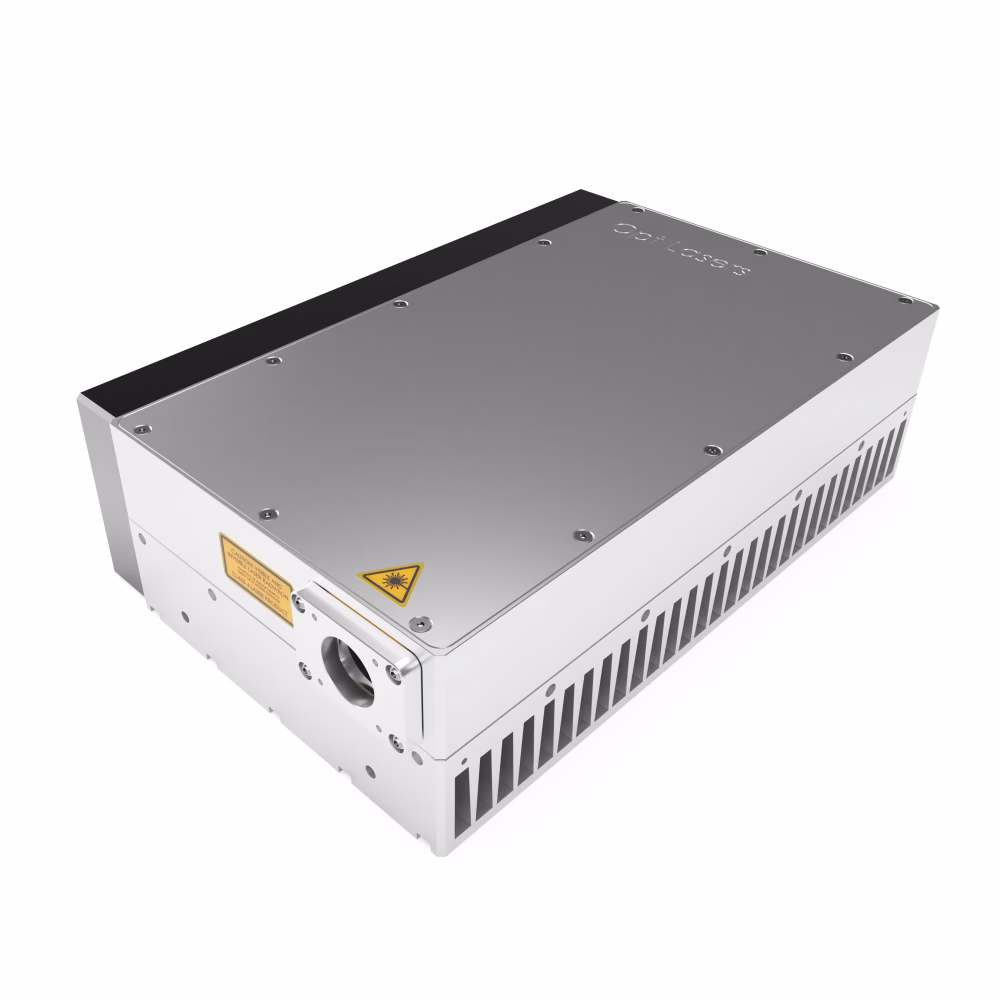

Fonte Laser Azul de Alta Potência FS-50W
Fonte laser azul de alta potência para scanners Galvo e máquinas CNC. Este módulo de alta potência oferece precisão excepcional e alto brilho. Seu spot pequeno e quadrado garante feixes de laser precisos e bem focalizados, ideal para aplicações em diversas áreas. Projetado com foco na compactação, este módulo oferece uma solução elegante e eficiente para as suas necessidades de digitalização.
Disponível sob encomenda mediante solicitação
Descrição do produto
Visão Geral
A Fonte Laser Azul FS-50W é um novo projeto de cabeçote multi-laser de alta potência. Ela utiliza uma tecnologia inovadora de compensação de astigmatismo para feixes de laser semicondutor. Graças à nossa sofisticada solução óptica, proporciona a possibilidade de focalizar os feixes de saída em um único ponto de pequeno diâmetro, mesmo com sistema de focalização de longa distância focal. A elevada capacidade de focalização do feixe de saída torna o módulo especialmente adequado para uso com sistemas galvo.
Leia mais sobre Sistemas Laser Galvo
Características do Produto
- Alta Potência Óptica
- Feixe de Laser de Alta Brilho e Colimação
- Driver Integrado para Diodo Laser
- Design Compacto
- Elevada Estabilidade Térmica
- Longa Vida Útil
- Largura de Banda de Modulação Ampla
Aplicações
- Rastreio/Gravação/Corte de Materiais Orgânicos
- Marcação e Soldagem de Metais
- Soldagem de Componentes Eletrônicos
- Sinterização a Laser de Pó
- Gravação em Metais e Materiais Orgânicos
- Processamento de Materiais Subaquáticos
Perfil do Ponto do Feixe
O ponto focal do feixe da Fonte Laser Azul FS-50W é monomodo no eixo rápido (eixo horizontal) e multimodo no eixo lento (eixo vertical).
Condições de Medição:
- Feixe focalizado com lente de 170mm de distância focal;
- Perfilador de feixe posicionado no plano de cintura do feixe;
- Plano de cintura definido como o de maior densidade de potência;
- Laser operando em modo quase-CW, frequência de 100Hz e duração do pulso de 1ms
O Módulo Laser Azul de Alta Potência 50W é construído com múltiplos diodos laser, cada um emitindo espectros ligeiramente distintos. Como resultado, o espectro de emissão do módulo é relativamente amplo. Para aplicações que exigem espectro mais estreito, é possível realizar ensaio de comprimento de onda dos diodos antes da produção. Esta seleção rigorosa garante que, ao combinar os diodos no módulo, seus espectros se alinhem para criar um espectro ajustado.
Espectro Típico
Deriva de Potência Típica e Tempo de Aquecimento
Processos térmicos no cabeçote do laser causam deriva térmica da potência luminosa. Até que o equilíbrio térmico do sistema seja atingido, a potência do feixe de saída pode variar ligeiramente. A Fonte Laser FS-50W requer até 30 minutos de funcionamento para estabilizar o nível de potência emitida. A queda de potência pode chegar a 5% durante a primeira meia hora de operação. Após este período, a potência se estabiliza e eventuais variações subsequentes decorrem do envelhecimento dos diodos laser.
Tempo de Subida e Queda Típicos
O módulo laser incorpora um driver dedicado ao fornecimento elétrico necessário para os lasers. O driver pode operar em modos contínuo e pulsado. Em modo contínuo, a potência óptica depende do nível de tensão inserido na entrada de modulação analógica. A largura de banda de modulação desta entrada está limitada à faixa de frequência de 0-500kHz; Em modo pulsado, a luz pode ser modulada via pulsos de tensão transmitidos à entrada de modulação digital. A duração do pulso de luz depende da duração do pulso de tensão de modulação. A taxa máxima de repetição de pulsos é determinada pelos tempos de subida e descida dos pulsos ópticos na saída do módulo. Para a fonte FS-50W, o valor típico do tempo de subida e de queda é inferior a 1,5μs e F_pmax igual a 300kHz.
Especificações
| Valor típico | Comentários | |
| Comprimento de Onda Central [nm] | 450 | à temperatura da base de 25 °C |
| Potência Óptica [W] | 50 | à temperatura da base de 25 °C |
| Tam. Típico do Feixe [mm, @ 1/e2]1 | 14 x 14 | Medido na abertura de saída, critério 1/e2 da intensidade de pico |
| Divergência Típica do Feixe em Ângulo Completo [mRad, @ 1/e2]1 | 0.8 | Calculado para campo distante, critério 1/e2 da intensidade de pico, ângulo total |
| Tamanho do Ponto Focalizado [um] | 120 x 130 | Eixo vertical x horizontal, medido com lente de 170 mm de distância focal |
| Estabilidade de Potência em 2h, %, com 10 min. de aquecimento | < ±5 | Durante 2h em CW; tempo de aquecimento de 15 min. |
| Vida Útil | 10 000 h | |
| Entrada de Modulação 1 | 0 - 5 V | Analógica |
| Entrada de Modulação 2 | 0 - 24 V | PWM / TTL; acima de 2.8V - estado alto |
| Largura de Banda de Modulação -3 dB [kHz]2 | 500 | |
| Tempo de Softstart [ms] | 2000 | |
| Tempo de Subida [us] | <1.5 | em onda SQR 50% 10kHz, Us=24V DC |
| Tempo de Queda [us] | <1.5 | em onda SQR 50% 10kHz, Us=24V DC |
| Método de Resfriamento | Passivo | |
| Temperatura de Operação [°C] | 10 - 40 | |
| Proteção contra sobreaquecimento | Sim | |
| Potência Dissipada [W, superfície inferior] | <150 | |
| Consumo Máx. de Potência [W] | 500 | com Us=24V |
| Dimensões do Módulo (C x L x A) [mm] | 182 x 145 x 115 | |
| Peso do Módulo [kg] | 7 |
Na Opt Lasers, somos capazes de projetar soluções personalizadas para sua aplicação, sinta-se à vontade para nos contatar.
