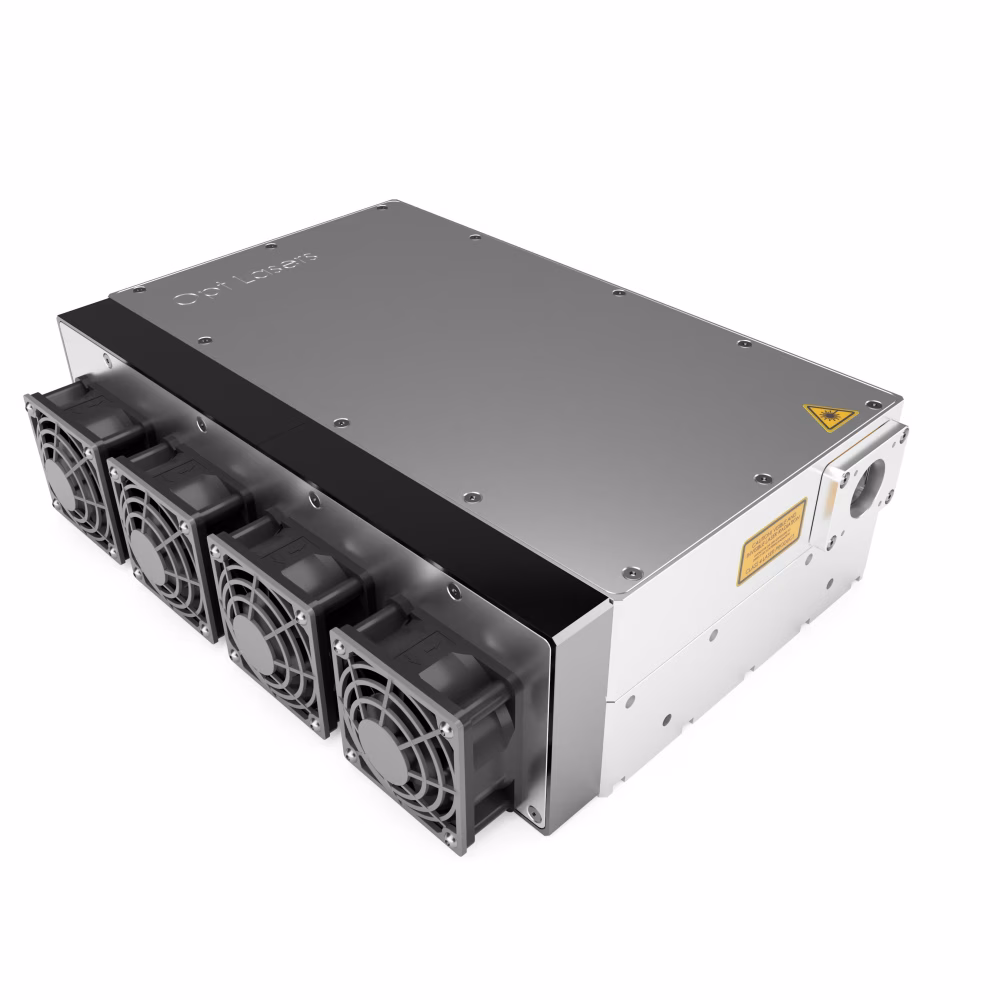

FS-50W Høyeffekts Blå Laser Kilde
Høyeffekts blå laser kilde for galvoskannere og CNC-maskiner. Denne høy-effekt modulen leverer eksepsjonell presisjon og høy lysstyrke. Det lille, kvadratiske strålepunktet sikrer nøyaktige og fokuserte laserstråler, ideelt for ulike bruksområder. Konstruert med kompakt design for en elegant og effektiv løsning til dine skanningsbehov.
Tilgjengelig for bestilling på forespørsel
Produktbeskrivelse
Oversikt
FS-50W Blå Laser Kilde er en ny konstruksjon av et høy-effekt multi-laserhode. Den benytter ny teknologi for astigmatisme-kompensasjon av halvleder-laserstråler. Takket være vår avanserte optiske løsning, muliggjør den fokusering av utgangsstråler til et enkelt punkt med liten størrelse, selv med et fokuseringssystem med lang brennvidde. Den høye fokuseringsevnen til utgangsstrålen gjør modulen spesielt egnet for bruk med galvoskannere.

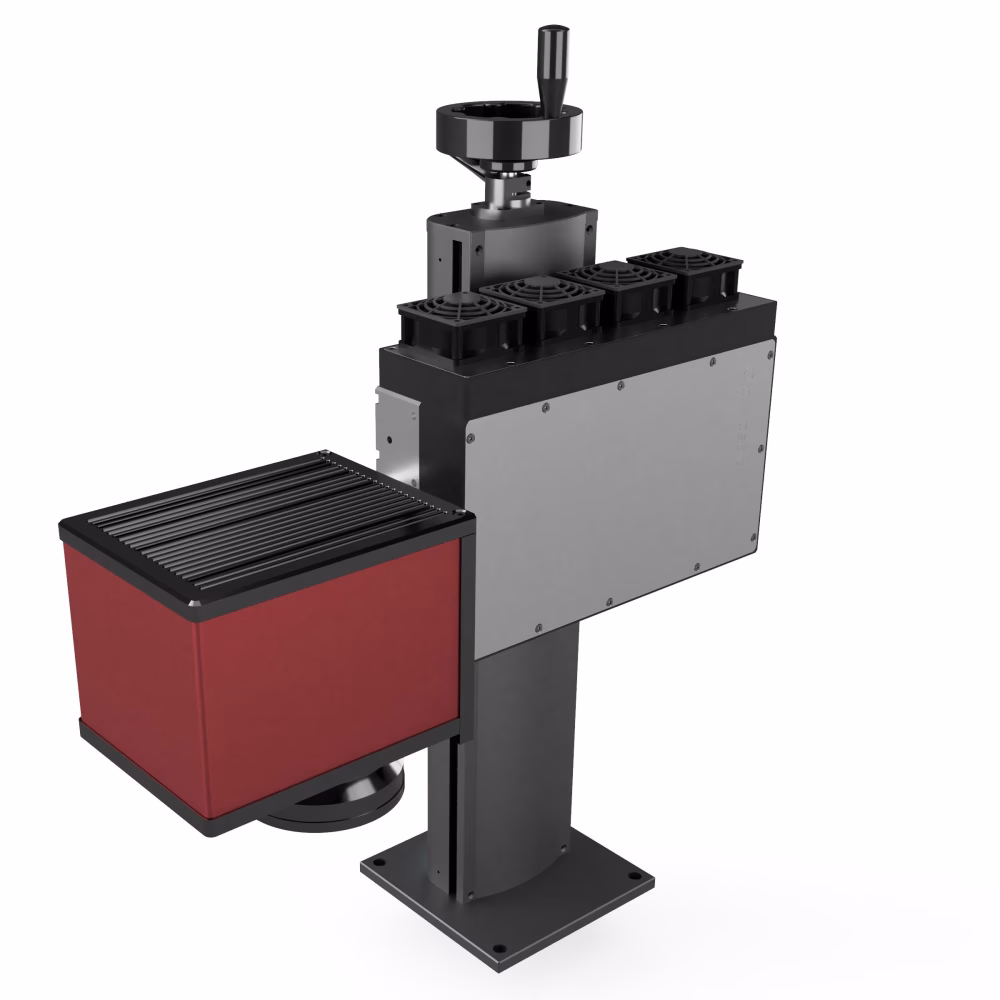

Les mer om Galvo Laser Systemer
Produktfunksjoner
- Høy optisk effekt
- Høy lysstyrke og kollimert laserstråle
- Integrert laserdiode-driver
- Kompakt konstruksjon
- Høy termisk stabilitet
- Lang levetid
- Bred modulasjonsbåndbredde
Bruksområder
- Merkning/skjæring/merking av organiske materialer
- Metallmerking, sveising
- Lodding av elektroniske komponenter
- Laserpulversintring
- Gravering på metaller og organiske materialer
- Undervanns bearbeiding av materialer
Strålepunktsprofil
Strålepunktet til FS-50W Blå Laser Kilde er enkeltmodus i rask akse (horisontal akse) og multimodus i treg akse (vertikal akse).
Måleforhold:
- Laserstrålen fokusert med 170 mm fokuseringslinse;
- Stråleprofilmåler plassert i strålewaistens plan;
- Strålewaist-plan definert som planet med høyeste effekttetthet;
- Laser driftet i kvasi-CW modus med 100Hz frekvens og 1ms pulsvarighet
Høyeffekts 50W Blå Laser Modul bygges med flere laserdiode, hvor hver emitterer et litt forskjellig spektrum. Som et resultat er emisjonsspektrumet til lasermodulen relativt bredt. For applikasjoner som krever et smalere spektrum, kan laserdiode testes for bølgelengde før produksjon. Denne grundige testingen sikrer at når laserdiode kombineres i modulen, justeres deres individuelle spektra for å oppnå et samsvarende spektrum.
Typisk spektrum
Typisk effektdrift og oppvarmingstid
Termiske prosesser i laserhodet forårsaker termisk drift i laserlysets effekt. Inntil termisk likevekt oppnås i enheten, vil utgangseffekten til laserstrålen variere noe. FS-50W Laser Kilde krever opptil 30 minutters drift for å stabilisere nivået på utsendt lyseffekt. Effektreduksjon kan nå opptil 5% i løpet av den første halvtimen. Etter dette stabiliseres effekten, og videre variasjoner skyldes aldring av laserdiode.
Typisk stig- og falltid
Lasermodulen er integrert med en driver som leverer nødvendig strømforsyning til laserne. Driveren kan operere i kontinuerlig og pulserende modus. I kontinuerlig modus avhenger lyseffekten av spenningsnivået tilført den analoge moduleringsinngangen. Moduleringsbåndbredden til denne inngangen er begrenset til et frekvensområde på 0–500 kHz; I pulserende modus kan lyset moduleres med spenningspulser som tilføres den digitale moduleringsinngangen. Pulsvarigheten til laselyset avhenger av varigheten til moduleringspulsene. Høyeste mulige pulsgjentakelsesfrekvens bestemmes av stig- og falltidene på utgangen av lasermodulen. For FS-50W laser kilde er typisk stig- og falltid mindre enn 1,5 μs, og F_pmax er 300kHz.
Spesifikasjoner
| Typisk verdi | Kommentarer | |
| Sentral bølgelengde [nm] | 450 | ved 25 °C basetemperatur |
| Optisk effekt [W] | 50 | ved 25 °C basetemperatur |
| Typ. strålestørrelse [mm, @ 1/e2]1 | 14 x 14 | Målt ved utgangsåpning, kriterie 1/e2 av maksimal intensitet |
| Typ. fullvinkel stråledivergens [mRad, @ 1/e2]1 | 0,8 | Beregnet for fjernfelt, kriterie 1/e2 av maksimal intensitet, full vinkel |
| Fokusert punktstørrelse [um] | 120 x 130 | Vertikal x horisontal akse, målt med 170 mm fokuseringslinse |
| Effektstabilitet over 2t, %, med 10 min. oppvarming | < ±5 | Over 2t ved CW; 15 min. oppvarmingstid |
| Levetid | 10 000 t | |
| Modulasjonsinngang 1 | 0 - 5 V | Analog |
| Modulasjonsinngang 2 | 0 - 24 V | PWM / TTL; over 2,8V - høy tilstand |
| -3 dB båndbredde modulasjon [kHz]2 | 500 | |
| Mykstart-tid [ms] | 2000 | |
| Stigtid [us] | <1,5 | ved 10kHz 50% SQR bølge, Us=24V DC |
| Falltid [us] | <1,5 | ved 10kHz 50% SQR bølge, Us=24V DC |
| Kjølemetode | Passiv | |
| Driftstemperatur [°C] | 10 - 40 | |
| Overopphetingsbeskyttelse | Ja | |
| Avgitt varmeeffekt [W, bunnflate] | <150 | |
| Maks effektforbruk [W] | 500 | ved Us=24V |
| Moduldimensjoner (L x B x H) [mm] | 182 x 145 x 115 | |
| Modulvekt [kg] | 7 |
Hos Opt Lasers har vi muligheten til å utvikle tilpassede løsninger for din applikasjon – ta gjerne kontakt med oss.
