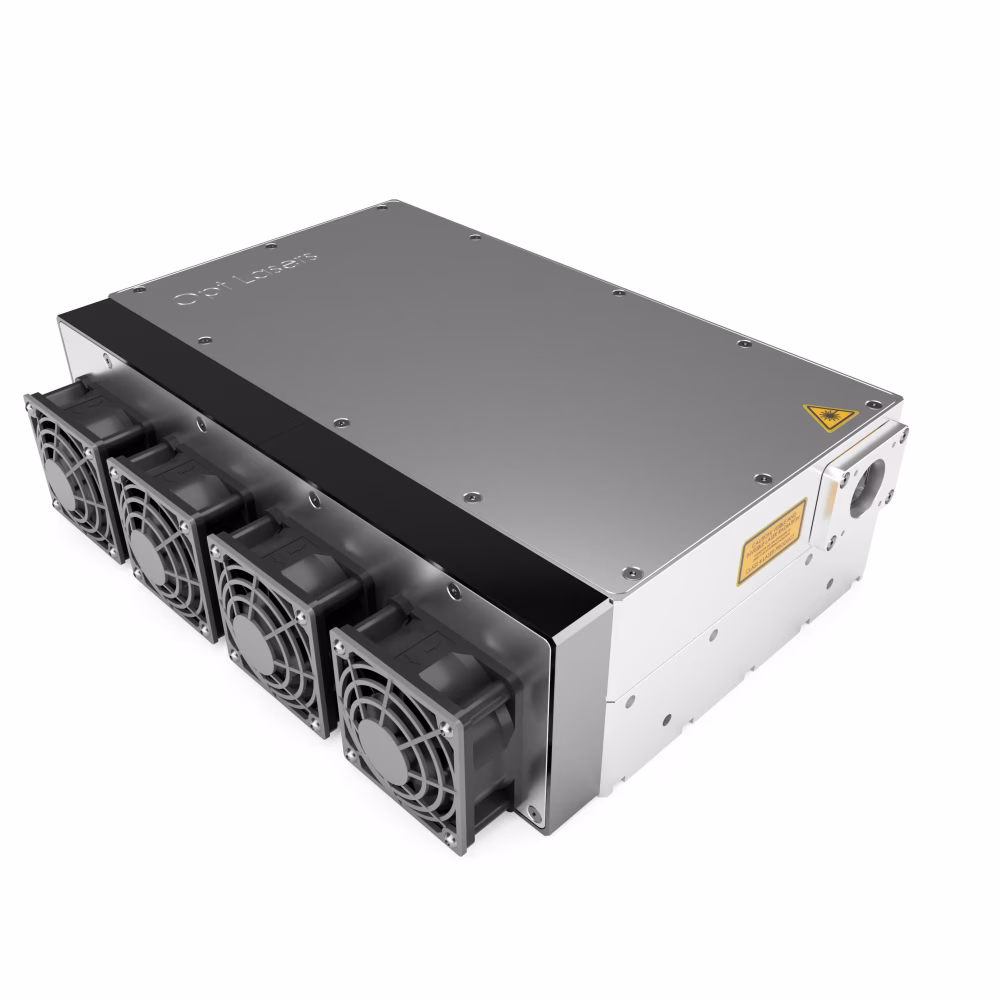

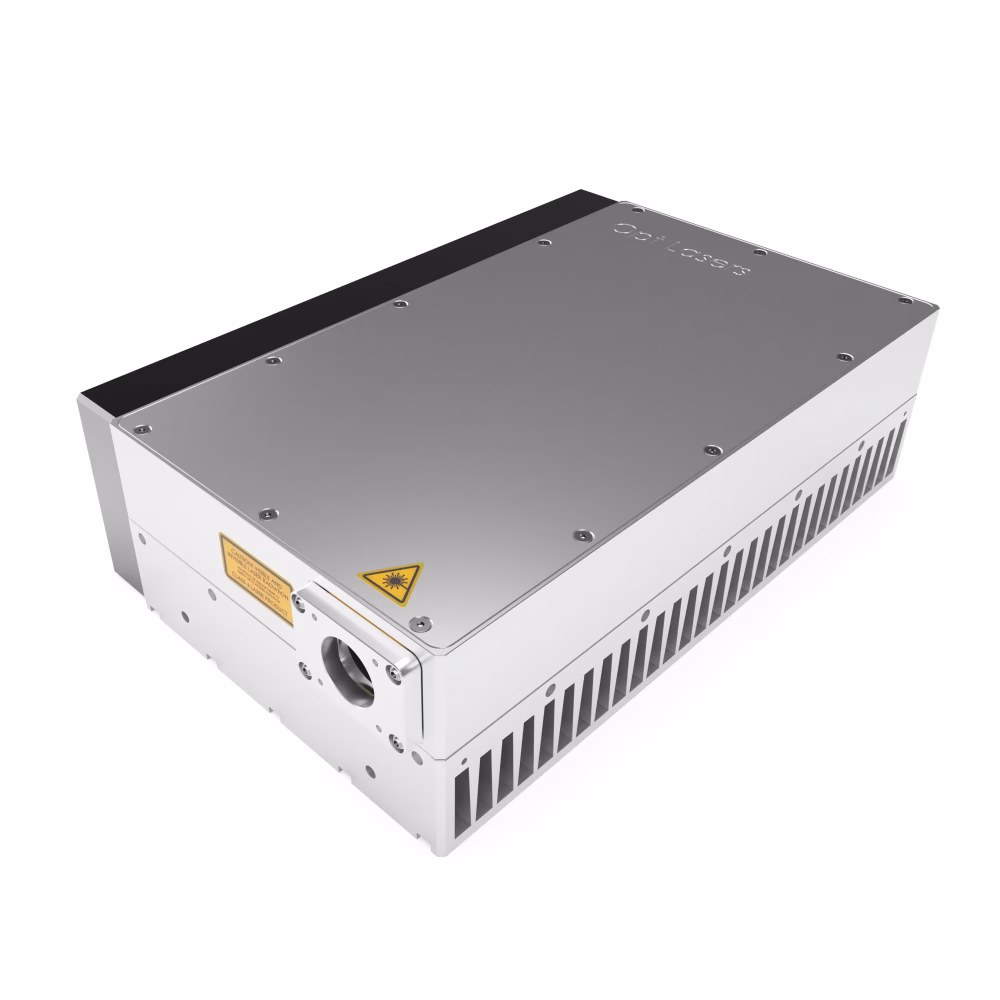

FS-50W nagy teljesítményű kék lézerforrás
Nagy teljesítményű kék lézerforrás Galvo szkennerekhez és CNC gépekhez. Ez a nagyteljesítményű modul kivételes pontosságot és nagy fényességet biztosít. Kis, négyzetes foltmérete révén precíz és fókuszált lézersugarat eredményez, amely számos alkalmazáshoz ideális. Kompakt kialakításának köszönhetően elegáns és hatékony megoldást kínál szkennelési igényeihez.
Előrendelésre elérhető igény esetén
Termék leírása
Áttekintés
Az FS-50W Blue Laser Source egy új, nagyteljesítményű, több lézerfejes kialakítás. Innovatív asztigmatizmus-kompenzációt alkalmaz a félvezető lézersugarakra. Kifinomult optikai megoldásunknak köszönhetően lehetőség nyílik a kimenő sugár egyetlen, kis méretű fénypontba való fókuszálására, még hosszú fókusztávolságú fókuszáló optikai rendszer esetén is. A kimenő sugár kiváló fókuszálási képessége különösen alkalmassá teszi galvo szkennerekkel való alkalmazásra.

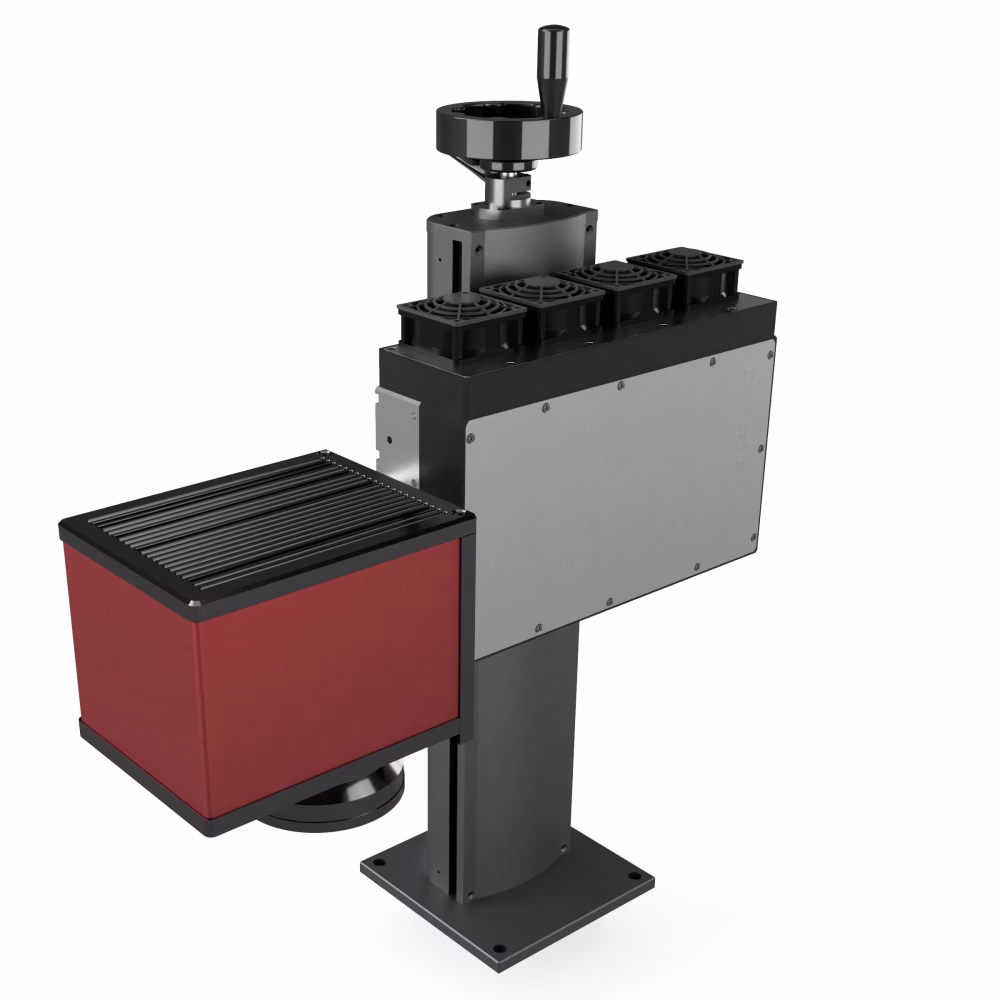

További információ a Galvo lézerrendszerekről
Termékjellemzők
- Magas optikai teljesítmény
- Magas fényességű, kollimált lézersugár
- Integrált lézerdióda meghajtó
- Kompakt kialakítás
- Magas hőstabilitás
- Hosszú élettartam
- Széles modulációs sávszélesség
Alkalmazási területek
- Szerves anyagok jelölése/megjelölése/vágása
- Fémek jelölése, hegesztése
- Elektronikai alkatrészek forrasztása
- Lézeres porkohéziós szinterezés
- Gravírozás fémeken és szerves anyagokon
- Víz alatti anyagmegmunkálás
Sugárfolt profil
Az FS-50W Blue Laser Source sugárfoltja gyors tengelyben (vízszintes tengely) single mode, lassú tengelyben (függőleges tengely) multimode.
Mérési feltételek:
- Lézersugár fókuszálása 170 mm fókusztávolságú lencsével;
- Sugárprofilmérő a sugár deréksíkjában elhelyezve;
- A sugár deréksíkja a legnagyobb teljesítménysűrűségű sík;
- Lézer működtetése kvázi-CW üzemben, 100 Hz frekvenciával és 1 ms impulzushosszal
A Nagyteljesítményű 50W Blue Laser Module több lézerdiódából épül fel, melyek mindegyike enyhén eltérő spektrumot bocsát ki. Ennek eredményeként a lézermodul kibocsátási spektruma viszonylag széles. Azokban az alkalmazásokban, ahol szűkebb spektrum szükséges, a lézerdiódák hullámhosszát gyártás előtt le lehet tesztelni. Ez a gondos vizsgálat biztosítja, hogy a modulba épített lézerdiódák egyedi spektrumai úgy illeszkednek egymáshoz, hogy egységes spektrumot alkotnak.
Tipikus spektrum
Tipikus teljesítményeltérés és bemelegedési idő
A lézerfejben zajló termikus folyamatok a lézerteljesítmény hőmérsékleti eltolódását okozzák. Amíg az eszköz hőegyensúlya be nem áll, a kimenő lézersugár teljesítménye enyhén változik. Az FS-50W Laser Source akár 30 perc működést igényel, amíg a kibocsátott fény teljesítménye stabilizálódik. Az első fél órában a teljesítménycsökkenés elérheti az 5%-ot. Ezt követően a teljesítmény stabilizálódik, a további változásokat a lézerdiódák öregedése okozza.
Tipikus fel- és lefutási idő
A lézermodul integrált meghajtóval rendelkezik, amely biztosítja a lézerek működéséhez szükséges tápellátást. A meghajtó folyamatos és impulzus üzemmódban is működhet. Folyamatos üzemmódban a fényteljesítmény az analóg modulációs bemenetre adott feszültségszinttől függ. Ezen bemenet modulációs sávszélessége 0-500kHz frekvenciatartományra korlátozódik; Impulzus üzemmódban a fényfeszültség digitális modulációs bemenetre adott feszültségimpulzusokkal modulálható. A lézerfény impulzusainak hossza a moduláló feszültségimpulzus hosszától függ. A maximális impulzusismétlési frekvenciát a modul kimenetén megjelenő fényimpulzusok fel- és lefutási ideje szabja meg. Az FS-50W lézerforrás esetében a tipikus fel- és lefutási idő értéke kevesebb mint 1,5 μs, és az F_pmax értéke 300kHz.
Műszaki adatok
| Tipikus érték | Megjegyzés | |
| Központi hullámhossz [nm] | 450 | 25 °C alap hőmérsékleten |
| Optikai teljesítmény [W] | 50 | 25 °C alap hőmérsékleten |
| Tipikus sugárméret [mm, @ 1/e2]1 | 14 x 14 | Kimeneti apertúrán mérve, a csúcsintenzitás 1/e2 kritériuma szerint |
| Tipikus teljes sugár divergencia [mRad, @ 1/e2]1 | 0,8 | Távoli mezőhöz számolva, a csúcsintenzitás 1/e2 kritériuma szerint, teljes szög |
| Fókuszált foltméret [um] | 120 x 130 | Függőleges x vízszintes tengely, 170 mm fókuszálólencsével mérve |
| Teljesítménystabilitás 2 órán belül, %, 10 perc bemelegítés után | < ±5 | 2 órán át folyamatos üzemben; 15 perc bemelegítési idő |
| Élettartam | 10 000 óra | |
| Modulációs bemenet 1 | 0 - 5 V | Analóg |
| Modulációs bemenet 2 | 0 - 24 V | PWM / TTL; 2,8V felett magas szint |
| -3 dB modulációs sávszélesség [kHz]2 | 500 | |
| Lágyindítási idő [ms] | 2000 | |
| Felfutási idő [us] | <1,5 | 10kHz 50% SQR hullámon, Us=24V DC |
| Lefutási idő [us] | <1,5 | 10kHz 50% SQR hullámon, Us=24V DC |
| Hűtési mód | Passzív | |
| Üzemi hőmérséklet [°C] | 10 - 40 | |
| Túlmelegedés elleni védelem | Igen | |
| Leadott teljesítmény [W, alsó felület] | <150 | |
| Maximális teljesítményfelvétel [W] | 500 | Us=24V esetén |
| Modul méretek (H x Sz x M) [mm] | 182 x 145 x 115 | |
| Modul tömeg [kg] | 7 |
Az Opt Lasers egyedi megoldások tervezésére is képes alkalmazásához – kérjük, vegye fel velünk a kapcsolatot!
