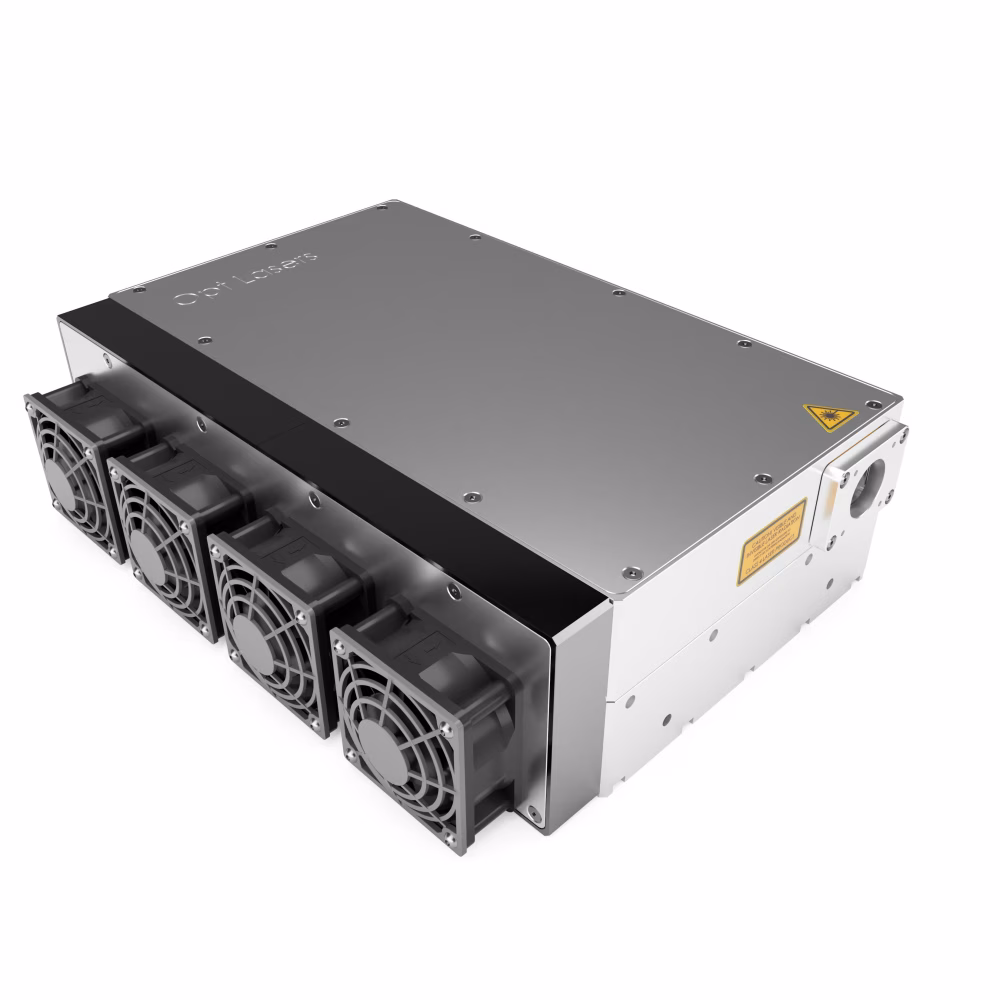

FS-50W Sorgente Laser Blu Alta Potenza
Sorgente laser blu ad alta potenza per scanner galvo e macchine CNC. Questo modulo ad alta potenza offre precisione eccezionale e alta brillantezza. Il suo spot piccolo e quadrato assicura fasci laser precisi e focalizzati, ideale per molteplici applicazioni. Progettato con attenzione alla compattezza, il modulo offre una soluzione efficiente e moderna per le vostre esigenze di scansione.
Disponibile su ordinazione su richiesta
Descrizione del prodotto
Panoramica
FS-50W Blue Laser Source è una nuova concezione di testa laser multiemettitore ad alta potenza. Utilizza una tecnologia innovativa per la compensazione dell'astigmatismo dei fasci laser a semiconduttore. Grazie alla nostra sofisticata soluzione ottica, offre la possibilità di focalizzare i fasci in uscita in un unico spot di dimensioni ridotte, anche utilizzando un sistema di messa a fuoco con lunga lunghezza focale. L'elevata capacità di focalizzazione del fascio in uscita rende il modulo particolarmente adatto per l'utilizzo con scanner galvo.

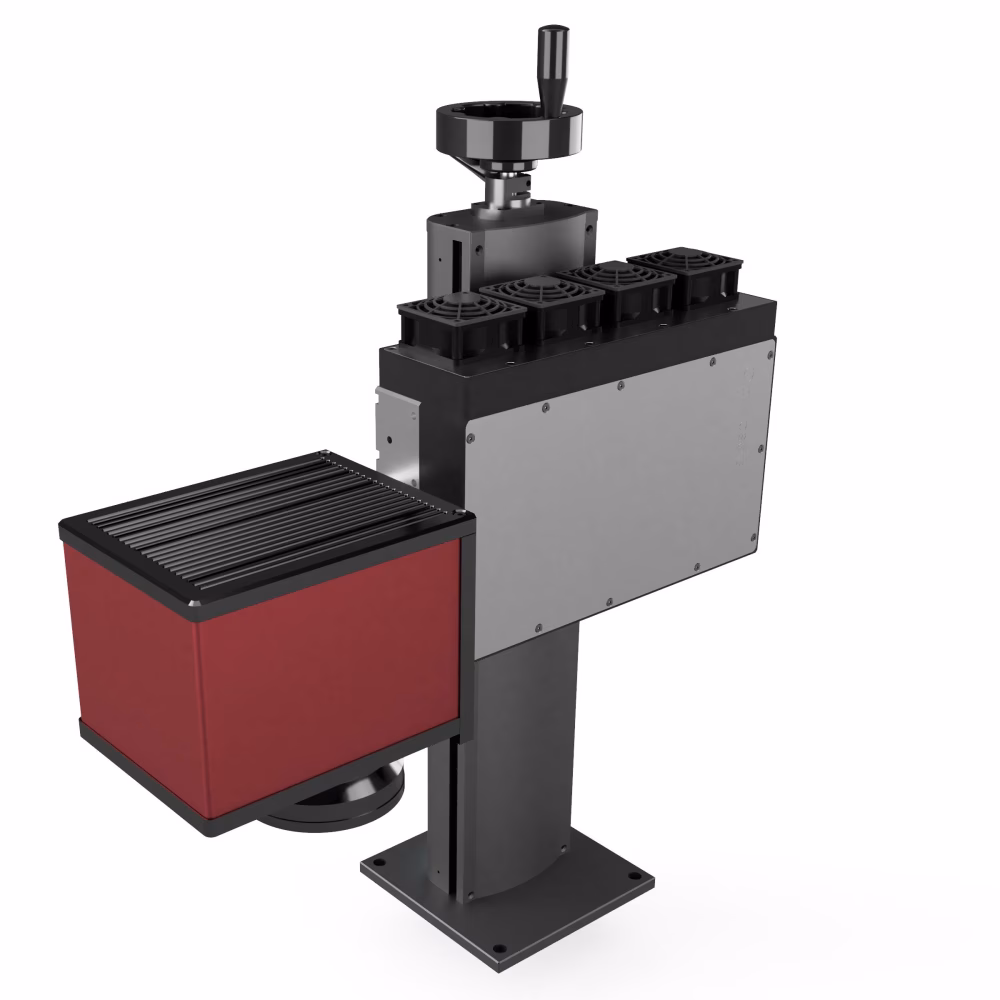

Leggi di più sui Sistemi Laser Galvo
Caratteristiche del Prodotto
- Elevata Potenza Ottica
- Alta Brillantezza e Fascio Laser Collimato
- Driver Integrato del Diodo Laser
- Design Compatto
- Elevata Stabilità Termica
- Lunga Durata Operativa
- Ampia Larghezza di Banda di Modulazione
Applicazioni
- Marcatura/Etichettatura/Taglio di Materiali Organici
- Marcatura Metalli, Saldatura
- Brasatura di Componenti Elettronici
- Sinterizzazione Laser di Polveri
- Incisione su Metalli e Materiali Organici
- Lavorazione di Materiali Subacquea
Profilo Spot del Fascio
Lo spot del fascio del FS-50W Blue Laser Source è monomodale sull'asse veloce (orizzontale) e multimodale sull'asse lento (verticale).
Condizioni di Misura:
- Fascio laser focalizzato con una lente da 170mm;
- Profilatore del fascio posizionato nel piano del waist;
- Piano del waist definito come il punto di massima densità di potenza;
- Laser operante in modalità quasi-CW a 100Hz e durata impulso 1ms
Il modulo laser blu ad alta potenza da 50W è realizzato con più diodi laser, ognuno dei quali emette uno spettro lievemente diverso. Di conseguenza, lo spettro di emissione del modulo laser risulta relativamente ampio. Per applicazioni che richiedono uno spettro più ristretto, i diodi laser possono essere testati in lunghezza d'onda prima della produzione. Questo rigoroso collaudo assicura che, una volta combinati i diodi laser nel modulo, i relativi spettri individuali siano allineati per ottenere uno spettro omogeneo.
Spettro Tipico
Deriva di Potenza Tipica e Tempo di Riscaldamento
I processi termici nella testa laser provocano una deriva termica della potenza luminosa. Fino al raggiungimento dell’equilibrio termico del dispositivo, la potenza del fascio luminoso in uscita varia leggermente. Il FS-50W Laser Source richiede fino a 30 minuti di funzionamento per stabilizzare il livello della potenza luminosa emessa. La riduzione di potenza può raggiungere il 5% durante la prima mezz’ora di funzionamento. Successivamente la potenza si stabilizza e le successive variazioni sono dovute all’invecchiamento dei diodi laser.
Tempo di Salita e Discesa Tipici
Il modulo laser è integrato con un driver che fornisce l’alimentazione richiesta dai laser. Il driver può operare sia in modalità continua che a impulsi. In modalità continua, la potenza luminosa dipende dal livello di tensione applicato all’ingresso di modulazione analogica. La banda passante di modulazione di questo ingresso è limitata all’intervallo di frequenza 0-500kHz; in modalità impulso la luce può essere modulata tramite impulsi di tensione applicati all’ingresso di modulazione digitale. La durata dell’impulso di luce laser dipende dalla durata del corrispondente impulso di modulazione di tensione. La massima frequenza di ripetizione degli impulsi è determinata dal tempo di salita e discesa degli impulsi luminosi in uscita dal modulo laser. Per il FS-50W laser source, il valore tipico del tempo di salita e discesa è inferiore a 1,5μs e F_pmax è pari a 300kHz.
Specifiche Tecniche
| Valore tipico | Note | |
| Lunghezza d’Onda Centrale [nm] | 450 | a temperatura base 25°C |
| Potenza Ottica [W] | 50 | a temperatura base 25°C |
| Dimensione Tipica Fascio [mm, @ 1/e2]1 | 14 x 14 | Misurata all’uscita; criterio 1/e2 dell’intensità di picco |
| Divergenza Fascia Angolare Totale Tipica [mRad, @ 1/e2]1 | 0,8 | Calcolata in campo lontano, criterio 1/e2 dell’intensità di picco, angolo totale |
| Dimensione Spot Focalizzato [um] | 120 x 130 | Asse Verticale x Orizzontale, misurato con lente di messa a fuoco 170 mm |
| Stabilità Potenza su 2h, %, con 10 min di riscaldamento | < ±5 | Su 2 ore a CW; 15 minuti di riscaldamento |
| Durata | 10 000 h | |
| Ingresso Modulazione 1 | 0 - 5 V | Analogico |
| Ingresso Modulazione 2 | 0 - 24 V | PWM / TTL; superiore a 2,8V - stato HIGH |
| Banda Passante Modulazione -3 dB [kHz]2 | 500 | |
| Tempo Softstart [ms] | 2000 | |
| Tempo di Salita [us] | <1,5 | a 10kHz onda quadra 50%, Us=24V DC |
| Tempo di Discesa [us] | <1,5 | a 10kHz onda quadra 50%, Us=24V DC |
| Metodo di Raffreddamento | Passivo | |
| Temperatura Operativa [°C] | 10 - 40 | |
| Protezione da Sovratemperatura | Sì | |
| Potenza Dispersa [W, superficie inferiore] | <150 | |
| Massimo Consumo Energetico [W] | 500 | a Us=24V |
| Dimensioni Modulo (L x P x A) [mm] | 182 x 145 x 115 | |
| Peso Modulo [kg] | 7 |
Presso Opt Lasers siamo in grado di progettare soluzioni personalizzate per la vostra applicazione, non esitate a contattarci.
