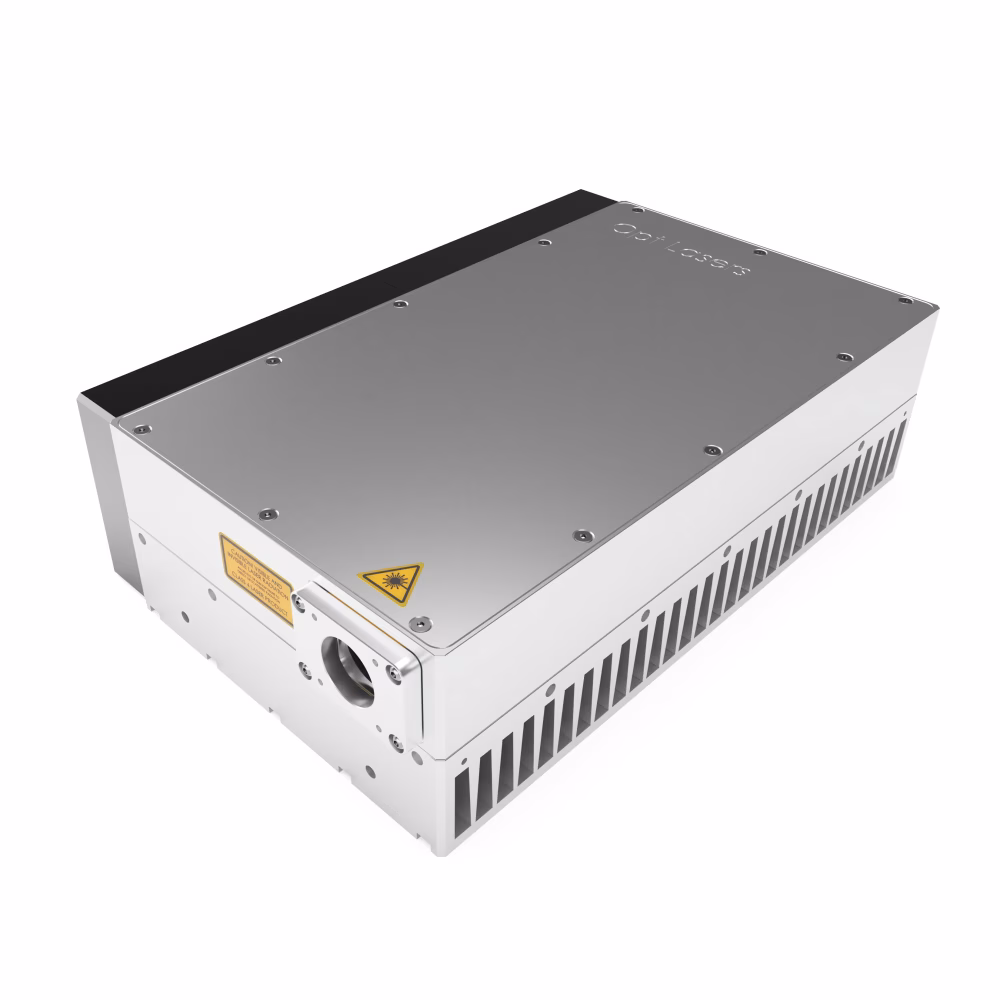

FS-50W Високомощен син лазерен източник
Високомощен син лазерен източник за галво скенери и CNC машини. Този високоефективен модул предлага изключителна прецизност и висока яркост. Малкото, квадратно петно гарантира прецизно и фокусирано лазерно излъчване, подходящо за разнообразни приложения. Конструиран с акцент върху компактността, модулът предоставя ефективно и модерно решение за нуждите на вашето сканиране.
Доставка при заявка
Описание на продукта
Общ преглед
FS-50W Blue Laser Source е ново високоефективно решение с многолазерна глава. Използва иновативна технология за компенсация на астигматизма на полупроводниковите лазерни снопове. Благодарение на нашето усъвършенствано оптично решение се дава възможност изходящите снопове да бъдат фокусирани до една малка точка, дори при фокусираща система с дълго фокусно разстояние. Високата способност за фокусиране на изходящия сноп прави модула особено подходящ за използване с галво скенери.
Прочетете повече за Галво лазерни системи
Характеристики на продукта
- Висока оптична мощност
- Висока яркост и колимиран лазерен лъч
- Интегриран драйвер за лазерни диоди
- Компактен дизайн
- Висока термична стабилност
- Дълъг експлоатационен живот
- Широка честотна лента за модулация
Приложения
- Маркиране / етикетиране / рязане на органични материали
- Маркиране и заваряване на метали
- Запояване на електронни компоненти
- Лазерно синтероване на прах
- Гравиране на метали и органични материали
- Обработка на материали под вода
Профил на петното на лъча
Петното на лъча на FS-50W Blue Laser Source е с едномодов профил по бързата ос (хоризонтална ос) и многомодов по бавната ос (вертикална ос).
Условия за измерване:
- Лазерният лъч е фокусиран с обектив с фокусно разстояние 170 mm;
- Профилерът е разположен в равнината на талията на лъча;
- Равнината на талията е определена като равнината с най-висока плътност на мощността;
- Лазерът работи в квази-CW режим с честота 100Hz и импулсна продължителност 1 ms
Високомощният 50W син лазерен модул е изграден с няколко лазерни диода, всеки от които излъчва леко различен спектърен обхват. В резултат на това спектърът на излъчване на модула е относително широк. За приложения, при които се изисква по-тесен спектър, лазерните диоди могат да бъдат подбрани по дължина на вълната преди монтажа. Този прецизен подбор гарантира, че при комбиниране в модула, индивидуалните спектри се изравняват до желания спектър.
Типичен спектър
Типично изменение на мощността и време за стабилизиране
Термичните процеси в лазерната глава причиняват температурна дрейф на изходната лазерна мощност. Докато се достигне термично равновесие на устройството, мощността на изходящия лъч се променя слабо. FS-50W Laser Source изисква до 30 минути работа за стабилизиране на излъчваната оптична мощност. Спадът на мощността може да достигне до 5% през първите 30 минути работа. След това мощността се стабилизира, а следващите изменения се дължат на стареенето на лазерните диоди.
Типично време на нарастване и спадане
Лазерният модул е интегриран с драйвер, който осигурява необходимото захранване за лазерите. Драйверът може да работи в непрекъснат и импулсен режим. В непрекъснат режим оптичната мощност зависи от нивото на напрежение към аналоговия модулиращ вход. Честотната лента на този вход е ограничена в обхвата 0-500 kHz. В импулсен режим лъчението може да се модулира с напреженови импулси към цифровия модулиращ вход. Продължителността на импулса на лазерното излъчване зависи от продължителността на управляващия напреженов импулс. Максималната честота на повторение на импулсите се определя от времето на нарастване и спадане на светлинните импулси на изхода на модула. За FS-50W лазерен източник типичната стойност за време на нарастване и спадане е под 1,5 μs, а F_pmax е 300 kHz.
Технически спецификации
| Типична стойност | Коментари | |
| Централна дължина на вълната [nm] | 450 | при 25°C базова температура |
| Оптична мощност [W] | 50 | при 25°C базова температура |
| Типичен размер на лъча [mm, @ 1/e2]1 | 14 x 14 | Измерено на изходния апертур, критерий 1/e2 на пиковата интензивност |
| Типичен пълен ъгъл на разход на лъча [mRad, @ 1/e2]1 | 0.8 | Изчислено за далечно поле, критерий 1/e2 на пиковата интензивност, пълен ъгъл |
| Размер на фокусираната точка [um] | 120 x 130 | Вертикална x хоризонтална ос, измерено с фокусиращ обектив 170 mm |
| Стабилност на мощността за 2ч, %, с 10 мин. загряване | < ±5 | За 2ч при CW; 15 мин. време за загряване |
| Експлоатационен срок | 10 000 ч | |
| Модулиращ вход 1 | 0 - 5 V | Аналогов |
| Модулиращ вход 2 | 0 - 24 V | PWM / TTL; над 2.8V – високо състояние |
| -3 dB ширина на честотната лента за модулация [kHz]2 | 500 | |
| Време за мек старт [ms] | 2000 | |
| Време на нарастване [us] | <1.5 | при 10kHz 50% SQR вълна, Us=24V DC |
| Време на спадане [us] | <1.5 | при 10kHz 50% SQR вълна, Us=24V DC |
| Метод на охлаждане | Пасивен | |
| Работна температура [°C] | 10 - 40 | |
| Защита от прегряване | Да | |
| Дисипирана мощност [W, дънна повърхност] | <150 | |
| Максимална консумация на мощност [W] | 500 | при Us=24V |
| Размери на модула (Д x Ш x В) [mm] | 182 x 145 x 115 | |
| Тегло на модула [kg] | 7 |
В Opt Lasers можем да проектираме индивидуални решения според вашето приложение. Не се колебайте да се свържете с нас.
