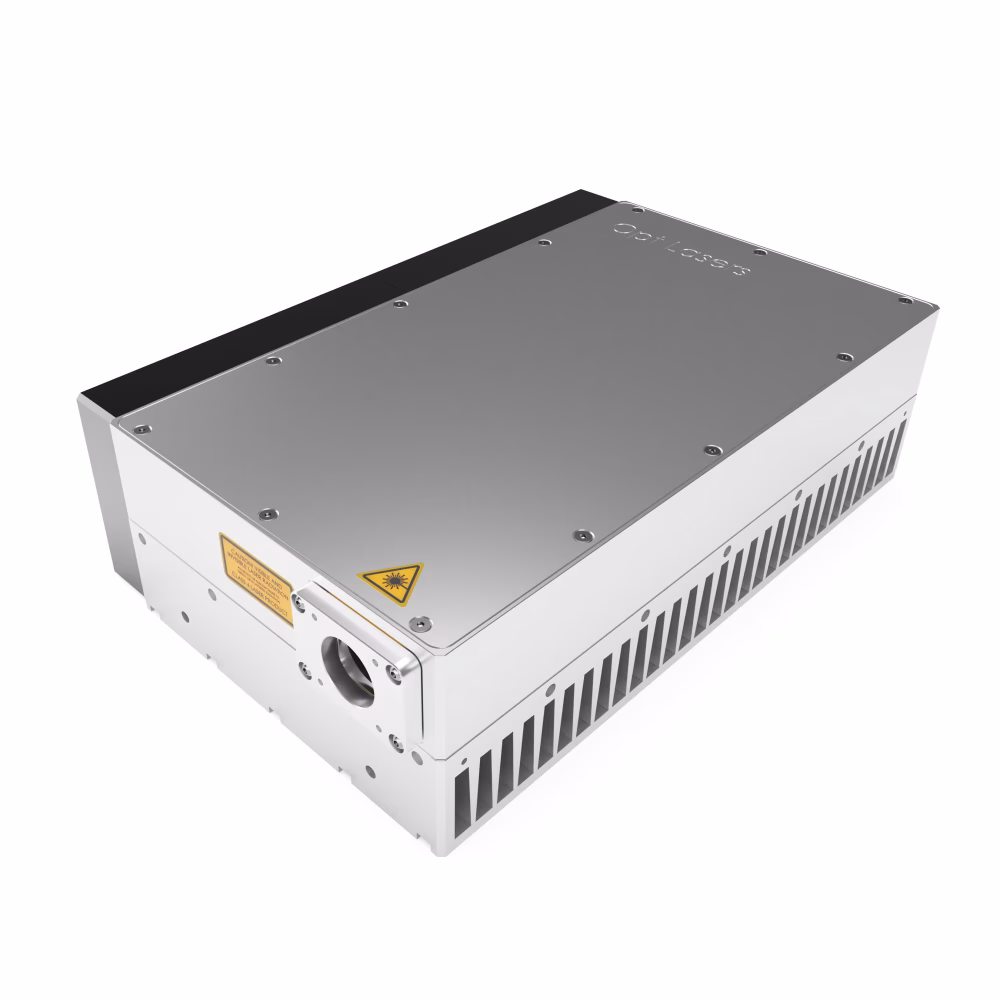

FS-50W Fuente Láser Azul de Alta Potencia
Fuente láser azul de alta potencia para escáneres galvánicos y máquinas CNC. Este módulo de alta potencia ofrece precisión excepcional y gran intensidad luminosa. Su punto focal pequeño y cuadrado asegura haces láser precisos y enfocados, ideal para diversas aplicaciones. Diseñado teniendo en cuenta la compacidad, este módulo brinda una solución eficiente y elegante para sus necesidades de escaneo.
Disponible por pedido bajo solicitud
Descripción del producto
Descripción general
La Fuente Láser Azul FS-50W es un diseño innovador de cabezal multi-láser de alta potencia. Emplea una nueva tecnología para la compensación de astigmatismo en haces de láser semiconductor. Gracias a nuestra sofisticada solución óptica, permite enfocar los haces de salida en un único punto de pequeño tamaño, incluso utilizando un sistema de enfoque con distancia focal larga. La alta capacidad de enfoque del haz de salida hace que el módulo sea especialmente adecuado para su integración con escáneres galvánicos.
Lea más sobre Sistemas Láser Galvo
Características del Producto
- Alta Potencia Óptica
- Alta Brillantez y Haz Láser Colimado
- Controlador de Diodo Láser Integrado
- Diseño Compacto
- Alta Estabilidad Térmica
- Larga Vida Útil
- Ancho de Banda de Modulación Amplio
Aplicaciones
- Marcado/Etiquetado/Corte de Materiales Orgánicos
- Marcado y Soldadura de Metales
- Soldadura de Componentes Electrónicos
- Sinterizado por Láser de Polvos
- Grabado en Metales y Materiales Orgánicos
- Procesamiento de Materiales Bajo Agua
Perfil del Punto del Haz
El punto focal del haz de la Fuente Láser Azul FS-50W es monomodo en el eje rápido (eje horizontal) y multimodo en el eje lento (eje vertical).
Condiciones de Medición:
- Haz láser enfocado con lente de enfoque de 170 mm;
- Perfilador de haz colocado en el plano de la cintura del haz;
- Plano de la cintura definido como el de mayor densidad de potencia;
- El láser operó en modo cuasi-CW a 100Hz de frecuencia y 1ms de duración de pulso
El Módulo Láser Azul de Alta Potencia 50W está construido con múltiples diodos láser, cada uno emitiendo espectros ligeramente diferentes. Como resultado, el espectro de emisión del módulo láser es relativamente amplio. Para aplicaciones que requieren espectro más estrecho, los diodos láser pueden ser probados por longitud de onda antes de la producción. Estas rigurosas pruebas aseguran que, al combinar los diodos en el módulo, sus espectros individuales se alineen para crear un espectro ajustado.
Espectro Típico
Deriva de Potencia y Tiempo de Calentamiento Típicos
Los procesos térmicos en el cabezal láser causan deriva térmica de la potencia óptica. Hasta alcanzar el equilibrio térmico del dispositivo, la potencia del haz óptico de salida varía ligeramente. La Fuente Láser FS-50W requiere hasta 30 minutos de funcionamiento para estabilizar el nivel de potencia emitida. La caída de potencia puede alcanzar el 5% durante la primera media hora de uso. Después, la potencia se estabiliza y los siguientes cambios son producto del envejecimiento de los diodos láser.
Tiempos Típicos de Subida y Caída
El módulo láser está integrado con un controlador que provee la alimentación necesaria para los láseres. El controlador puede operar en modos continuo y pulsado. En el modo continuo, la potencia óptica depende del nivel de tensión aplicado a la entrada de modulación analógica. El ancho de banda de modulación de esta entrada está limitado al rango de 0-500kHz; En el modo pulsado, la luz puede ser modulada mediante pulsos de tensión aplicados a la entrada digital de modulación. La duración del pulso láser depende de la duración del pulso de tensión de modulación. La máxima frecuencia de repetición de pulsos está determinada por los tiempos de subida y caída del pulso óptico a la salida del módulo láser. Para la fuente FS-50W, el valor típico para los tiempos de subida y bajada es inferior a 1,5μs y F_pmax equivale a 300kHz.
Especificaciones
| Valor típico | Comentarios | |
| Longitud de Onda Central [nm] | 450 | a 25 °C de temperatura de base |
| Potencia Óptica [W] | 50 | a 25 °C de temperatura de base |
| Tamaño Típ. de Haz [mm, @ 1/e2]1 | 14 x 14 | Medido en la apertura de salida, criterio 1/e2 de intensidad máxima |
| Divergencia Típica de Haz, Ángulo Completo [mRad, @ 1/e2]1 | 0.8 | Calculado en el campo lejano, criterio 1/e2 de intensidad máxima, ángulo completo |
| Tamaño del Punto Enfocado [um] | 120 x 130 | Eje vertical x horizontal, medido con lente de enfoque de 170 mm |
| Estabilidad de Potencia en 2h, %, con 10 min. de calentamiento | < ±5 | Durante 2h en CW; 15 min. de calentamiento |
| Vida Útil | 10 000 h | |
| Entrada de Modulación 1 | 0 - 5 V | Analógica |
| Entrada de Modulación 2 | 0 - 24 V | PWM / TTL; por encima de 2.8V - estado alto |
| Ancho de Banda de Modulación -3 dB [kHz]2 | 500 | |
| Tiempo de Arranque Suave [ms] | 2000 | |
| Tiempo de Subida [us] | <1.5 | a 10kHz, onda cuadrada 50%, Us=24V DC |
| Tiempo de Caída [us] | <1.5 | a 10kHz, onda cuadrada 50%, Us=24V DC |
| Método de Enfriamiento | Pasivo | |
| Temperatura Operativa [°C] | 10 - 40 | |
| Protección contra Sobrecalentamiento | Sí | |
| Potencia Disipada [W, superficie inferior] | <150 | |
| Consumo Máximo de Potencia [W] | 500 | a Us=24V |
| Dimensiones del Módulo (Largo x Ancho x Alto) [mm] | 182 x 145 x 115 | |
| Peso del Módulo [kg] | 7 |
En Opt Lasers, estamos capacitados para diseñar soluciones personalizadas para su aplicación; no dude en contactarnos.
