Ovladač laserových diod LPLDD-1A-16V-3CH
Tento tříkanálový ovladač laserové diody 1 A, 7-16 V vychází z modelu LPLDD-5A-12V a obsahuje všechny funkce své základní verze. Díky kompaktním rozměrům je vhodný pro použití v prostorově omezených zařízeních. Pečlivě sladěné komponenty zajišťují minimální úroveň šumu při provozu s nízkými hodnotami proudu v rozsahu 0 až 1 A.
Ke stažení
Množstevní slevy
| Počet | Cena | Sleva | Ušetříte |
|---|---|---|---|
| 2 | $88.20 | $9.80 | Až do $19.60 |
| 5 | $83.30 | $14.70 | Až do $73.50 |
| 25 | $78.40 | $19.60 | Až do $490.00 |
| 50 | $58.80 | $39.20 | Až do $1,960.00 |
| 100 | $53.90 | $44.10 | Až do $4,410.00 |
Popis produktu
O ovladači laserových diod LPLDD-1A-16V-3CH

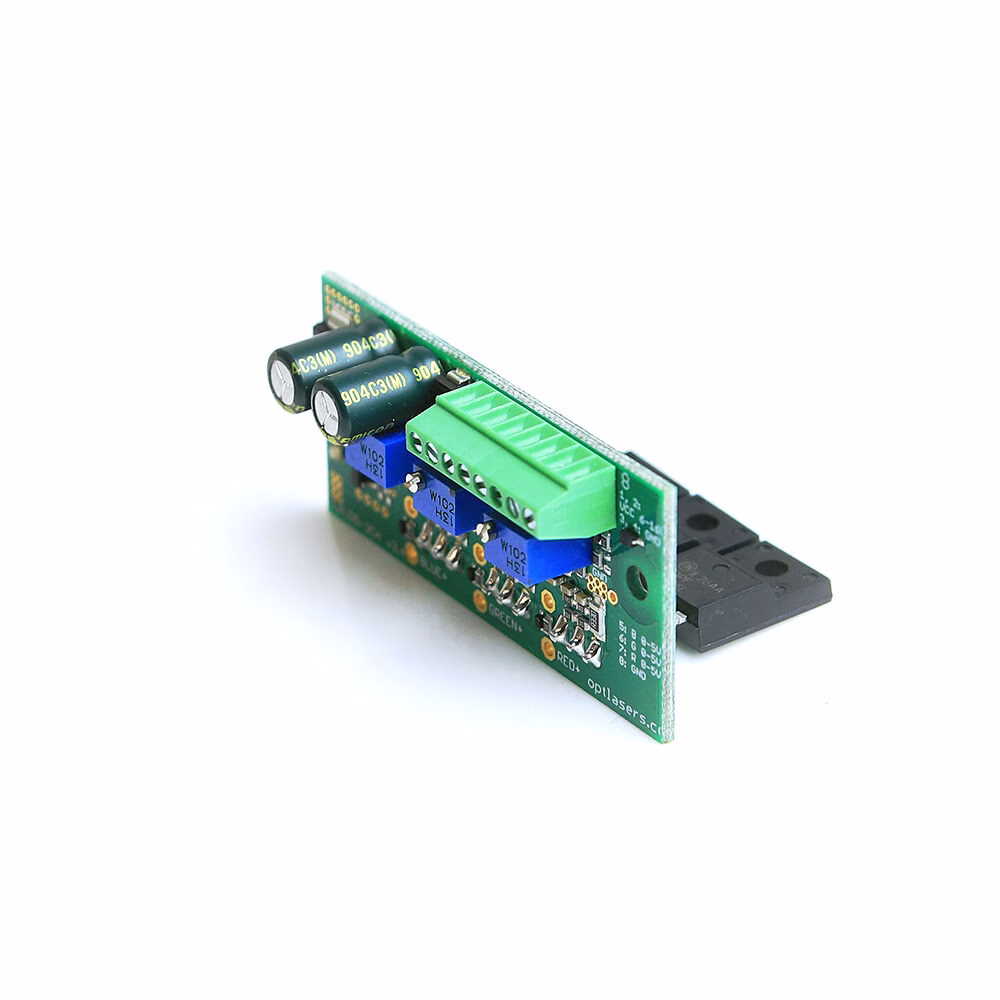

Středně výkonný ovladač laserových diod LPLDD-1A-16V-3CH je menší tříkanálová (55 x 24 mm) lite verze našeho ovladače pro RGB laserové systémy se zabudovanou funkcí soft-start. Tento ovladač je nízkoproudová verze tříkanálového ovladače. Zařízení je navrženo pro maximální výstupní proud 1 A na kanál, speciálně určeno pro nízkovýkonné laserové diody. Jeho konstrukce je zaměřena na zajištění generování plynulých průběhů signálu, rychlých náběhových a sestupných časů a minimálního zvlnění.
Každý kanál lze ovládat nezávisle prostřednictvím analogového vstupu 0 – 5 V. Analogový vstup umožňuje modulovat proud protékající diodou až do 100 kHz. Maximální proud lze nastavit pro každý kanál samostatným potenciometrem na desce plošných spojů. Funkce každého ovládacího prvku na PCB jsou zřetelně označeny pro snadnější a intuitivní nastavení.
Tento ovladač laseru je dodáván bez předinstalovaného chladiče pro uživatele, kteří preferují použití vlastního chladiče nebo optické desky a zároveň poskytuje výrazné snížení ceny. Jedná se o plně funkční komponent, připravený k integraci do laserových zařízení.

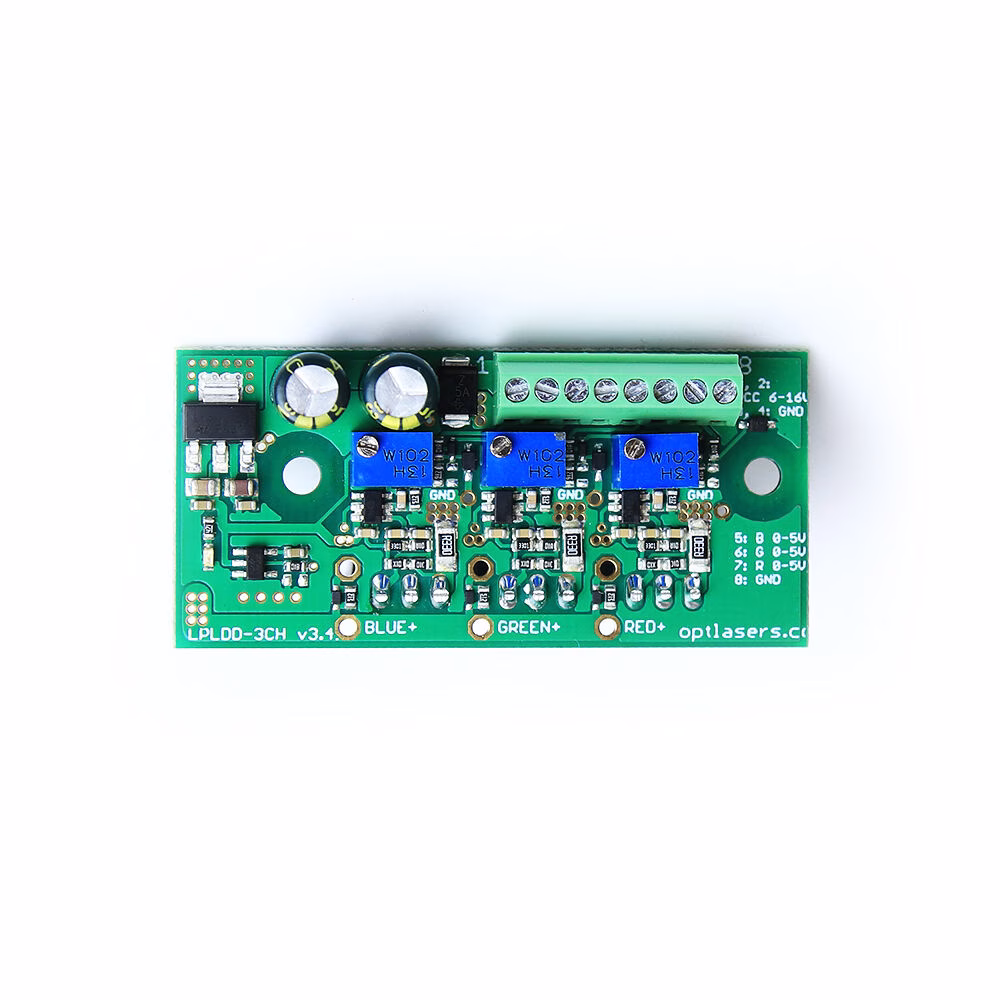

Popisky na desce označující kanály "R", "G" a "B" slouží jako referenční body pro připojení laserových diod. Je možné využít jakýkoliv kanál s jakoukoliv laserovou diodou, což nabízí flexibilitu konfigurace.
Doporučení a požadavky
- Všechny kanály jsou napájeny z jednoho společného vstupu.
- Minimální vstupní napětí diody by mělo být vyšší nebo rovno 7 V, v ostatních případech platí následující vzorec:
Vin = 0,3* I + Vd - Vin – vstupní napětí
- Vd – pracovní napětí diody
- I – provozní proud
- Přestože je každý kanál dimenzován na proud 5 A, běžně není využíván na maximum. Pokud potřebujete použít celkový proud vyšší než 6 A (součet všech kanálů), doporučujeme připájet vodiče přímo na desku, protože konektor je dimenzován na 3 A CW pro každý pin.
- Je nezbytně nutné zabránit zkratu mezi + (VCC) napájení a – (GND) logického nebo monitorovacího vstupu, protože to může nevratně poškodit tenké logické GND cesty.
- Modulační vstup lze použít jako TTL vstup s logickými úrovněmi 0 V a 5 V, nebo jako analogový vstup. Analogová modulace umožňuje nastavit výstupní výkon pomocí specifických úrovní napětí (například 2,5 V pro 50% výkon, 4 V pro 80% výkon apod.). Tento vstup lze využít také jako PWM vstup. Jediným požadavkem je základní frekvence PWM signálu v rozsahu 5–20 kHz.
- Doporučujeme použití napájecích vodičů s průřezem 0,5 mm².

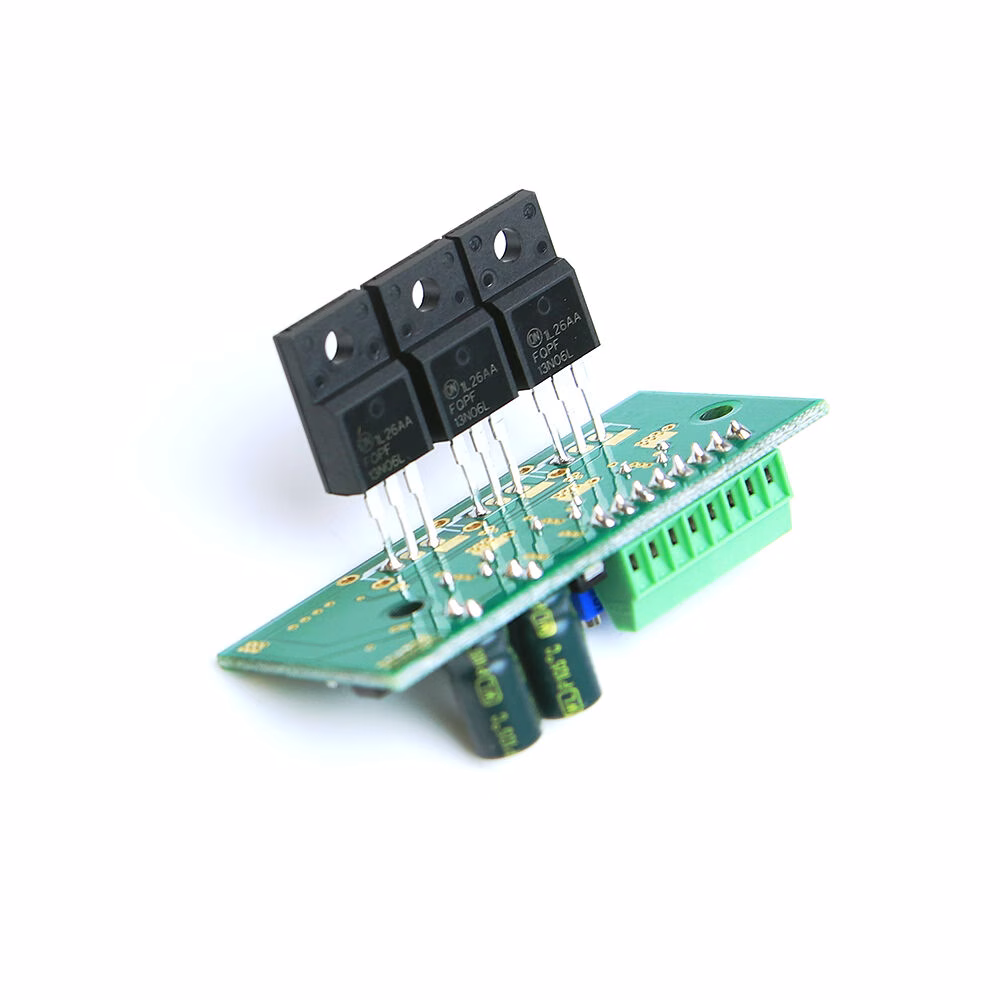

- Správné chlazení výkonových tranzistorů MOSFET musí být zajištěno v závislosti na použitých laserových diodách a napájecím zdroji. Bez chlazení mohou být MOSFETy poškozeny a laserové diody zničeny.
- MOSFET/MOSFETy musí být od chladiče/desky izolovány silikonovou podložkou i plastovou trubičkou. Zkrat mezi MOSFETem a chladičem/deskou může poškodit ovladač a být nebezpečný pro laserovou diodu.
Ochrana
Napájecí obvod laserových diod je chráněn proti obrácené polaritě pomocí vysoceproudové Schottky diody s nízkým úbytkem napětí, chránící laserovou diodu před nesprávným zapojením napětí a minimalizuje tepelné ztráty.
Pro ochranu analogového vstupu je začleněna Zenerova dioda 5V1, která umožňuje zvládnout napětí přesahující 5 V. Je však nezbytně nutné nepoužívat na tomto vstupu vyšší napětí.
