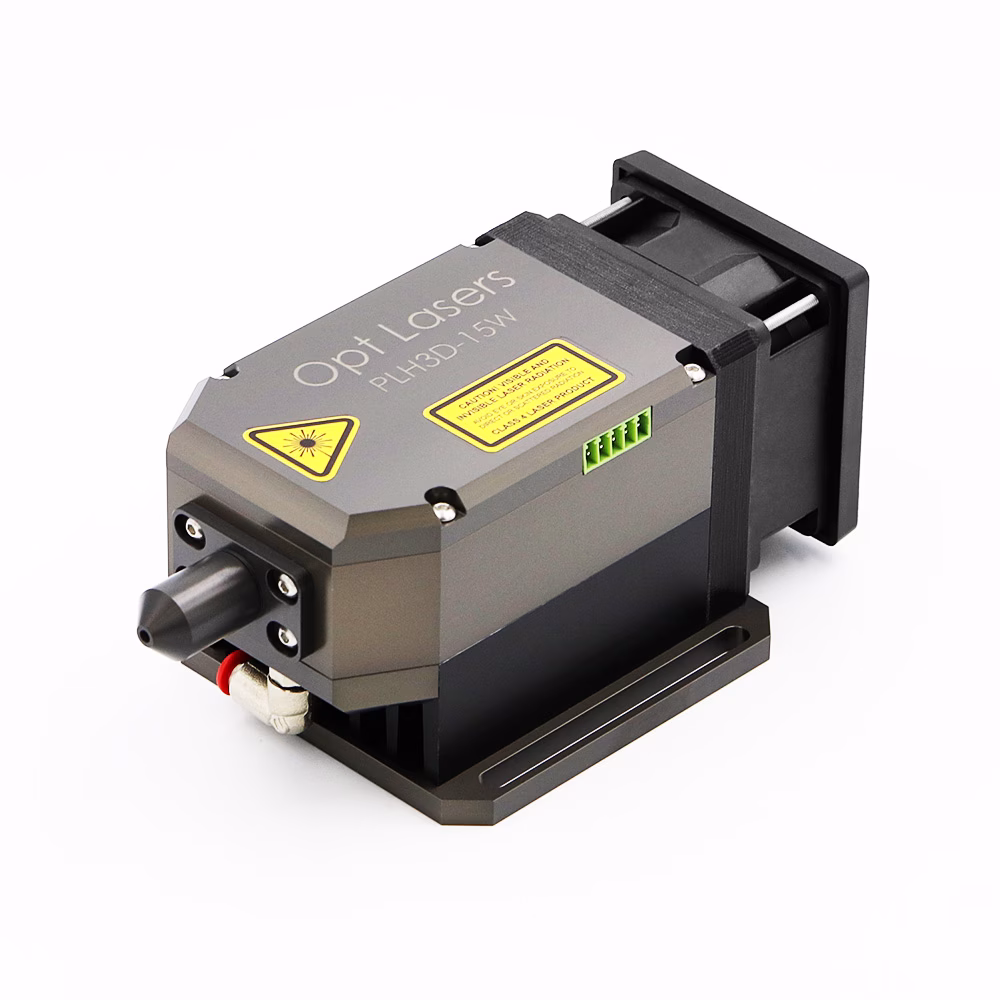

PLH3D-15W kaiverruslaserpää
Tekniset tiedot: 15W optinen teho, HD 125DPI 180um spot, max puun leikkauspaksuus 6mm ( ¼").
Parhaiten soveltuu: Suurnopeusleikkaus ja kaiverrus
Saatavilla tilauksesta pyynnöstä
- Lue arvosteluja (8)
Build Your Own Kit | Full Upgrades in Description
Tuotteen kuvaus

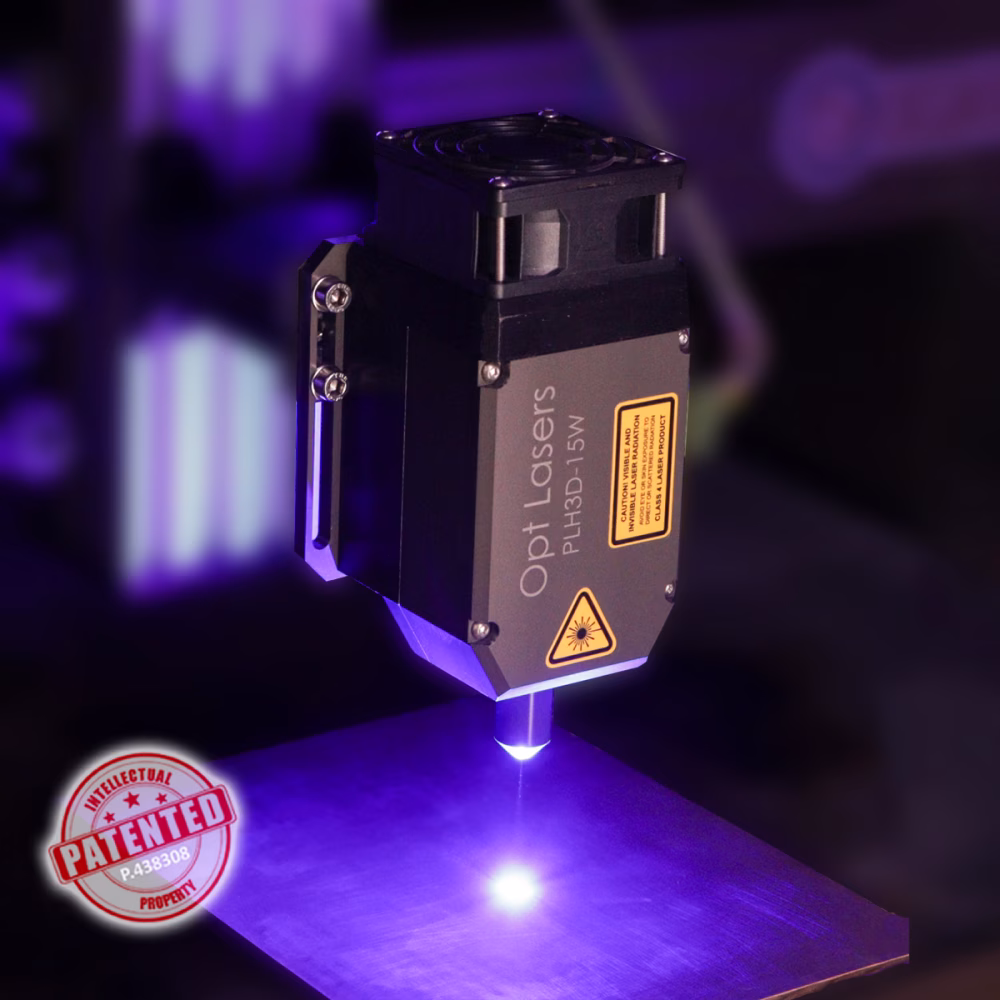

PLH3D-15W Suuritehoinen, teollinen, monipuolinen
Uusin lisäys teollisten leikkaus- ja kaiverruslaserpäiden perheeseemme on kiistatta CNC-markkinoiden monipuolisin kaiverruslaser. Tällä kompaktilla laserpäällä on todellinen 15 W:n optinen teho sekä uudenlainen muotoilu, ja sillä voidaan työstää monenlaisia puupohjaisia materiaaleja, nahkaa, tekstiilejä ja muoveja, joista on yhteenveto alla olevassa Blue CNC Laser Applications -osiossa. Se on myös ensimmäinen kompakti CNC-laserpää, joka ei ainoastaan merkitse metallia, vaan myös kaivertaa sen syvälle. Koska se käyttää sinistä laservaloa, se pystyy käsittelemään tehokkaasti materiaaleja, joiden kanssa infrapunalasereilla on vaikeuksia.Lisäksi se voidaan sovittaa lähes mihin tahansa CNC-koneeseen. Tämä kevyt, suuritehoinen, kustannustehokas ja helppokäyttöinen laser on ihanteellinen valinta niin suurille teollisuussovelluksille kuin vaativille yksittäisille käyttäjillekin.
PLH3D-15W-laserpäät eivät vaadi lisäjäähdytystä, minkä ansiosta ne soveltuvat erinomaisesti käytettäväksi komposiiteista, puusta tai muovista valmistetuissa koneissa. Erikoissovitetun optiikan ansiosta erittäin suuren tehotiheyden tarjoava sädekeilakoko mahdollistaa monien materiaalien leikkaamisen ja kaiverruksen. PLH3D-15W-laserpäät korvaavat erinomaisesti CO2-CNC-laserit, ja niillä voidaan työstää erikoiskaiverrettuja laminaatteja, laserkalvoja ja monia vakiomateriaaleja, kuten puuta, kumia, pahvia, kankaita, nahkaa, maalattua/anodisoitua metallia. 6W:n laserit soveltuvat myös erinomaisesti ruostumattoman teräksen ja titaanin merkitsemiseen.
PLH3D-15W-leikkaus- ja kaiverruslaserpäähän sisältyvät osat:
- PLH3D-15W leikkuu- ja kaiverruslaserpää
- Suurnopeusohjain, jossa on analogiset ja PWM/TTL-tulot.
- Pitkä suutin ohuiden materiaalien leikkaamiseen
- Lyhyt suutin paksujen materiaalien leikkaamiseen
- Sisäänrakennettu korkeapaineilmasuutin
- Liitäntäpistoke
Tuotteen tekniset tiedot
| Tuote | Tyypillinen arvo | Huomautukset |
|---|---|---|
| Optinen teho | 15 W | T-ambient = 25°C |
| Keskimmäinen aallonpituus | 445 nm | |
| Työskentelyetäisyys | 4 mm (0.157") | Etäisyys ilmasuuttimen kärjestä |
| Säteen pisteen leveys | <180 m="" 0="" 007="" td=""> | |
| Mitat | 167 x 70 x 87 mm | L x K x S, kun suutin on kiinnitetty |
| Asennusreikäkuvio | 77 x 68 mm | M3 (#4-40) tai M4 (#8-32) suositellaan. |
| Paino | 790 g (27,8 oz) | |
| Virtalähteen jännite | 22 - 24 VDC | |
| Virrankulutus | <85 w="" span=""> | |
| Modulaatiotulo 1 | 0-5 V | Analoginen / PWM / TTL |
| Modulointitulo 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Max. Mod. Kaistanleveys | 30 kHz | Suositeltava 5-10 kHz |
| Käyttölämpötila | 10 - 45°C (50 - 113°F) | |
| Ilmasuuttimen letkukoko Vakiomitta | 4 mm (5/32") | |
| Max. Ilmanpaine | bar (72 PSI) |
Esimerkilliset leikkaus- ja kaiverrusnopeudet PLH3D-15W:llä
| Materiaali | Toimintatyyppi | Paksuus | Nopeus | Läpiviennit |
|---|---|---|---|---|
| Vaneri | Leikkaus | 3 mm (0.118") | 6 mm/s | 1 |
| Leikkaus | 3 mm (0.118") | 16 mm/s | 4 | |
| Leikkaus | 6 mm (0.236") | 7 mm/s | 4 | |
| MDF | Leikkaus | 3 mm (0.118") | 17 mm/s | 4 |
| Leikkaus | 6 mm (0.236") | 7 mm/s | 4 | |
| Valkoinen Cordura | Leikkaus | 0,2 mm (0,008") | 5 mm/s | 1 |
| Leikkaus | 0,2 mm (0,008") | 20 mm/s | 3 | |
| Luonnonnahka | Leikkaus | 1,5 mm (0.059") | 9 mm/s | 1 |
| Leikkaus | 1,5 mm (0,059") | 30 mm/s | 4 | |
| Musta PMMA (pleksi) | Leikkaus | 3,6 mm (0.142") | 2,5 mm/s | 1 |
| Leikkaus | 3,6 mm (0,142") | 12 mm/s | 4 | |
| Ruostumaton teräs | Merkintä | N/A | 33 mm/s | 1 |
| Kaiverrus | N/A | 6 mm/s | 1 | |
| Hiiliteräs | Merkintä | N/A | 33 mm/s | 1 |
| Kaiverrus | N/A | 6 mm/s | 1 |
Tärkeitä lisätietoja:
- Muista, että se ei ole lelu.
- Lasersäteily on vaarallista, vaikka se hajoaisi tai heijastuisi mistä tahansa pinnasta.
- Käytä aina asianmukaista suojaavaa lasersuodatinta CNC-koneessasi, joka on tarkoitettu 430-480 nm:n säteilylle, jotta vältät heijastuneen säteilyn.
- Älä koskaan suuntaa laserpäätä ihmisiä tai eläimiä kohti.
- Älä kosketa sädettä, se voi aiheuttaa palovammoja tai muita vammoja.
- Älä tuijota sädettä tai sädekohtaa, kun materiaalia leikataan.
- Lasersäteily - Vältä silmien tai ihon altistumista suoralle tai sironneelle säteilylle.
- Luokan 4 lasertuote.
Sinisessä leikkaus- ja kaiverruslaserpäässä PLH3D-15W on kaksi erillistä ohjainta.
Modulointitulo #1 hyväksyy 0-5 V tai 0-10 V analogista tehomodulaatiota varten.
Modulaatiotulo #2 hyväksyy 0 - 3,3 V, 0 - 5 V, 0 - 10 V tai 0 - 24 V TTL/PWM:lle, kytkee laserin päälle, kun jännite ylittää 1,8 V.
Tärkeää: Älä kytke samanaikaisesti sekä modulointituloa 1 että modulointituloa 2. Se voi johtaa kaiverruslaserin toimintahäiriöön.
Tärkeää: PLH3D-15W-kaiverruslaseriin tulee syöttää virtaa laadukkaalla virtalähteellä ilman, että siihen on kytketty mitään muuta. Huomaa: Kaiverruslaserin liittäminen samaan virtalähteeseen askelmoottorin tai muun korkean impedanssin laitteen kanssa ei ole suositeltavaa. Se voi aiheuttaa vahinkoa laserdiodille.
Tärkeää: Kun kaiverretaan kiiltäviin pintoihin/metalleihin tai maalattuihin metalleihin, on hyvä käytäntö kallistaa laserpäätä 5-7 astetta. Tämä estää lasersädettä heijastumasta takaisin laserpään sisällä oleviin laserdiodiin.
Arvostelut
2nd one
Just got my second unit!
Great kit for Avid CNC
The kit works really well with my 5x10 Avid CNC for the most part I’m really please with it. Setup was easy and straight forward with a video on YouTube. There are 2 things I would like to suggest 1: given a little more length on the cable. There wasn’t any play in the length. 2: a gasket for the lens. I did a really long burn taking a few hours and my water catch for my air line got full without me noticing and the water got pushed into the laser and all over the beam merger which required me to disassemble the whole laser to clean the water and oil so the laser would focus again. This is my fault and not the lasers but I think a gasket would help stop a major failure of the laser in the future. But even after that the laser is working great.
- 1 2:sta henkilöä piti tätä arvostelua hyödyllisenä.
The perfect tool for any serious CNC usr
I have been using the 15W laser for over 6 months and getting great rest straight from out of the box. It fits easily on my Avid CNC and is great for cutting 1/8th plywood for the more intricate jobs. It took a while to sort the air compressor out as it was more trial and error. I fully recommend this product
- 1 1:sta henkilöä piti tätä arvostelua hyödyllisenä.
6W and 15W
I ended up buying both of the 6W and the 15W lasers. I was very impressed on how easy they are to install and program on an Avid cnc. I'm hoping they come out with a stronger laser soon.
- 1 1:sta henkilöä piti tätä arvostelua hyödyllisenä.
Excellent Laser!
I upgraded my JTech 7W to the 15W laser and it is a beast. Works great - and a perfect alternative to large CO2 lasers (for thin material processing). Given I am able to combine CNC and Laser in 1, this is a great product.
- 2 2:sta henkilöä piti tätä arvostelua hyödyllisenä.
Great laser!
Just received this laser, installed on my Shapeoko 3. Very easy install, in a few minutes. High quality materials. Tried engraving wood, glass and metals with great results.
- 2 2:sta henkilöä piti tätä arvostelua hyödyllisenä.
Such a Beaty
I have had this laser for 4 weeks now and i love it! But what i love the most is the service and the communication that you get from the guys from Opt Laser! Awesome lads all of them! Helpful and they are always quick at answering on question! Looking forward to be one of the guys who could try future new products;!
- 4 4:sta henkilöä piti tätä arvostelua hyödyllisenä.
This is a great laser head.
I have been using this laser for a couple months and it has really performed well on many different materials. This will cut wood and other organic materials easily, and engrave both organic and many metals beautifully.
- 6 6:sta henkilöä piti tätä arvostelua hyödyllisenä.
