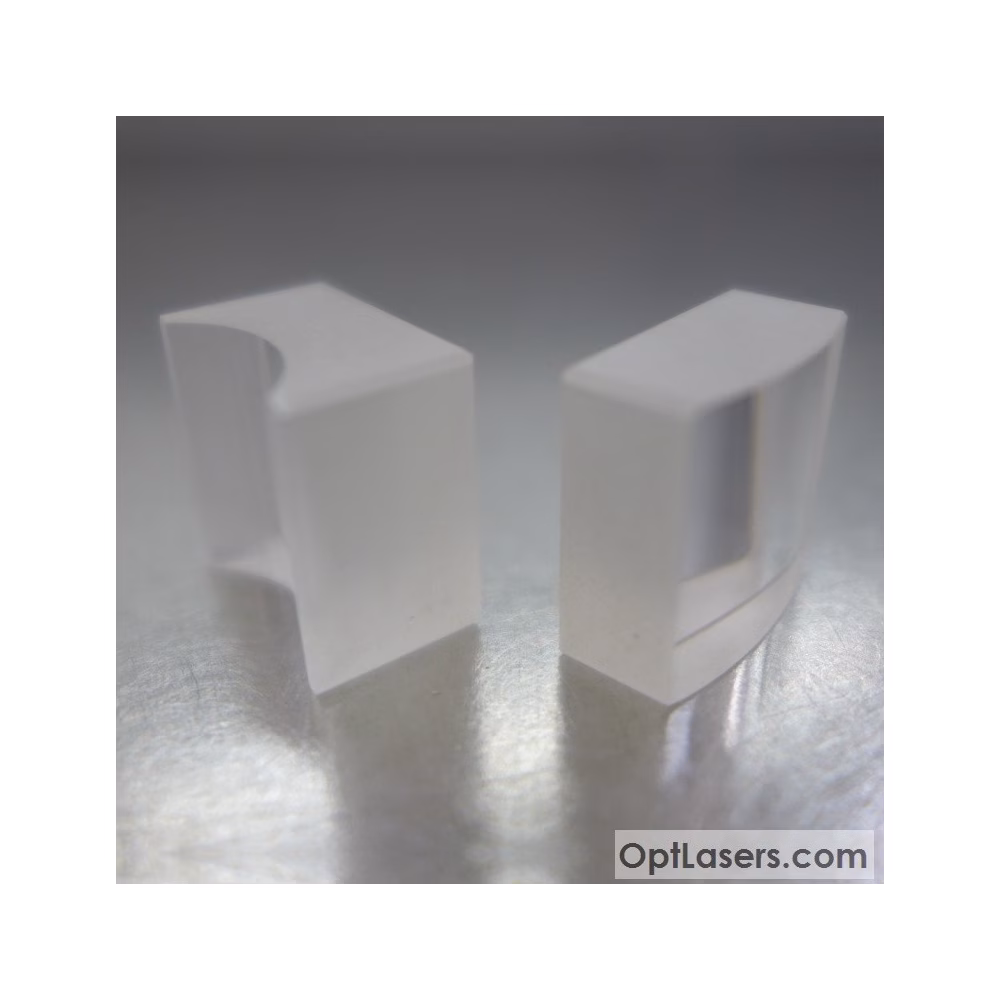

Zylinderlinsen 3X Vergrößerung (AR 400-700 nm) RED
Das optische System zur Reduzierung der Divergenz des Laserstrahls. Entwickelt für breite Strahlen wie RED oder 6 W BLUE. Die Linsen besitzen eine 3-fache Vergrößerung und auch die Divergenz des Strahls wird um den Faktor 3 korrigiert.
Produktbeschreibung
Über Zylinderlinsen 3X Vergrößerung (AR 400-700 nm) RED
Das optische System zur Reduzierung der Divergenz des Laserstrahls.
Auf beide Seiten der Linse wird eine Antireflexbeschichtung aufgebracht, die eine außergewöhnliche Lichtdurchlässigkeit von >99,7 % im gesamten Spektrum von 400 nm bis 700 nm gewährleistet. Die Linsen sind in ihrer Form so gestaltet, dass sie optimal mit den unten aufgeführten Dioden zusammenarbeiten. Sie können auch mit anderen Laserdioden verwendet werden. Sollten Sie Fragen zur richtigen Auswahl der Linsen für Ihre Laserdioden haben, stehen wir Ihnen gerne zur Verfügung. Das Linsensystem ist für 638 nm Laserdioden ausgelegt:
- 500 mW Mitsubishi ( ML501P73)
- 300 mW Mitsubishi (ML520G71)
- 700 mW Oclaro (HL63193)
Nachfolgend ist ein Test des optischen Systems mit der 700 mW@ 1 A Laserdioden von Oclaro dargestellt. Mit diesem Linsenpaar ist es möglich, die Strahlbreite um mehr als das Dreifache zu verringern.
Abmessungen des Ausgangsstrahlflecks in 10 cm Entfernung ohne und mit Zylinderlinsen.
Abmessungen des Laserstrahlflecks ohne und mit Linsen bei 10 Meter Entfernung.
Grafik, die das Ergebnis eines Reflexionstests für beide Linsen zeigt:
