Sylinterilinssit 3X suurennoksella (AR 400–700 nm) RED
Optinen järjestelmä laservalonsäteen divergenssin vähentämiseen. Suunniteltu leveille punaisille säteille tai esimerkiksi 6 W siniselle. Linsseillä on 3X suurennus ja säteen divergenssi korjataan myös kolminkertaisesti.
Tuotteen kuvaus
Tietoa sylinterilinsseistä 3X suurennoksella (AR 400–700 nm) RED
Optinen järjestelmä laservalonsäteen divergenssin pienentämiseen.
Linsseihin on molemmille pinnoille lisätty heijastuksenestopinnoite, joka tarjoaa poikkeuksellisen korkean yli 99,7 %:n valonläpäisyn koko 400–700 nm spektrille. Linssien rakenne on optimoitu toimimaan parhaalla mahdollisella tavalla alla lueteltujen laserdiodien kanssa, mutta niitä voidaan käyttää myös muiden laserdiodien kanssa. Mikäli sinulla on kysyttävää oikeanlaisten linssien valinnasta laserdiodillesi, olethan yhteydessä meihin. Linssijärjestelmä on suunniteltu 638 nm laserdioodeille:
- 500 mW Mitsubishi (ML501P73)
- 300 mW Mitsubishi (ML520G71)
- 700 mW Oclaro (HL63193)
Alla on esitetty Oclaro 700 mW@ 1 A laserdiodilla tehdyn optisen järjestelmän testi. Tämän linssiparin avulla säteen leveyttä voidaan pienentää yli kolme kertaa.
Lähtösäteen pisteen mitat 10 cm etäisyydellä ilman ja sylinterilinssien kanssa.
Lasersäteen pisteen mitat ilman ja linssien kanssa 10 metrin etäisyydellä.

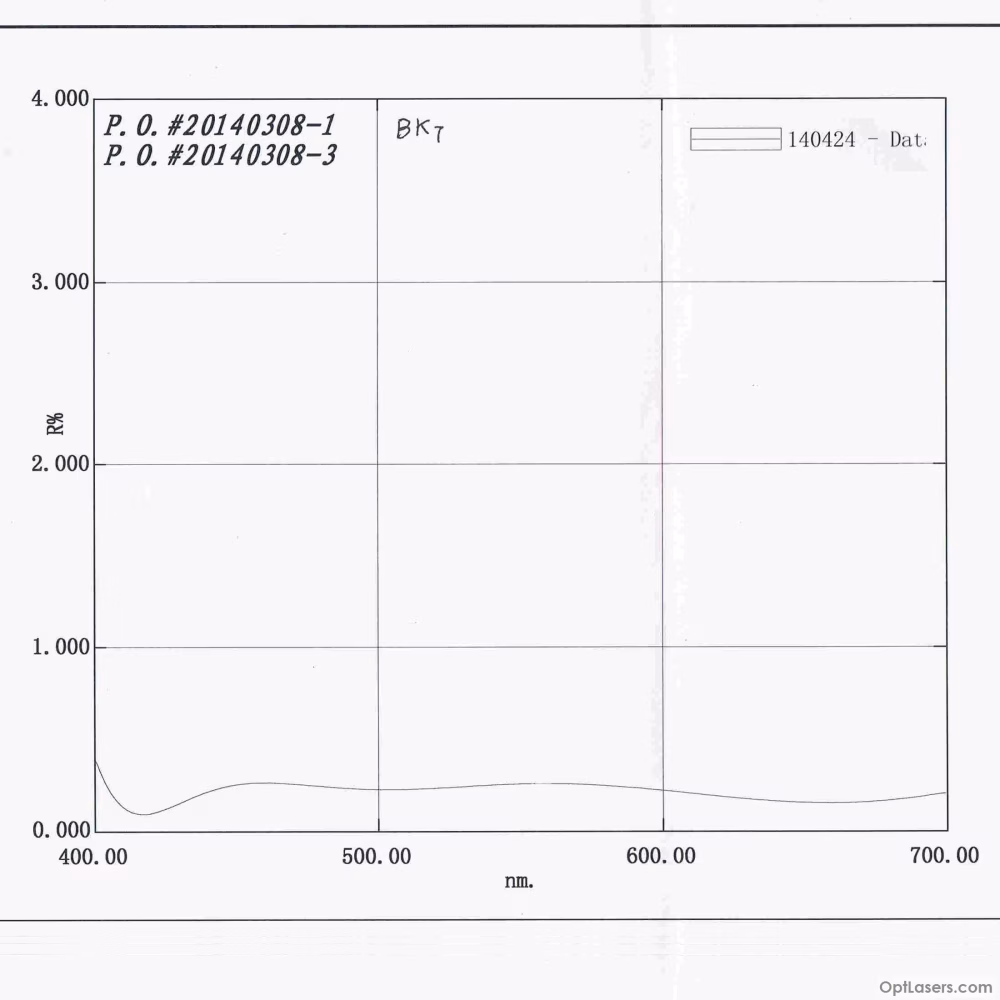

Kaavio, jossa esitetään linssien heijastavuuden mittaustulokset:
