Lentes Cilíndricas con Aumento 3X (AR 400-700 nm) RED
El sistema óptico para reducir la divergencia del haz láser. Diseñado para haces anchos ROJO o AZUL de 6 W, por ejemplo. Las lentes tienen un aumento de 3X y la divergencia del haz también se corrige 3 veces.
Descripción del producto
Acerca de las Lentes Cilíndricas con Aumento 3X (AR 400-700 nm) RED
El sistema óptico para reducir la divergencia del haz láser.
Se aplica un recubrimiento antirreflectante en ambas superficies de la lente que proporciona una transmitancia de luz extraordinaria de >99,7 % en todo el espectro de 400 nm - 700 nm. Las lentes han sido diseñadas en cuanto a forma para garantizar la mejor compatibilidad óptica con los diodos listados a continuación. También pueden utilizarse con otros diodos láser. Si tiene alguna pregunta sobre la selección adecuada de lentes para usar con su diodo láser, no dude en contactarnos. El sistema de lentes está diseñado para diodos láser de 638 nm:
- 500 mW Mitsubishi (ML501P73)
- 300 mW Mitsubishi (ML520G71)
- 700 mW Oclaro (HL63193)
A continuación se muestra una prueba del sistema óptico con el diodo láser Oclaro de 700 mW@ 1 A. Utilizando este par de lentes es posible reducir la anchura del haz láser más de tres veces.
Dimensiones del punto del haz de salida a una distancia de 10 cm, sin y con lentes cilíndricas.
Dimensiones del punto del haz láser sin y con lentes a una distancia de 10 metros.

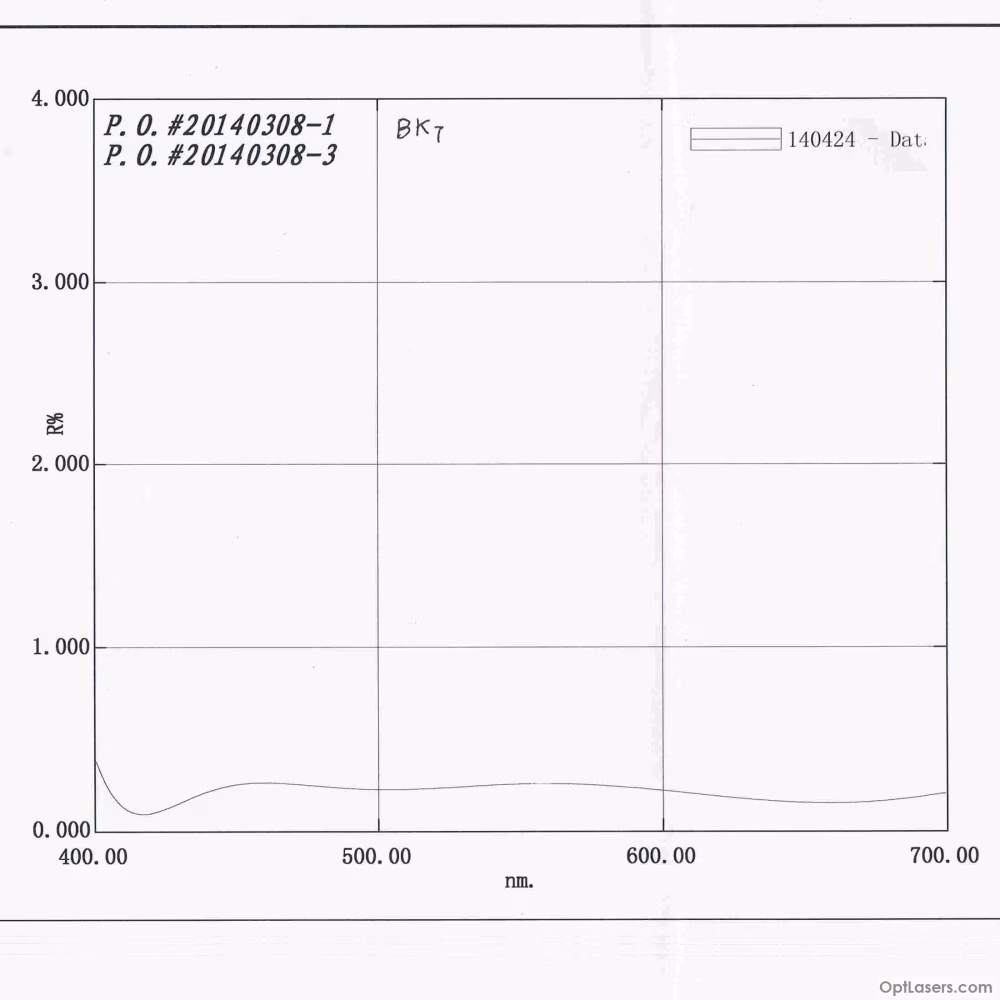

Gráfica que muestra el resultado de la prueba de reflectancia para ambas lentes:
