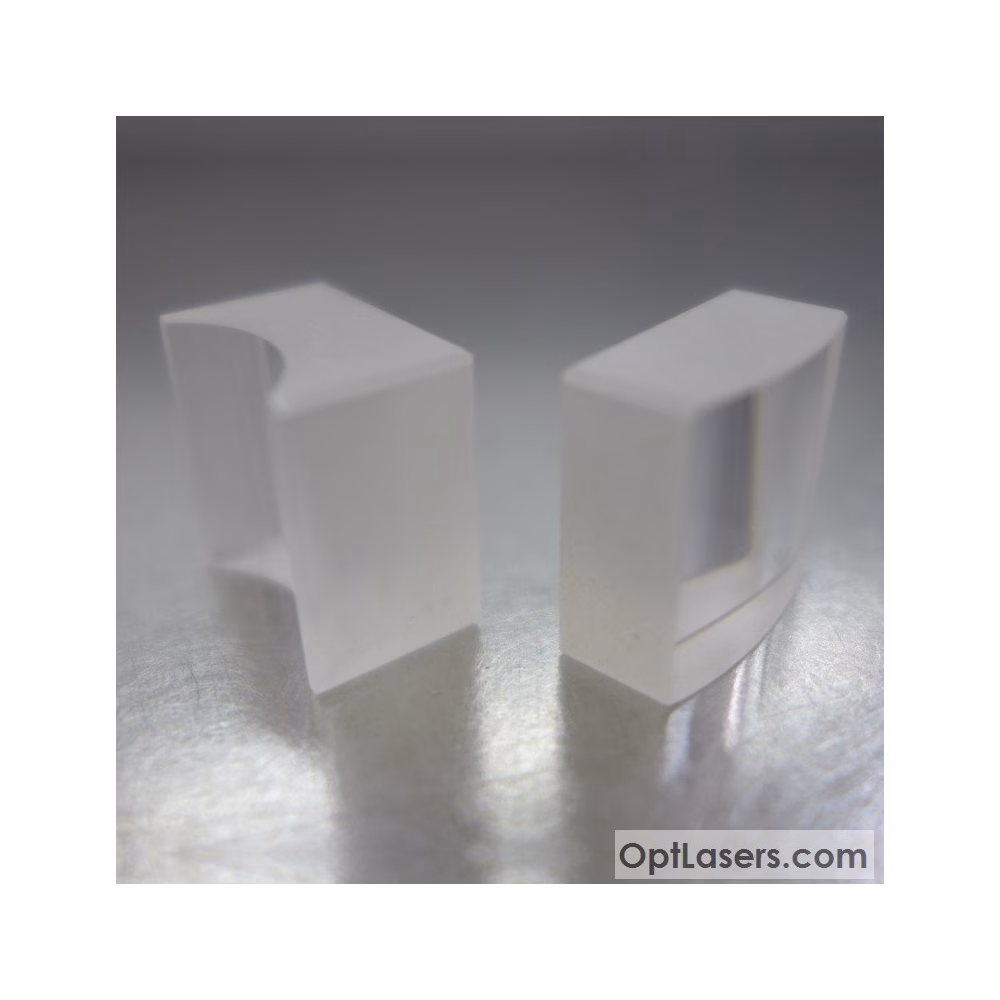

Cylindrické čočky 3x zvětšení (AR 400-700 nm) RED
Optický systém pro redukci divergence laserového paprsku. Navrženo pro široké paprsky RED nebo 6 W BLUE například. Čočky mají 3x zvětšení a divergence paprsku je zároveň korigována třikrát.
Popis produktu
O cylindrických čočkách s 3násobným zvětšením (AR 400-700 nm) RED
Optický systém pro redukci divergence laserového paprsku.
Antireflexní vrstva je aplikována na obě strany čočky, což zajišťuje mimořádnou propustnost světla >99,7 % v celém rozsahu spektra 400 nm - 700 nm. Čočky jsou tvarově navrženy pro optimální kompatibilitu s níže uvedenými diodami, ale lze je použít i s jinými laserovými diodami. V případě jakýchkoli dotazů týkajících se správného výběru čoček k vaší laserové diodě nás neváhejte kontaktovat. Systém čoček je určen pro laserové diody 638 nm:
- 500 mW Mitsubishi ( ML501P73)
- 300 mW Mitsubishi (ML520G71)
- 700 mW Oclaro (HL63193)
Test optického systému s laserovou diodou Oclaro 700 mW@ 1 A je zobrazen níže. Díky této dvojici čoček lze více než třikrát zmenšit šířku laserového paprsku.
Rozměry laserové stopy na výstupu ve vzdálenosti 10 cm bez cylindrických čoček a s nimi.
Rozměry stopy laserového paprsku bez čoček a s čočkami na vzdálenost 10 metrů.
Graf znázorňující výsledek měření odrazivosti pro obě čočky:
