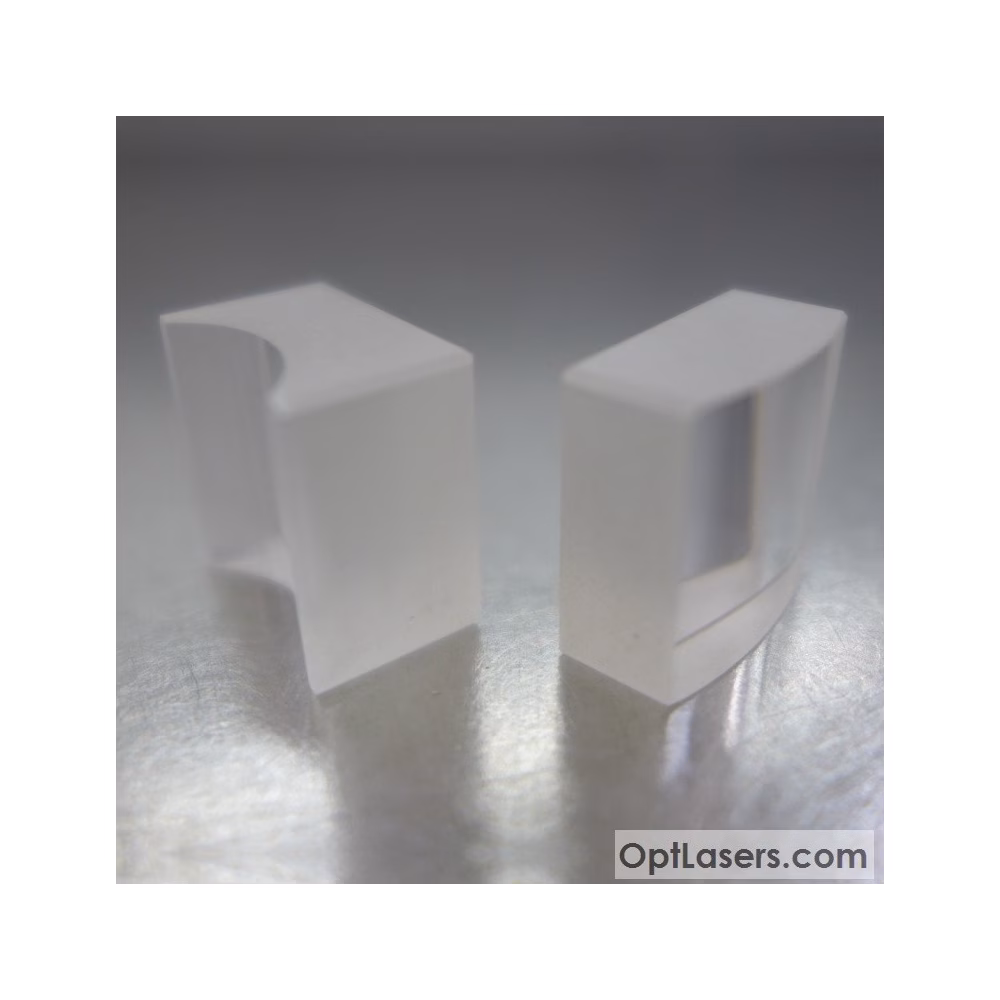

Цилиндрични лещи 3X увеличение (AR 400-700 nm) RED
Оптична система за намаляване на дивергенцията на лазерния лъч. Проектирана за широка лъчева форма, например RED или 6 W BLUE. Лещите имат 3-кратно увеличение, като дивергенцията на лъча също се коригира 3 пъти.
Описание на продукта
Относно цилиндричните лещи с 3-кратно увеличение (AR 400-700 nm) RED
Оптична система за намаляване на дивергенцията на лазерния лъч.
И на двете повърхности на лещата е нанесено антирефлексно покритие, осигуряващо изключителна светлинна пропускливост >99,7% за целия спектър 400 nm - 700 nm. Лещите са проектирани по форма, за да осигурят оптимална съвместимост с изброените по-долу лазерни диоди. Могат да се използват и с други лазерни диоди. При въпроси относно правилния избор на лещи за вашия лазерен диод не се колебайте да се свържете с нас. Системата от лещи е проектирана за лазерни диоди с дължина на вълната 638 nm:
- 500 mW Mitsubishi (ML501P73)
- 300 mW Mitsubishi (ML520G71)
- 700 mW Oclaro (HL63193)
По-долу е показан тест на оптичната система с лазерен диод на Oclaro 700 mW@ 1 A. С тази двойка лещи е възможно да се намали ширината на лазерния лъч повече от три пъти.
Размери на изходното петно на лъча на разстояние 10 см, без и с цилиндрични лещи.
Размери на петното на лазерния лъч без и със лещи на разстояние 10 метра.

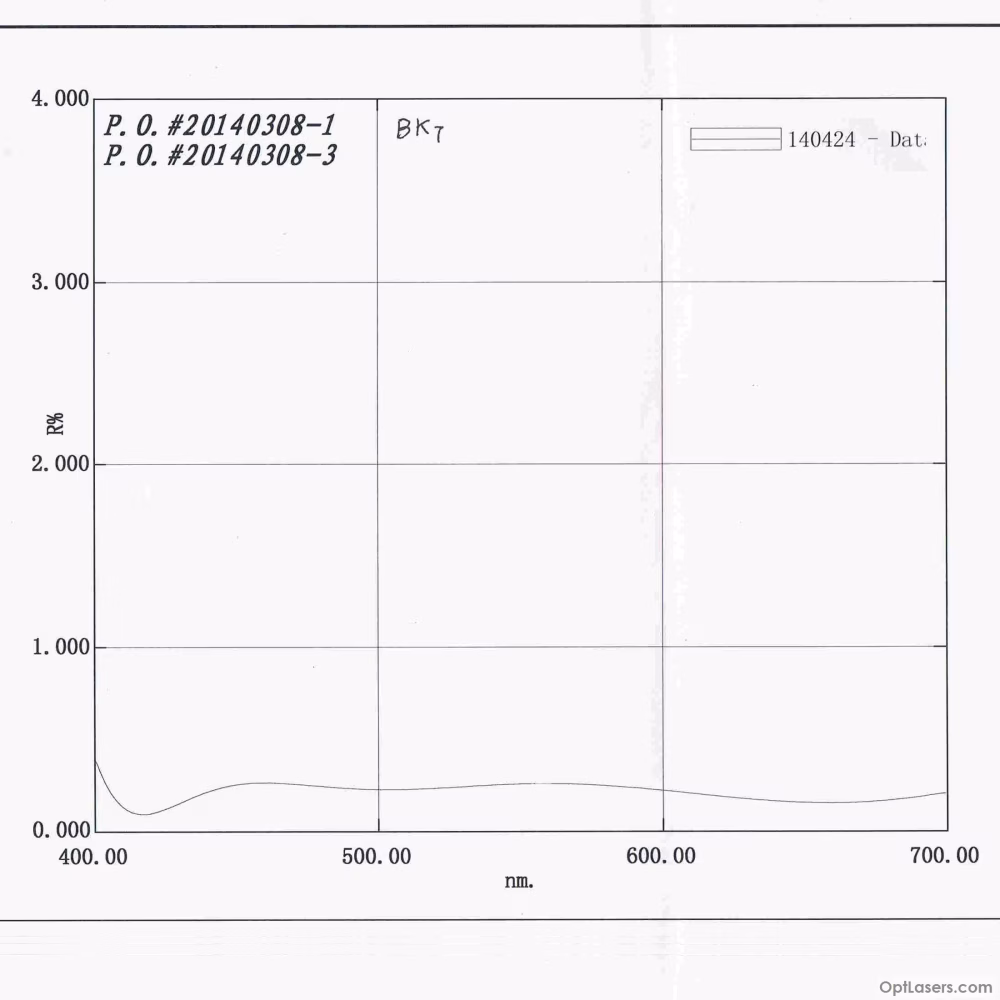

Графика, показваща резултатите от теста за отражателна способност и на двете лещи:
