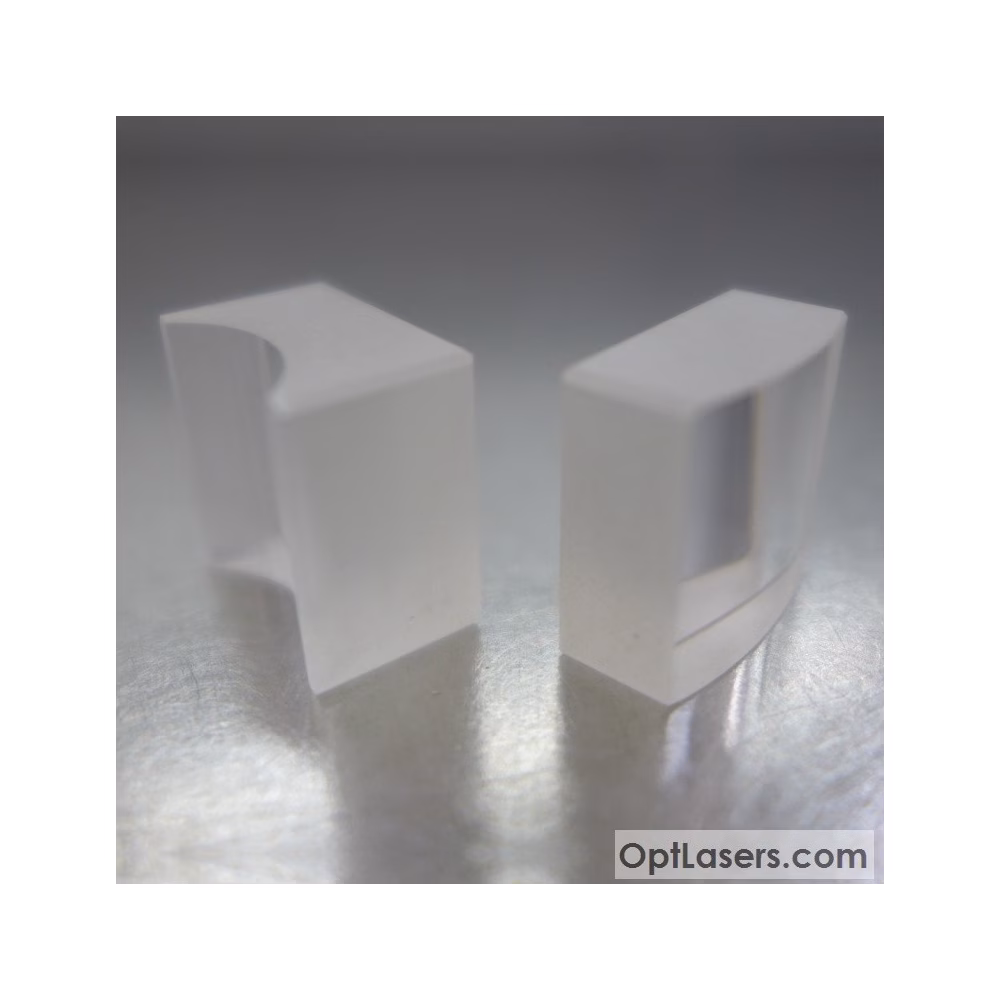

Cilinderlencsék 3X nagyítás (AR 400-700 nm) PIROS
Az optikai rendszer a lézersugár divergenciájának csökkentésére. Kifejezetten széles sugár PIROS vagy 6 W KÉK lézerekhez ajánlott például. A lencsék 3-szoros nagyítással rendelkeznek, valamint a sugár divergenciája szintén 3-szoros arányban korrigált.
Termék leírása
A Cylindrikus Lencsék 3X nagyítás (AR 400-700 nm) PIROS
Az optikai rendszer a lézersugár divergenciájának csökkentésére szolgál.
Mindkét lencsefelületre tükröződésgátló bevonat került, amely kivételes, >99,7%-os fényáteresztést biztosít a teljes 400–700 nm-es spektrumra. A lencséket alakjuk szempontjából úgy tervezték, hogy a legjobb együttműködést biztosítsák az alább felsorolt diódákkal. Más lézerdiódákkal is alkalmazhatóak. Amennyiben kérdése van a lézerdiódájához megfelelő lencsepár kiválasztásával kapcsolatban, lépjen kapcsolatba velünk. A lencserendszert 638 nm lézerdiódákhoz tervezték:
- 500 mW Mitsubishi (ML501P73)
- 300 mW Mitsubishi (ML520G71)
- 700 mW Oclaro (HL63193)
Az optikai rendszer tesztje Oclaro 700 mW @ 1 A lézerdiódával lent látható. Ennek a lencsepárnak a használatával a lézersugár szélessége több mint háromszorosára csökkenthető.
A kimenő sugárfolt méretei 10 cm távolságban hengeres lencsék nélkül és azokkal.
A lézersugár folt méretei lencsékkel és lencsék nélkül 10 méter távolságban.
Mindkét lencse tükrözési vizsgálatának eredményét bemutató grafikon:
