Κυλινδρικοί Φακοί 3Χ Μεγέθυνση (AR 400-700 nm) RED
Το οπτικό σύστημα για τη μείωση της απόκλισης της δέσμης λέιζερ. Σχεδιασμένο για φαρδιές δέσμες RED ή 6 W BLUE, για παράδειγμα. Οι φακοί παρέχουν μεγέθυνση 3Χ και η απόκλιση της δέσμης διορθώνεται επίσης 3 φορές.
Περιγραφή προϊόντος
Σχετικά με τους Κυλινδρικούς Φακούς 3Χ Μεγέθυνση (AR 400-700 nm) RED
Το οπτικό σύστημα για τη μείωση της απόκλισης της δέσμης λέιζερ.
Ειδική αντιανακλαστική επίστρωση εφαρμόζεται και στις δύο επιφάνειες του φακού, εξασφαλίζοντας εξαιρετικά υψηλή διαπερατότητα φωτός >99,7 % σε όλο το φάσμα 400 nm - 700 nm. Οι φακοί σχεδιάστηκαν ως προς το σχήμα ώστε να εξασφαλίζουν βέλτιστη λειτουργία με τις διόδους που αναφέρονται παρακάτω. Μπορούν επίσης να χρησιμοποιηθούν και με άλλες διόδους λέιζερ. Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με την κατάλληλη επιλογή φακών για τη δίοδο λέιζερ σας, παρακαλούμε επικοινωνήστε μαζί μας. Το σύστημα φακών είναι σχεδιασμένο για διόδους λέιζερ 638 nm:
- 500 mW Mitsubishi ( ML501P73)
- 300 mW Mitsubishi (ML520G71)
- 700 mW Oclaro (HL63193)
Παρακάτω παρουσιάζεται δοκιμή του οπτικού συστήματος με δίοδο λέιζερ Oclaro 700 mW@ 1 A. Χρησιμοποιώντας αυτό το ζεύγος φακών είναι δυνατή η μείωση του πλάτους της δέσμης λέιζερ πάνω από τρεις φορές.
Διαστάσεις της δέσμης εξόδου σε απόσταση 10 cm χωρίς και με τους κυλινδρικούς φακούς.
Διαστάσεις του στίγματος δέσμης λέιζερ χωρίς και με φακούς σε απόσταση 10 μέτρων.

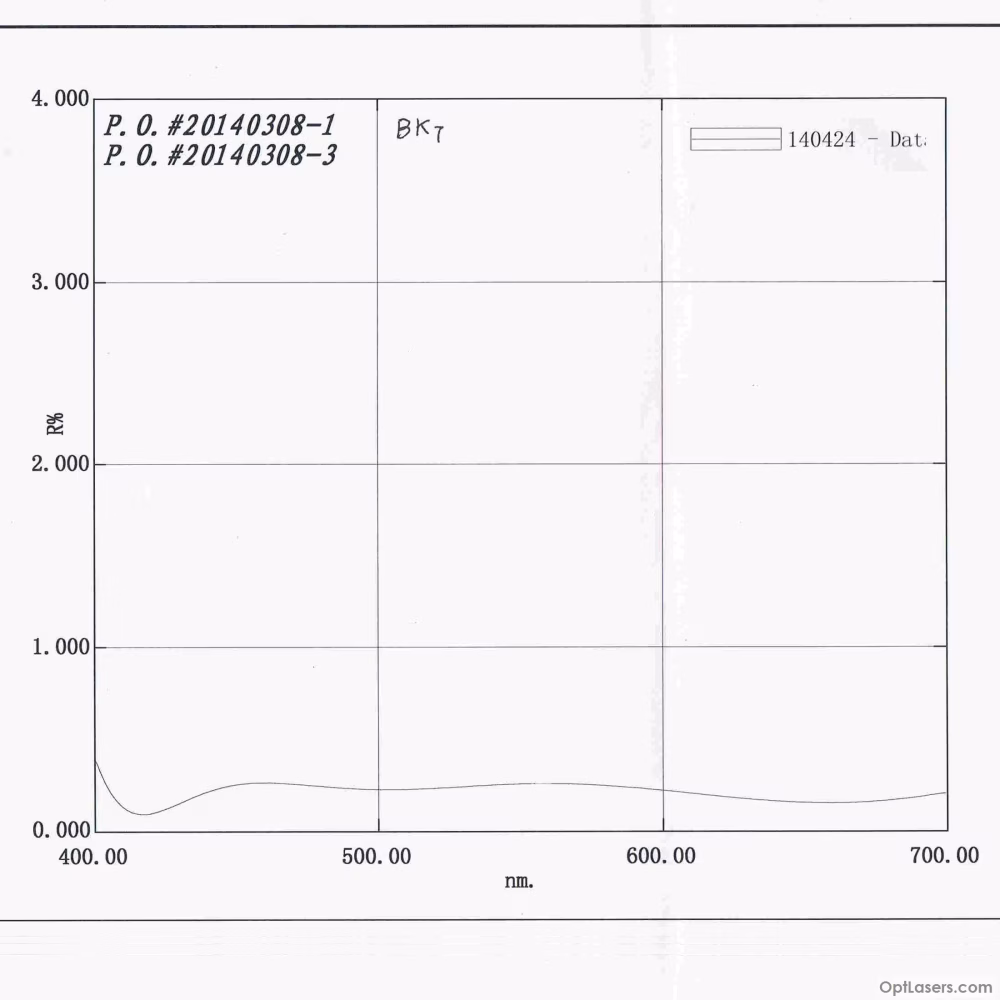

Γράφημα που απεικονίζει το αποτέλεσμα δοκιμής ανακλαστικότητας για τους δύο φακούς:
