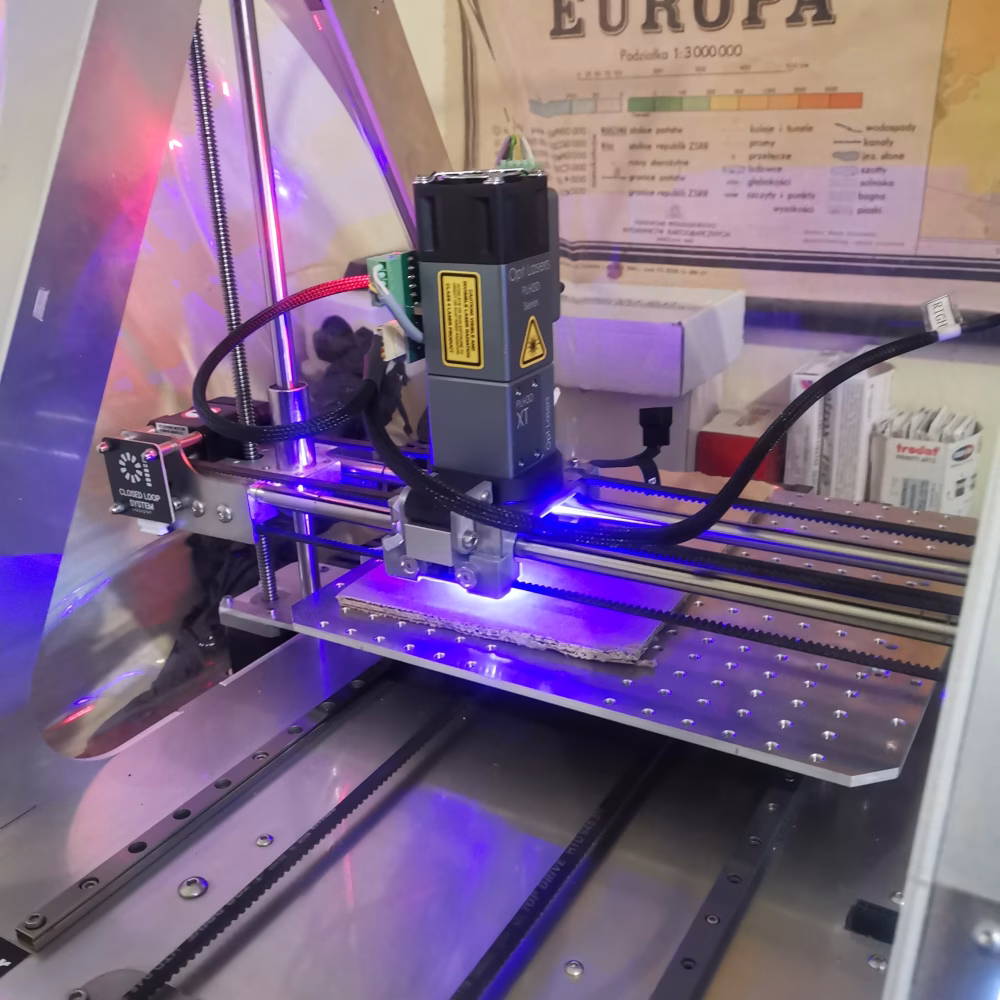

XT-50 6W Plug&Play Laser Kit für FAB Z-Morph 3D

Merkmale und Vorteile des PLH3D-XT-50 Lasergravur- und Schneidkopfes

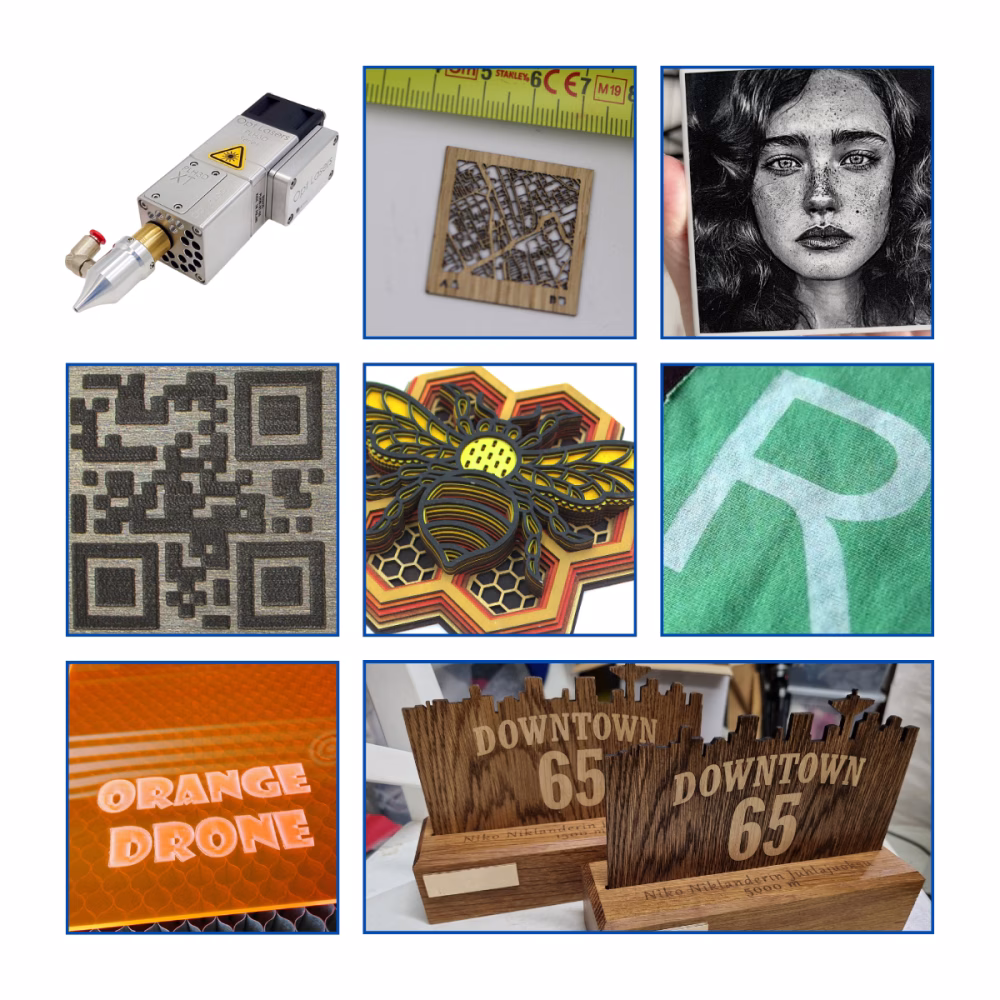

Präzisionsschneiden und -gravieren - Der blaue Laserkopf PLH3D-XT-50 ermöglicht das hochpräzise Gravieren und Schneiden verschiedener Materialien, darunter Holz, Karton, Gummi, Papier, Textilien, Leder, Kunststoff, Balsaholz, Sperrholz und mehr. Darüber hinaus ermöglicht er die Kennzeichnung von Edelstahl, Titan und bestimmten Stahlsorten mit geringer Wärmeleitfähigkeit. Weitere Einzelheiten finden Sie im Abschnitt Handbücher und Artikel.

Werkseitig voreingestellte Linse für hohe Präzision - Der PLH3D-XT-50 wird mit einer werkseitig voreingestellten Linse geliefert, die für hochauflösendes Gravieren und Schneiden optimiert ist. Der Laser ist auf 20 mm (von der Vorderseite des Lasers bis zur Arbeitsebene) vorfokussiert, um den kleinstmöglichen Strahlfleck zu gewährleisten, was sich in äußerst detaillierten Gravuren und sauberen Schnitten niederschlägt.

Vielseitige Eingangssignale - Der integrierte Treiber unterstützt analoge 0-5V-Eingänge und PWM/TTL-Signale (0-5V, 0-10V oder 0-24V), wodurch er mit den meisten CNC-Steuerungen kompatibel ist.

Eingebauter Lasertreiber für Stabilität und Leistung - Der PLH3D-XT-50 hat den Lasertreiber direkt in den Kopf integriert, was die Stabilität verbessert, das elektrische Rauschen reduziert und die Hochfrequenzmodulation unterstützt, was eine präzise Steuerung bei hohen Gravurgeschwindigkeiten ermöglicht.

Breite Stromversorgungskompatibilität - Der integrierte hocheffiziente DC-DC-Wandler unterstützt einen 12V-24V-Eingang und gewährleistet eine geringe Wärmeentwicklung sowie einen integrierten Überspannungsschutz.

Keine zusätzliche Kühlung erforderlich - Der Laserkopf verfügt über ein optimiertes Kühlkörperdesign, das in mehreren Prototypen getestet wurde, um eine minimale Wärmeentwicklung zu gewährleisten. Der integrierte Hochleistungslüfter des Moduls entfernt den Rauch aus dem Arbeitsbereich und hält die Laserdiode kühl.

Ultrahochauflösende Linse - Der PLH3D-XT-50 ist mit einer hochauflösenden Triplet-Linse ausgestattet, die das Laserlicht auf den kleinstmöglichen Punkt fokussiert und so eine extrem detaillierte Gravur ermöglicht. Die Antireflexionsbeschichtung (AR) maximiert die Lasereffizienz und verbessert den Gravurkontrast und die Schnittleistung.

Leistungsstarker integrierter Lüfter - Rauchabsaugung und Kühlung - Das Lasermodul ist mit einem der leistungsstärksten Lüfter auf dem Markt für seine Größe ausgestattet, der einen Luftstrom von 43 m³/h (25 CFM) liefert und sowohl eine effiziente Kühlung als auch Rauchabsaugung gewährleistet, was die Lebensdauer der Optik verlängert und die Gravurpräzision verbessert.

Kompatibel mit einer Reihe von Zubehör - Zur Verbesserung der Benutzerfreundlichkeit und Sicherheit bieten wir hochwertiges, CNC-gefrästes Zubehör an, darunter Montagehalterungen, Luftunterstützungsdüsen und Schutzgehäuse. Sehen Sie sich unser Zubehör für die PLH3D-Serie an.

OEM-Anpassung möglich - Wir bieten OEM-Anpassung für Hersteller von 3D-Druckern und CNC-Maschinen.

Parameter des Lasertreibers

• Maximale Ausgangsstromkapazität: 5 A
• Typischer Ausgangsstrom: 3-3,5 A
• Eingangsspannung: 12-24V
• Eingangsstrom: max. 2 A
• Integrierter Mikrocontroller für Temperaturmessung und Softstart
• Thermisches Schutzsystem: Automatische Abschaltung bei 45°C
• Soft-Start-Funktion für Diodenschutz
• Schutz vor elektrostatischer Entladung (ESD)
• Schutz vor Rückwärtsspannung
• Überstromschutz
• Kompaktes Design mit 90% Wirkungsgrad
• Unterstützt CW-Modus und Eingangssteuerungsmodus
• Kompatibel mit PWM/TTL- und Analogeingängen
• Modulationsbandbreite: 0-30 kHz

Erweiterte Sicherheitsfunktionen

Der PLH3D-XT-50 verfügt über mehrere Schutzschichten, die Sicherheit und Langlebigkeit gewährleisten:

• Thermisches Schutzsystem - Automatische Abschaltung bei einer Umgebungstemperatur von über 45°C.
• Überspannungs- und Verpolungsschutz - Verhindert Schäden durch falsche Anschlüsse.
• Schutz vor elektrostatischen Entladungen (ESD) - Gewährleistet eine lange Lebensdauer der Diode.
• Optisch isolierte Eingänge - Verhindert elektrische Interferenzen.

Wichtige Sicherheitsinformationen

Warnung:

• Laserstrahlung ist gefährlich, auch wenn sie reflektiert oder gestreut wird.
• Verwenden Sie immer einen geeigneten Laserschutzfilter für Wellenlängen von 430-480 nm.
• Richten Sie den Laser niemals auf Menschen oder Tiere.
• Berühren Sie den Strahl nicht; er kann Verbrennungen oder Verletzungen verursachen.
• Vermeiden Sie es, beim Schneiden oder Gravieren in den Strahlenpunkt zu starren.
• Laserprodukt der Klasse 4 - angemessene Vorsichtsmaßnahmen sind erforderlich.
