XT-50 6W Plug&Play -laserpaketti FAB Z-Morph 3D -laitteelle

PLH3D-XT-50-laserkaiverrus- ja leikkauspään ominaisuudet ja edut

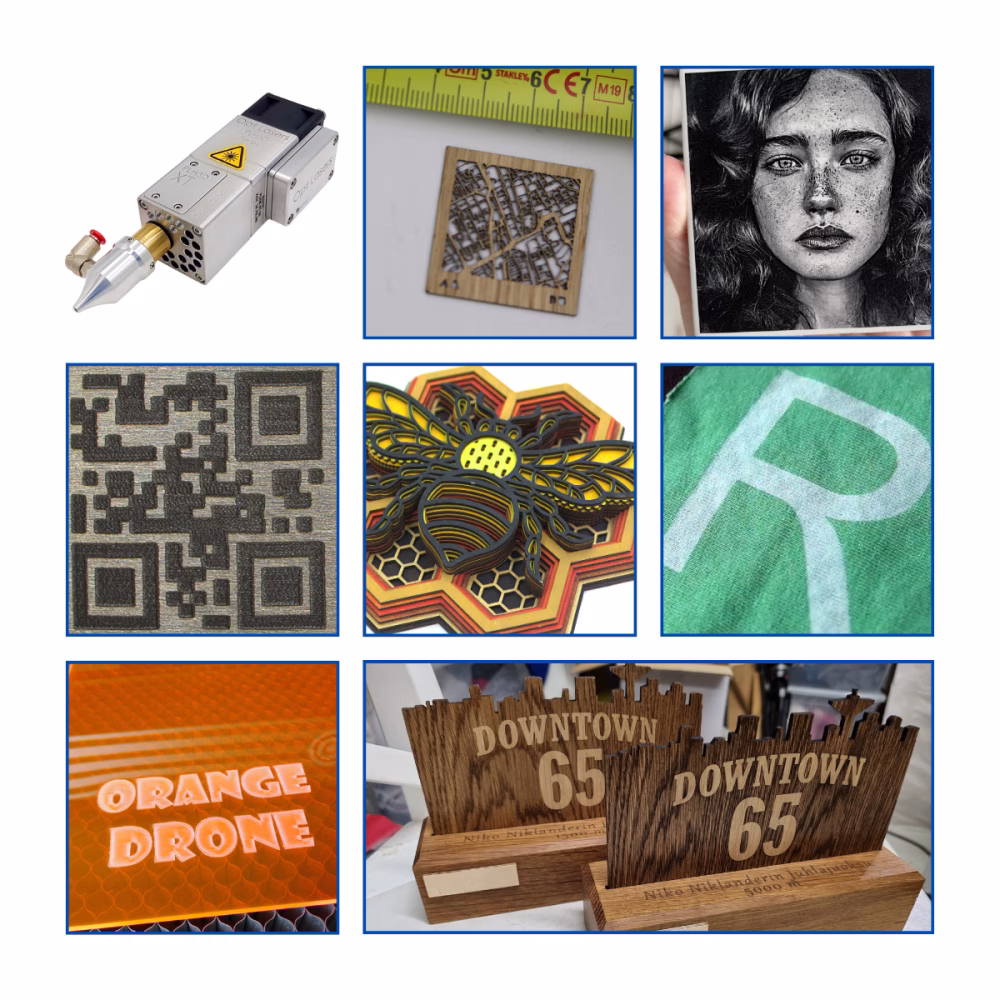

Tarkkuusleikkaus ja -kaiverrus - Sininen laserpää PLH3D-XT-50 mahdollistaa erittäin tarkan kaiverruksen ja leikkauksen eri materiaaleista, kuten puusta, pahvista, kumista, paperista, tekstiileistä, nahasta, muovista, balsasta, vanerista ja muista materiaaleista. Lisäksi sillä voidaan merkitä ruostumatonta terästä, titaania ja tiettyjä terästyyppejä, joiden lämmönjohtavuus on alhainen. Lisätietoja on kohdassa Käsikirjat ja artikkelit.

Tehdasasetettu linssi suurta tarkkuutta varten - PLH3D-XT-50:ssä on tehdasasetettu linssi, joka on optimoitu korkean resoluution kaiverrukseen ja leikkaukseen. Laser on esitarkennettu 20 mm: n etäisyydelle (laserin etupinnasta työtasoon), mikä takaa pienimmän mahdollisen sädekeilan, mikä tarkoittaa erittäin yksityiskohtaista kaiverrusta ja puhtaita leikkauksia.

Monipuoliset tulosignaalit - Sisäänrakennettu ohjain tukee 0-5V:n analogista tuloa ja PWM/TTL-signaaleja (0-5V, 0-10V tai 0-24V), joten se on yhteensopiva useimpien CNC-ohjainten kanssa.

Sisäänrakennettu laserohjain takaa vakauden ja suorituskyvyn - PLH3D-XT-50 integroi laserohjaimen suoraan päähän, mikä parantaa vakautta, vähentää sähköistä kohinaa ja tukee suurtaajuusmodulaatiota, mikä mahdollistaa tarkan ohjauksen suurilla kaiverrusnopeuksilla.

Laaja virtalähdeyhteensopivuus - Integroitu tehokas DC-DC-muunnin tukee 12V-24V-tuloa, mikä takaa alhaisen lämmöntuoton ja sisäänrakennetun ylijännitesuojan.

Lisäjäähdytystä ei tarvita - Laserpäässä on optimoitu jäähdytyselementtisuunnittelu, joka on testattu useissa prototyypeissä, jotta varmistetaan minimaalinen lämmöntuotto. Moduulin integroitu tehokas tuuletin poistaa savun työskentelyalueelta ja pitää samalla laserdiodin viileänä.

Erittäin korkean resoluution linssi - PLH3D-XT-50:ssä on korkean resoluution triplettilinssi, joka on suunniteltu keskittämään laservalo pienimpään mahdolliseen pisteeseen erittäin yksityiskohtaista kaiverrusta varten. Heijastuksenestopinnoite (AR) maksimoi laserin tehokkuuden, mikä parantaa kaiverruskontrastia ja leikkaustehoa.

Tehokas integroitu tuuletin - savunpoisto ja jäähdytys - Lasermoduuli on varustettu yhdellä markkinoiden tehokkaimmista tuulettimista kokoonsa nähden, joka tuottaa 43 m³/h (25 CFM ) ilmavirran, mikä takaa sekä tehokkaan jäähdytyksen että savunpoiston, pidentää optiikan käyttöikää ja parantaa kaiverrustarkkuutta.

Yhteensopiva useiden lisävarusteiden kanssa - Käyttäjäkokemuksen ja turvallisuuden parantamiseksi tarjoamme korkealaatuisia CNC-koneistettuja lisävarusteita, kuten kiinnitystelineitä, ilma-avustussuuttimia ja suojakoteloita. Tutustu PLH3D-sarjan tarvikkeisiimme.

OEM-kustomointi saatavilla - Tarjoamme OEM-kustomointia 3D-tulostimien ja CNC-koneiden valmistajille.

Laserohjaimen parametrit

• Suurin lähtövirran kapasiteetti: 5 A
• Tyypillinen lähtövirta: 3-3,5 A
• Tulojännite: 12-24V
• Tulovirta: enintään 2 A
• Integroitu mikrokontrolleri lämpötilan mittausta ja pehmeää käynnistystä varten
• Lämpösuojausjärjestelmä: 45 °C:n lämpötilassa: Automaattinen sammutus
• Pehmeä käynnistysominaisuus diodisuojausta varten
• Sähköstaattisen purkauksen (ESD) suojaus.
• Käänteisjännitesuojaus
• Ylivirtasuojaus
• Kompakti rakenne ja 90 % hyötysuhde
• Tukee CW-tilaa ja tulonohjaustilaa
• Yhteensopiva PWM/TTL- ja analogisten tulojen kanssa
• Modulointikaistanleveys: 0-30 kHz

Kehittyneet turvallisuusominaisuudet

PLH3D-XT-50 sisältää useita suojakerroksia, jotka takaavat turvallisuuden ja pitkäikäisyyden:

• Lämpösuojajärjestelmä - Automaattinen sammutus, jos ympäristön lämpötila ylittää 45 °C.
• Ylijännite- ja käänteispolariteettisuojaus - Estää väärien kytkentöjen aiheuttamat vahingot.
• Sähköstaattisen purkauksen (ESD) suojaus - Varmistaa diodien pitkän käyttöiän.
• Optisesti eristetyt tulot - Estää sähköiset häiriöt.

Tärkeitä turvallisuustietoja

Varoitus:

• Lasersäteily on vaarallista myös heijastuneena tai sironneena.
• Käytä aina asianmukaista lasersuojasuodatinta 430-480 nm:n aallonpituuksille.
• Älä koskaan suuntaa laseria ihmisiä tai eläimiä kohti.
• Älä kosketa sädettä; se voi aiheuttaa palovammoja tai vammoja.
• Vältä tuijottamasta sädekohtaa leikkaamisen tai kaiverruksen aikana.
• Luokan 4 lasertuote - asianmukaiset varotoimet ovat tarpeen.
