XT-50 6W Plug&Play-lasersæt til FAB Z-Morph 3D

Funktioner og fordele ved PLH3D-XT-50 lasergraverings- og skærehoved

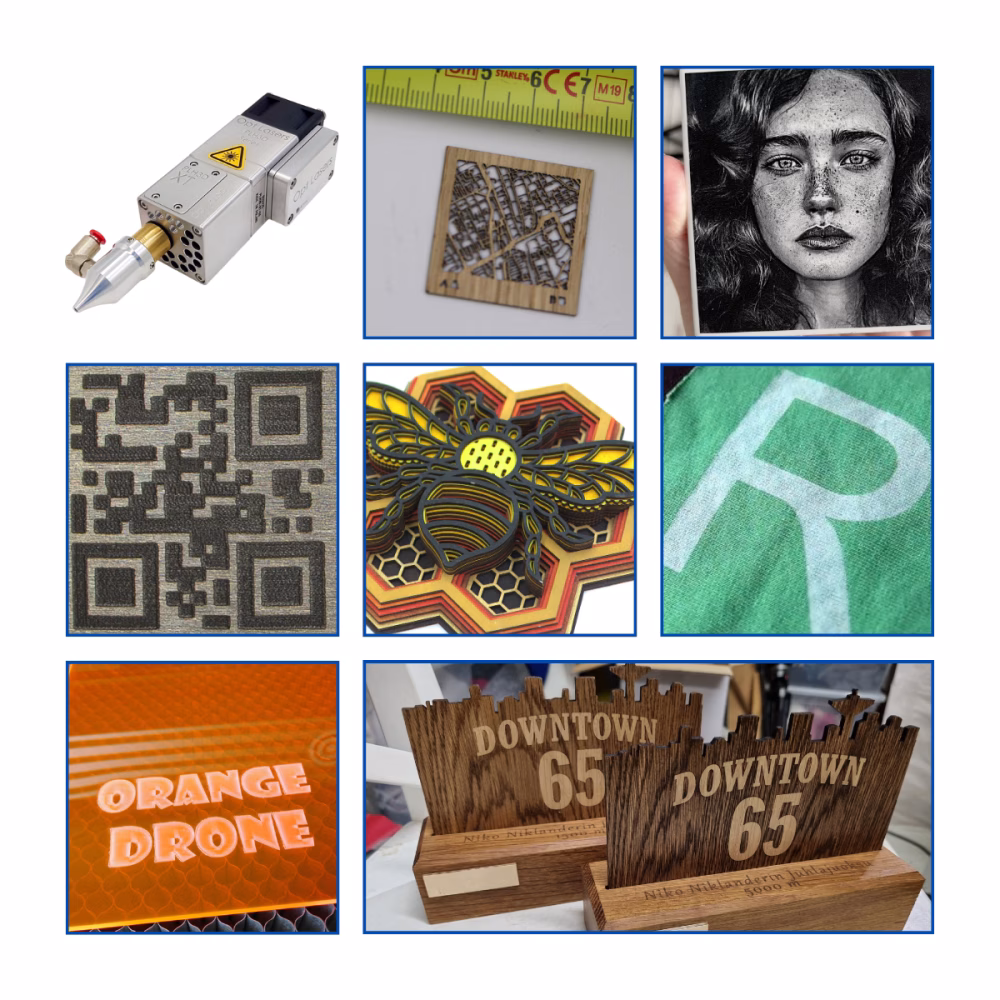

Præcisionsskæring og -gravering - Det blå laserhoved PLH3D-XT-50 muliggør gravering og skæring med høj præcision i forskellige materialer, herunder træ, pap, gummi, papir, tekstiler, læder, plast, balsa, krydsfiner og meget mere. Derudover giver det mulighed for at markere rustfrit stål, titanium og visse typer stål med lav varmeledningsevne. Se afsnittet Manualer og artikler for flere detaljer.

Fabriksindstillet linse til høj præcision - PLH3D-XT-50 leveres med en fabriksindstillet linse, der er optimeret til gravering og skæring i høj opløsning. Laseren er forfokuseret på 20 mm (fra laserens forside til arbejdsplanet), hvilket sikrer den mindst mulige stråleplet, som giver ultradetaljeret gravering og rene snit.

Alsidige indgangssignaler - Den indbyggede driver understøtter 0-5V analogt input og PWM/TTL-signaler (0-5V, 0-10V eller 0-24V), hvilket gør den kompatibel med de fleste CNC-controllere.

Indbygget laserdriver for stabilitet og ydeevne - PLH3D-XT-50 integrerer laserdriveren direkte i hovedet, hvilket forbedrer stabiliteten, reducerer elektrisk støj og understøtter højfrekvent modulation, hvilket giver mulighed for præcis kontrol ved høje graveringshastigheder.

Bred strømforsyningskompatibilitet - Den integrerede højeffektive DC-DC-konverter understøtter 12V-24V input, hvilket sikrer lav varmeudvikling og indbygget overspændingsbeskyttelse.

Ingen ekstra køling nødvendig - Laserhovedet har et optimeret kølelegemedesign, der er testet på tværs af flere prototyper for at sikre minimal varmeudvikling. Modulets integrerede højtydende ventilator fjerner røg fra arbejdsområdet og holder samtidig laserdioden kølig.

Linse med ultrahøj opløsning - PLH3D-XT-50 indeholder en tripletlinse med høj opløsning, der er designet til at fokusere laserlyset på det mindst mulige sted til ultradetaljeret gravering. Antirefleksbelægningen (AR) maksimerer lasereffektiviteten og forbedrer graveringskontrasten og skæreevnen.

Kraftig integreret blæser - røgfjernelse og køling - Lasermodulet er udstyret med en af de kraftigste blæsere på markedet i forhold til størrelsen, der leverer en luftstrøm på 43 m³/t (25 CFM), hvilket sikrer både effektiv køling og røgfjernelse, forlænger optikkens levetid og forbedrer graveringspræcisionen.

Kompatibel med en række tilbehør - For at forbedre brugeroplevelsen og sikkerheden tilbyder vi CNC-bearbejdet tilbehør af høj kvalitet, herunder monteringsbeslag, luftdyser og beskyttelseskabinetter. Se vores tilbehør til PLH3D-serien.

Mulighed forOEM-tilpasning - Vi tilbyder OEM-tilpasning til producenter af 3D-printere og CNC-maskiner.

Parametre for laserdrivere

• Maksimal kapacitet for udgangsstrøm: 5 A
• Typisk udgangsstrøm: 3-3,5 A
• Indgangsspænding: 12-24V
• Indgangsstrøm: maks. 2 A
• Integreret mikrocontroller til temperaturmåling og blød start
• Termisk beskyttelsessystem: Automatisk nedlukning ved 45 °C
• Soft start-funktion til diodebeskyttelse
• Beskyttelse mod elektrostatisk afladning (ESD)
• Beskyttelse mod omvendt spænding
• Beskyttelse mod overstrøm
• Kompakt design med 90 % effektivitet
• Understøtter CW-tilstand og input-kontroltilstand
• Kompatibel med PWM/TTL og analoge indgange
• Modulationsbåndbredde: 0-30 kHz

Avancerede sikkerhedsfunktioner

PLH3D-XT-50 har flere beskyttelseslag, der sikrer sikkerhed og lang levetid:

• Termisk beskyttelsessystem - Automatisk nedlukning, hvis omgivelsestemperaturen overstiger 45 °C.
• Beskyttelse mod overspænding og omvendt polaritet - Forhindrer skader som følge af forkerte tilslutninger.
• Beskyttelse mod elektrostatisk afladning (ESD) - Sikrer lang levetid for dioder.
• Optisk isolerede indgange - Forhindrer elektrisk interferens.

Vigtige sikkerhedsoplysninger

Forsigtighed:

• Laserstråling er farlig, selv når den reflekteres eller spredes.
• Brug altid et passende lasersikkerhedsfilter til bølgelængder på 430-480 nm.
• Ret aldrig laseren mod mennesker eller dyr.
• Rør ikke ved strålen; det kan forårsage forbrændinger eller skader.
• Undgå at stirre på strålepunktet, mens du skærer eller graverer.
• Klasse 4-laserprodukt - passende forholdsregler er påkrævet.
