XT-50 6W Plug&Play lézer készlet a FAB Z-Morph 3D-hez

A PLH3D-XT-50 lézergravírozó és -vágó fej jellemzői és előnyei

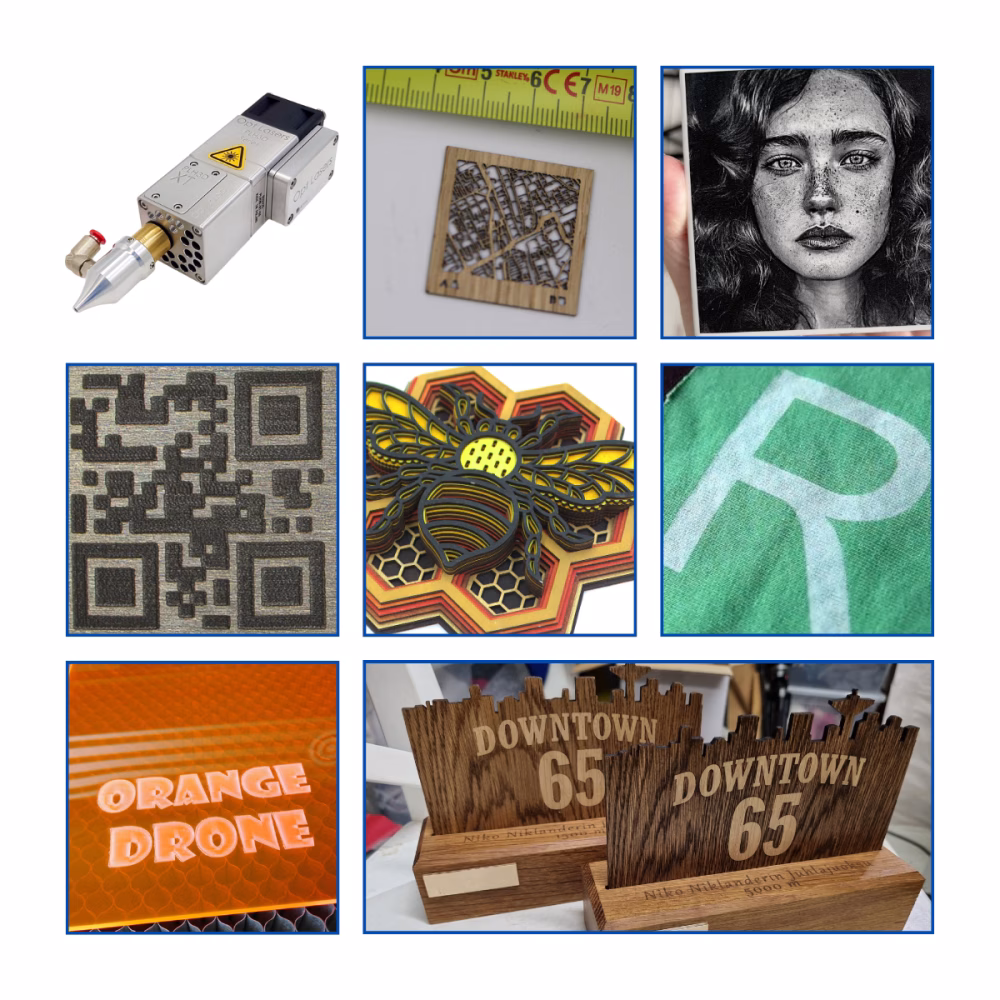

Precíziós vágás és gravírozás - A PLH3D-XT-50 kék lézerfej lehetővé teszi a különböző anyagok, többek között fa, karton, gumi, papír, textil, bőr, műanyag, balsa, rétegelt lemez és más anyagok nagy pontosságú gravírozását és vágását. Ezenkívül lehetővé teszi a rozsdamentes acél, a titán és bizonyos alacsony hővezető képességű acélfajták jelölését. További részletekért tekintse meg a Kézikönyvek és cikkek részt.

Gyárilag előre beállított lencse a nagy pontosságért - A PLH3D-XT-50 gyárilag beállított lencsével rendelkezik, amelyet nagy felbontású gravírozáshoz és vágáshoz optimalizáltak. A lézer 20 mm-re van előre fókuszálva (a lézer elülső felületétől a munkasíkig), ami a lehető legkisebb sugárfoltot biztosítja, ami rendkívül részletes gravírozást és tiszta vágásokat eredményez.

Sokoldalú bemeneti jelek - A beépített meghajtó támogatja a 0-5V-os analóg bemenetet és a PWM/TTL jeleket (0-5V, 0-10V vagy 0-24V), így kompatibilis a legtöbb CNC-vezérlővel.

Beépített lézermeghajtó a stabilitásért és a teljesítményért - A PLH3D-XT-50 közvetlenül a fejbe integrálja a lézermeghajtót, javítva a stabilitást, csökkentve az elektromos zajt, és támogatva a nagyfrekvenciás modulációt, lehetővé téve a pontos vezérlést nagy gravírozási sebességeknél.

Széles tápegység-kompatibilitás - Az integrált, nagy hatékonyságú DC-DC átalakító támogatja a 12V-24V-os bemenetet, biztosítva az alacsony hőtermelést és a beépített túlfeszültség-védelmet.

Nincs szükség további hűtésre - A lézerfej optimalizált hűtőborda kialakítással rendelkezik, amelyet több prototípuson teszteltek a minimális hőfelhalmozódás biztosítása érdekében. A modul beépített nagy teljesítményű ventilátora eltávolítja a füstöt a munkaterületről, miközben a lézerdiódát hűvösen tartja.

Ultra-nagyfelbontású lencse - A PLH3D-XT-50 nagyfelbontású triplet lencsét tartalmaz, amelyet úgy terveztek, hogy a lézerfényt a lehető legkisebb pontba fókuszálja a rendkívül részletes gravírozáshoz. A tükröződésmentes (AR) bevonat maximalizálja a lézer hatékonyságát, javítva a vésési kontrasztot és a vágási teljesítményt.

Erőteljes beépített ventilátor - Füsteltávolítás és hűtés - A lézermodul a piacon a méretéhez képest az egyik legerősebb ventilátorral van felszerelve, amely 43 m³/h (25 CFM ) légáramot biztosít, így hatékony hűtést és füsteltávolítást egyaránt biztosít, meghosszabbítva az optika élettartamát és fokozva a gravírozási pontosságot.

Kompatibilis számos tartozékkal - A felhasználói élmény és a biztonság fokozása érdekében kiváló minőségű, CNC-megmunkált tartozékokat kínálunk, beleértve a rögzítőkonzolokat, a légsegítő fúvókákat és a védőburkolatokat. Tekintse meg a PLH3D sorozathoz tartozó tartozékainkat.

OEM testreszabás elérhető - OEM testreszabást biztosítunk 3D nyomtatók és CNC gépek gyártói számára.

Lézer meghajtó paraméterei

• Maximális kimeneti áramkapacitás: 5 A
• Tipikus kimeneti áram: 3-3,5 A
• Bemeneti feszültség: 12-24V
• Bemeneti áram: max. 2 A
• Integrált mikrokontroller a hőmérsékletméréshez és a lágy indításhoz
• Hővédelmi rendszer: °C-on automatikus kikapcsolás: Automatikus kikapcsolás 45 °C-on
• Lágyindítási funkció a diódás védelemhez
• Elektrosztatikus kisülés (ESD) elleni védelem
• Fordított feszültség elleni védelem
• Túláramvédelem
• Kompakt kialakítás 90%-os hatékonysággal
• Támogatja a CW üzemmódot és a bemeneti vezérlési üzemmódot
• Kompatibilis a PWM/TTL és analóg bemenetekkel
• Modulációs sávszélesség: 0-30 kHz

Fejlett biztonsági funkciók

A PLH3D-XT-50 többrétegű védelmet tartalmaz, amely biztosítja a biztonságot és a hosszú élettartamot:

• Termikus védelmi rendszer - Automatikus leállás, ha a környezeti hőmérséklet meghaladja a 45°C-ot.
• Túlfeszültség- és fordított polaritásvédelem - Megakadályozza a helytelen csatlakozásokból eredő károkat.
• Elektrosztatikus kisülés (ESD) védelem - Biztosítja a diódák hosszú élettartamát.
• Optikailag szigetelt bemenetek - Megakadályozza az elektromos interferenciát.

Fontos biztonsági információk

Vigyázat!

• A lézersugárzás még visszavert vagy szórt állapotban is veszélyes.
• Mindig használjon megfelelő lézervédelmi szűrőt a 430-480 nm-es hullámhosszúságú sugárzáshoz.
• Soha ne irányítsa a lézert emberekre vagy állatokra.
• Ne érintse meg a sugárnyalábot; égési sérüléseket vagy sérüléseket okozhat.
• Vágás vagy gravírozás közben ne bámuljon a sugárfoltba.
• 4. osztályú lézertermék - Megfelelő óvintézkedések szükségesek.
