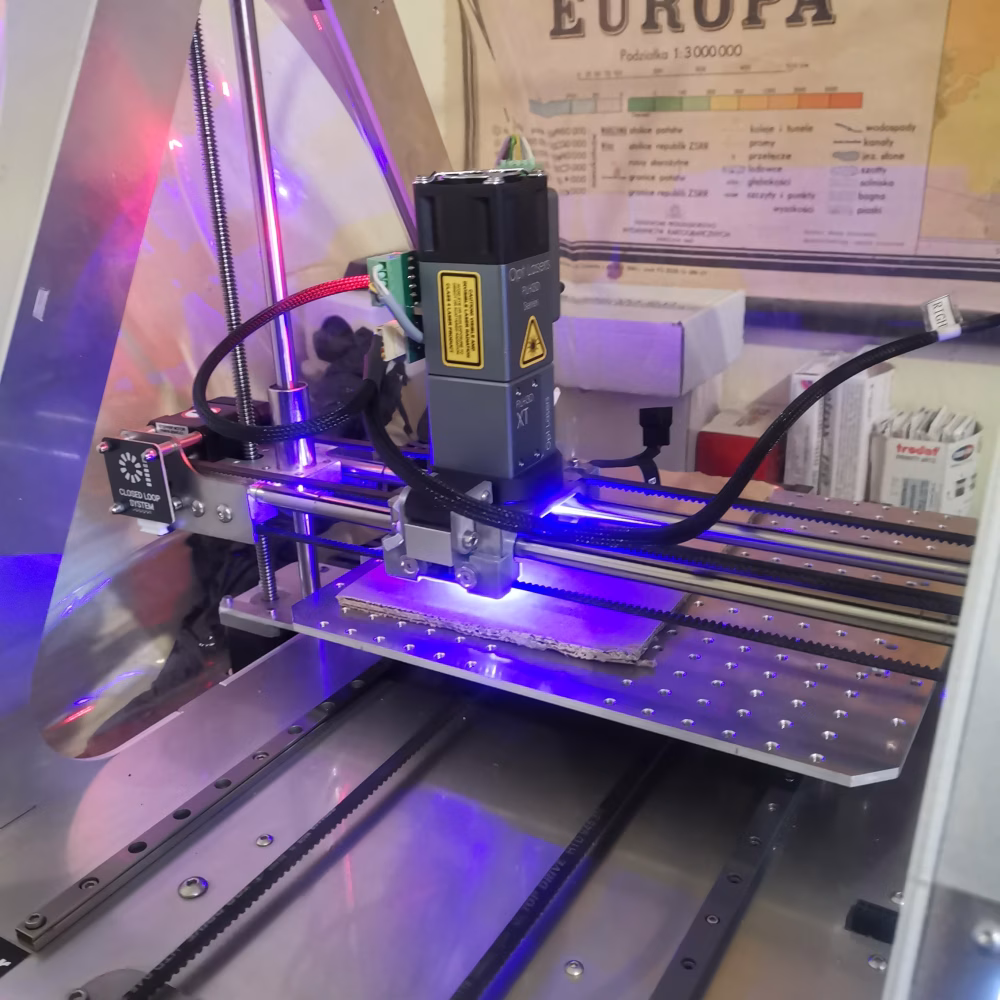

FAB Z-Morph 3D用XT-50 6Wプラグアンドプレイレーザーキット

PLH3D-XT-50 レーザー彫刻・切断ヘッドの特長と利点

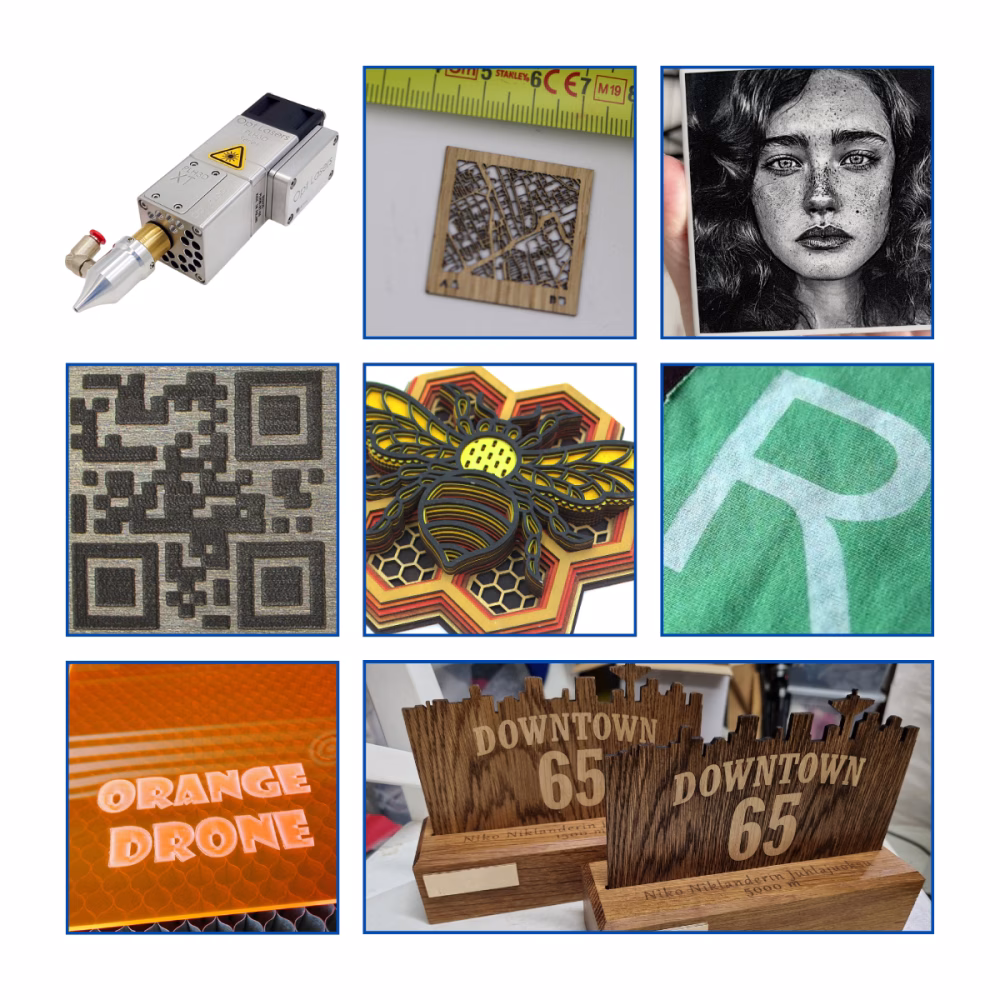

高精度切断および彫刻-PLH3D-XT-50ブルーレーザーヘッドは、木材、厚紙、ゴム、紙、織物、皮革、プラスチック、バルサ、合板など、さまざまな素材の高精度彫刻および切断を可能にします。さらに、ステンレス鋼、チタン、熱伝導率の低い特定の種類の鋼鉄へのマーキングも可能。詳しくは、マニュアルと記事のセクションをご覧ください。

高精度の工場出荷時プリセットレンズ- PLH3D-XT-50には、高解像度の彫刻および切断用に最適化された工場出荷時プリセットレンズが付属しています。レーザーの前面から作業面までの焦点距離を20 mmに設定し、可能な限り小さなビームスポットを確保。

多彩な入力信号- 内蔵ドライバは、0～5Vのアナログ入力とPWM/TTL信号（0～5V、0～10V、または0～24V）をサポートし、ほとんどのCNCコントローラと互換性があります。

レーザードライバー内蔵による安定性とパフォーマンス- PLH3D-XT-50は、レーザードライバーをヘッドに直接内蔵することで、安定性を向上させ、電気ノイズを低減し、高周波変調に対応しているため、高速彫刻でも正確な制御が可能です。

幅広い電源互換性- 内蔵の高効率DC-DCコンバーターは、12V～24V入力をサポートし、低発熱と内蔵の過電圧保護を保証します。

追加の冷却は不要- レーザーヘッドは、最適化されたヒートシンク設計を採用し、複数のプロトタイプでテストして熱の蓄積を最小限に抑えています。モジュールに内蔵された高性能ファンにより、レーザーダイオードを冷却しながら作業エリアから煙を取り除きます。

超高解像度レンズ- PLH3D-XT-50には高解像度トリプレットレンズが搭載されており、レーザー光を可能な限り小さなスポットに集光し、超細密な彫刻ができるように設計されています。反射防止（AR）コーティングがレーザー効率を最大化し、彫刻のコントラストとカッティング性能を向上させます。

強力な内蔵ファン - 煙除去および冷却- レーザーモジュールには、そのサイズに対して市場で最も強力なファンの1つが装備されており、43 m³/h (25 CFM)のエアフローを提供します。効率的な冷却と煙除去の両方を保証し、光学部品の寿命を延ばし、彫刻精度を向上させます。

さまざまなアクセサリとの互換性- ユーザー体験と安全性を高めるため、取り付けブラケット、エアアシストノズル、保護筐体など、高品質のCNC加工アクセサリを提供しています。PLH3Dシリーズのアクセサリーをご覧ください。

OEMカスタマイズが可能- 当社は、3DプリンターおよびCNCマシンメーカー向けにOEMカスタマイズを提供しています。

レーザードライバのパラメータ

• 最大出力電流容量：5 A
• 標準出力電流：3-3.5 A
• 入力電圧：12-24V
• 入力電流：最大2A
• 温度測定およびソフトスタート用マイクロコントローラー内蔵
• 熱保護システム：45℃で自動シャットダウン
• ダイオード保護用ソフトスタート機能
• 静電気放電（ESD）保護
• 逆電圧保護
• 過電流保護
• 効率90%のコンパクト設計
• CWモードおよび入力制御モードをサポート
• PWM/TTLおよびアナログ入力に対応
• 変調帯域幅：0～30 kHz

高度な安全機能

PLH3D-XT-50は、安全性と長寿命を確保するため、複数の保護層を備えています：

• 熱保護システム- 周囲温度が45℃を超えると自動シャットダウン。
• 過電圧および逆極性保護- 誤接続による損傷を防止します。
• 静電気放電（ESD）保護- ダイオードの長寿命を保証します。
• 光絶縁入力- 電気的干渉を防ぎます。

重要な安全情報

注意

• レーザー放射は、反射または散乱した場合でも危険です。
• 波長430～480nm用の適切なレーザー安全フィルターを常に使用してください。
• レーザーを人や動物に向けないでください。
• 火傷や怪我の原因となります。
• 切断または彫刻中は、ビームスポットを凝視しないでください。
• クラス4レーザー製品-適切な予防措置が必要です。
