XT-50 6W Plug&Play Laser Kit pour FAB Z-Morph 3D

Caractéristiques et avantages de la tête de gravure et de découpe laser PLH3D-XT-50

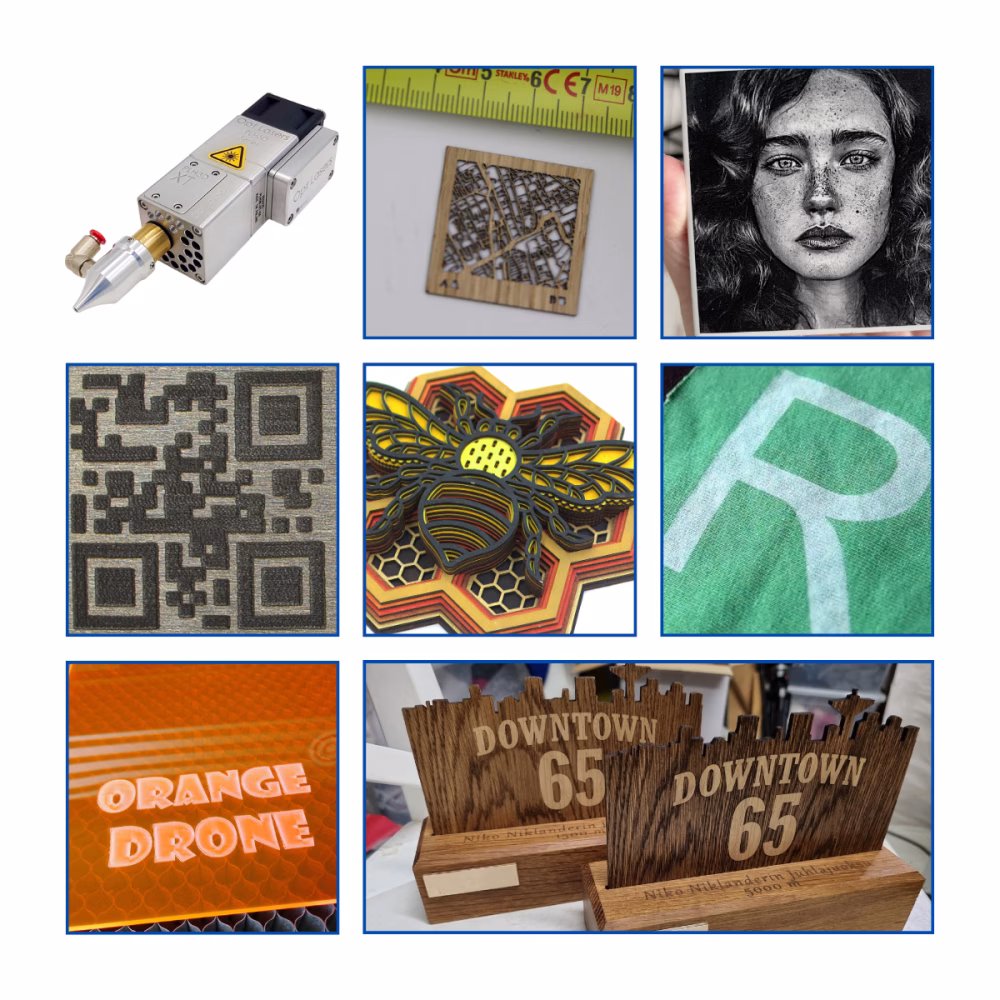

Découpe et gravure de précision - La tête laser bleue PLH3D-XT-50 permet une gravure et une découpe de haute précision de divers matériaux, notamment le bois, le carton, le caoutchouc, le papier, les textiles, le cuir, le plastique, le balsa, le contreplaqué et bien d'autres encore. En outre, elle permet de marquer l'acier inoxydable, le titane et certains types d'acier à faible conductivité thermique. Pour plus de détails, consultez la section Manuels et articles.

Lentille préréglée en usine pour une haute précision - Le PLH3D-XT-50 est livré avec une lentille préréglée en usine, optimisée pour la gravure et la découpe haute résolution. Le laser est pré-focalisé à 20 mm (de la surface avant du laser au plan de travail), garantissant le plus petit spot de faisceau possible, ce qui se traduit par une gravure ultra-détaillée et des coupes nettes.

Signaux d'entrée polyvalents - Le pilote intégré prend en charge l'entrée analogique 0-5 V et les signaux PWM/TTL (0-5 V, 0-10 V ou 0-24 V), ce qui le rend compatible avec la plupart des contrôleurs CNC.

Pilote laser intégré pour la stabilité et la performance - Le PLH3D-XT-50 intègre le pilote laser directement dans la tête, ce qui améliore la stabilité, réduit le bruit électrique et prend en charge la modulation à haute fréquence, permettant un contrôle précis à des vitesses de gravure élevées.

Large compatibilité d'alimentation - Le convertisseur DC-DC intégré à haut rendement prend en charge les entrées 12V-24V, assurant une faible génération de chaleur et une protection intégrée contre les surtensions.

Aucun refroidissement supplémentaire n'est nécessaire - La tête laser est dotée d'un dissipateur thermique optimisé, testé sur plusieurs prototypes afin de garantir une accumulation minimale de chaleur. Le ventilateur haute performance intégré au module évacue la fumée de la zone de travail tout en maintenant la diode laser au frais.

Lentille ultra-haute résolution - Le PLH3D-XT-50 comprend une lentille triplet haute résolution, conçue pour concentrer la lumière laser dans le plus petit point possible pour une gravure ultra-détaillée. Le revêtement antireflet (AR) maximise l'efficacité du laser, améliorant le contraste de la gravure et les performances de découpe.

Ventilateur intégré puissant - Élimination des fumées et refroidissement - Le module laser est équipé de l'un des ventilateurs les plus puissants du marché pour sa taille, délivrant un flux d'air de 43 m³/h (25 CFM), assurant à la fois un refroidissement efficace et l'élimination des fumées, prolongeant la durée de vie de l'optique et améliorant la précision de la gravure.

Compatible avec une gamme d'accessoires - Pour améliorer l'expérience et la sécurité de l'utilisateur, nous proposons des accessoires usinés CNC de haute qualité, notamment des supports de montage, des buses d'assistance à l'air et des boîtiers de protection. Découvrez nos accessoires pour la série PLH3D.

Personnalisation OEM possible - Nous proposons une personnalisation OEM pour les fabricants d'imprimantes 3D et de machines CNC.

Paramètres du pilote laser

• Capacité maximale de courant de sortie : 5 A
• Courant de sortie typique : 3-3,5 A
• Tension d'entrée : 12-24V
• Courant d'entrée : max 2 A
• Microcontrôleur intégré pour la mesure de la température et le démarrage progressif
• Système de protection thermique : Arrêt automatique à 45°C
• Démarrage progressif pour la protection des diodes
• Protection contre les décharges électrostatiques (ESD)
• Protection contre les tensions inverses
• Protection contre les surintensités
• Conception compacte avec un rendement de 90
• Prend en charge le mode CW et le mode de contrôle d'entrée
• Compatible avec les entrées PWM/TTL et analogiques
• Largeur de bande de modulation : 0-30 kHz

Caractéristiques de sécurité avancées

Le PLH3D-XT-50 comprend plusieurs couches de protection, garantissant sécurité et longévité :

• Système de protection thermique - Arrêt automatique si la température ambiante dépasse 45°C.
• Protection contre les surtensions et les inversions de polarité: évite les dommages causés par des connexions incorrectes.
• Protection contre les décharges électrostatiques (ESD ) - Assure une longue durée de vie aux diodes.
• Entrées optiquement isolées - Empêche les interférences électriques.

Informations importantes en matière de sécurité

Attention :

• Le rayonnement laser est dangereux même lorsqu'il est réfléchi ou dispersé.
• Utilisez toujours un filtre de sécurité laser approprié pour les longueurs d'onde de 430 à 480 nm.
• Ne dirigez jamais le laser vers des personnes ou des animaux.
• Ne touchez pas le faisceau ; vous risqueriez de vous brûler ou de vous blesser.
• Évitez de fixer le point du faisceau pendant la découpe ou la gravure.
• Produit laser de classe 4 - Des précautions appropriées sont requises.
