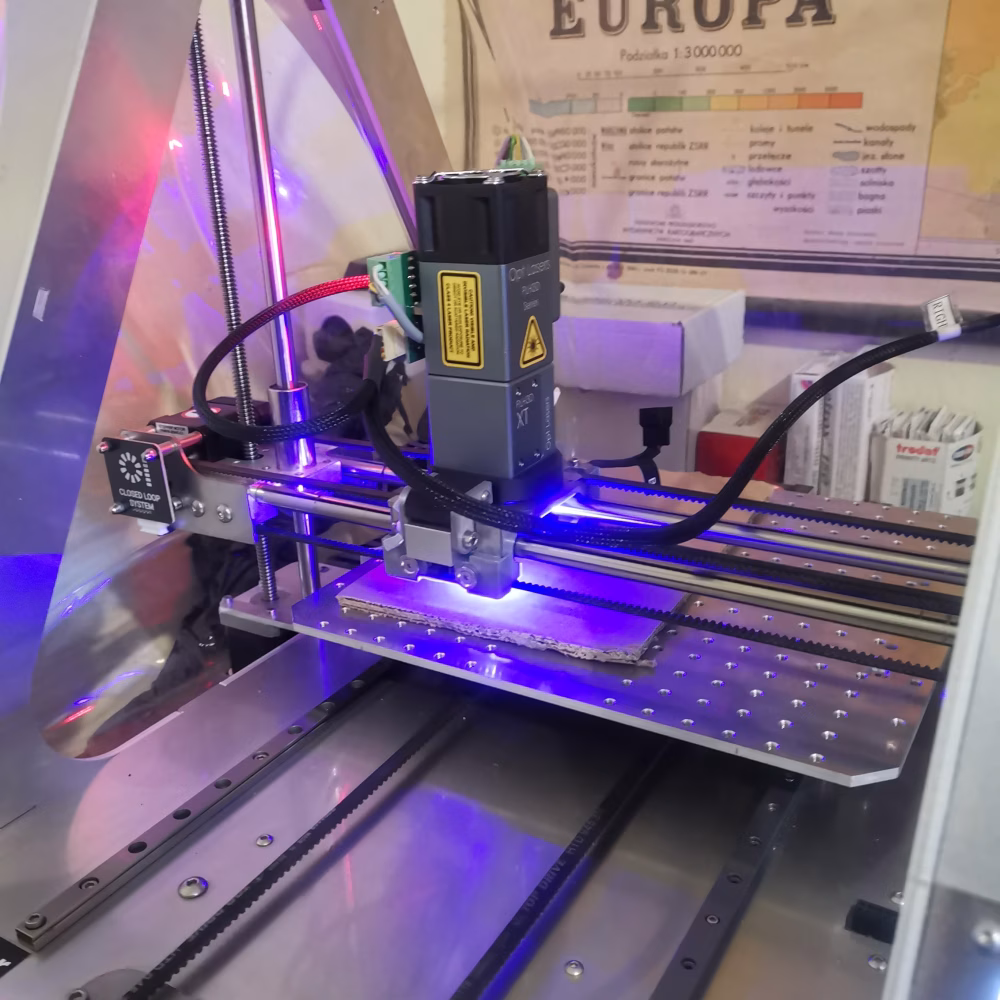

Zestaw laserowy XT-50 6W Plug&Play dla FAB Z-Morph 3D

Cechy i zalety głowicy do grawerowania i cięcia laserowego PLH3D-XT-50

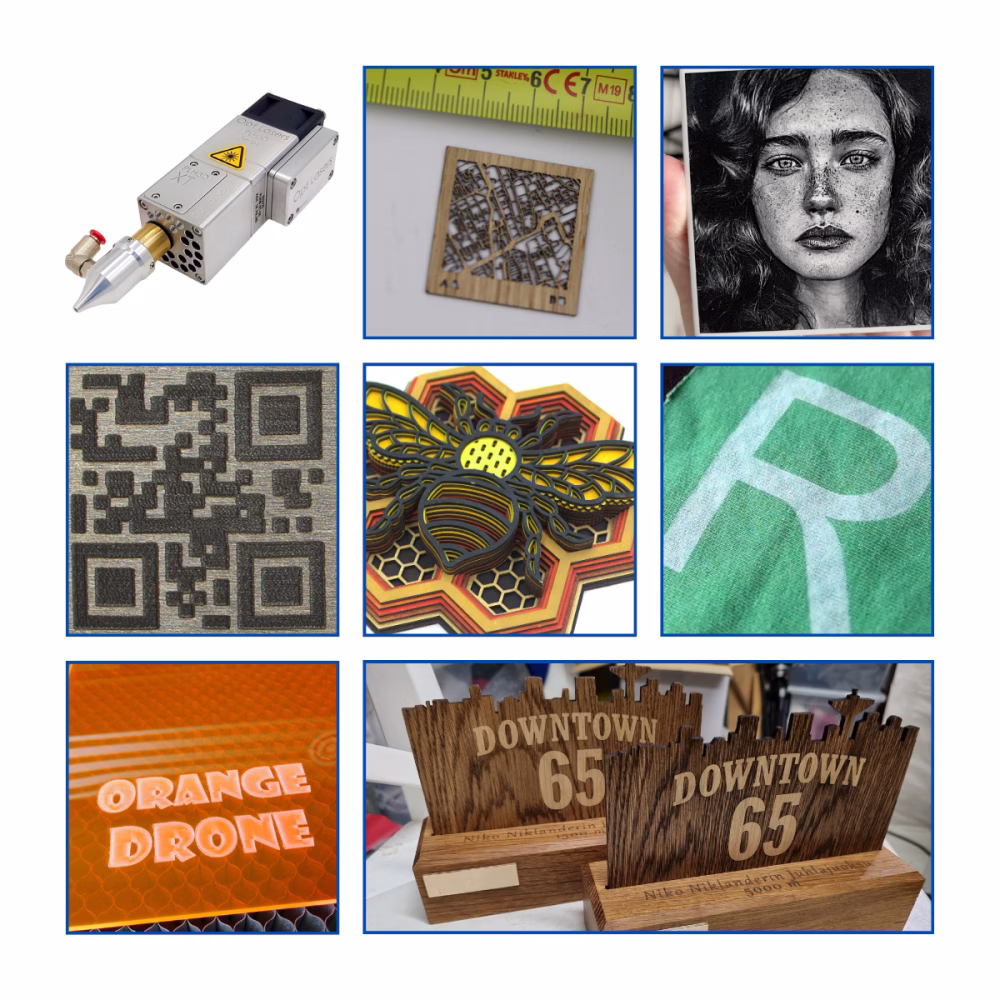

Precyzyjne cięcie i grawerowanie - niebieska głowica laserowa PLH3D-XT-50 umożliwia precyzyjne grawerowanie i cięcie różnych materiałów, w tym drewna, kartonu, gumy, papieru, tekstyliów, skóry, plastiku, balsy, sklejki i innych. Dodatkowo umożliwia znakowanie stali nierdzewnej, tytanu i niektórych rodzajów stali o niskiej przewodności cieplnej. Więcej szczegółów można znaleźć w sekcji Podręczniki i artykuły.

Fabrycznie ustawiona soczewka zapewniająca wysoką precyzję - PLH3D-XT-50 jest wyposażony w fabrycznie ustawioną soczewkę, zoptymalizowaną pod kątem grawerowania i cięcia w wysokiej rozdzielczości. Laser jest wstępnie zogniskowany na 20 mm (od przedniej powierzchni lasera do płaszczyzny roboczej), zapewniając najmniejszą możliwą plamkę wiązki, co przekłada się na bardzo szczegółowe grawerowanie i czyste cięcia.

Wszechstronne sygnały wejściowe - Wbudowany sterownik obsługuje wejście analogowe 0-5 V i sygnały PWM/TTL (0-5 V, 0-10 V lub 0-24 V), dzięki czemu jest kompatybilny z większością sterowników CNC.

Wbudowany sterownik lasera zapewniający stabilność i wydajność - PLH3D-XT-50 integruje sterownik lasera bezpośrednio w głowicy, poprawiając stabilność, redukując szum elektryczny i obsługując modulację wysokiej częstotliwości, umożliwiając precyzyjne sterowanie przy dużych prędkościach grawerowania.

Szeroka kompatybilność z zasilaczami - Zintegrowany wysokowydajny konwerter DC-DC obsługuje wejścia 12 V-24 V, zapewniając niskie wytwarzanie ciepła i wbudowaną ochronę przed przepięciami.

Nie wymaga dodatkowego chłodzenia - Głowica lasera posiada zoptymalizowaną konstrukcję radiatora, przetestowaną na wielu prototypach, aby zapewnić minimalne gromadzenie się ciepła. Wbudowany w moduł wysokowydajny wentylator usuwa dym z obszaru roboczego, utrzymując jednocześnie niską temperaturę diody laserowej.

Soczewka o ultrawysokiej rozdzielczości - PLH3D-XT-50 zawiera soczewkę Triplet o wysokiej rozdzielczości, zaprojektowaną w celu skupienia światła lasera w najmniejszym możliwym punkcie w celu uzyskania bardzo szczegółowego grawerowania. Powłoka antyrefleksyjna (AR) maksymalizuje wydajność lasera, poprawiając kontrast grawerowania i wydajność cięcia.

Wydajny zintegrowany wentylator - usuwanie dymu i chłodzenie - Moduł laserowy jest wyposażony w jeden z najpotężniejszych wentylatorów na rynku w swoim rozmiarze, zapewniający przepływ powietrza 43 m³/h (25 CFM), zapewniając zarówno wydajne chłodzenie, jak i usuwanie dymu, wydłużając żywotność optyki i zwiększając precyzję grawerowania.

Kompatybilność z szeroką gamą akcesoriów - Aby zwiększyć wygodę i bezpieczeństwo użytkownika, oferujemy wysokiej jakości akcesoria obrabiane CNC, w tym wsporniki montażowe, dysze wspomagające powietrze i obudowy ochronne. Sprawdź nasze akcesoria dla serii PLH3D.

Możliwość person alizacji OEM - Zapewniamy personalizację OEM dla producentów drukarek 3D i maszyn CNC.

Parametry sterownika laserowego

• Maksymalny prąd wyjściowy: 5 A
• Typowy prąd wyjściowy: 3-3,5 A
• Napięcie wejściowe: 12-24 V
• Prąd wejściowy: maks. 2 A
• Zintegrowany mikrokontroler do pomiaru temperatury i łagodnego rozruchu
• System ochrony termicznej: Automatyczne wyłączanie przy 45°C
• Funkcja miękkiego startu dla ochrony diod
• Ochrona przed wyładowaniami elektrostatycznymi (ESD)
• Zabezpieczenie przed odwrotnym napięciem
• Zabezpieczenie nadprądowe
• Kompaktowa konstrukcja o sprawności 90%
• Obsługa trybu CW i trybu kontroli wejścia
• Kompatybilny z PWM/TTL i wejściami analogowymi
• Szerokość pasma modulacji: 0-30 kHz

Zaawansowane funkcje bezpieczeństwa

PLH3D-XT-50 posiada wiele warstw zabezpieczeń, zapewniając bezpieczeństwo i długowieczność:

• System ochrony termicznej - automatyczne wyłączanie, jeśli temperatura otoczenia przekroczy 45°C.
• Ochrona przed przepięciami i odwrotną polaryzacją - zapobiega uszkodzeniom spowodowanym przez nieprawidłowe połączenia.
• Ochrona przed wyładowaniami elektrostatycznymi (ESD ) - zapewnia długą żywotność diod.
• Izolacja optyczna wejść - zapobiega zakłóceniom elektrycznym.

Ważne informacje dotyczące bezpieczeństwa

Uwaga:

• Promieniowanie laserowe jest niebezpieczne nawet po odbiciu lub rozproszeniu.
• Należy zawsze używać odpowiedniego filtra bezpieczeństwa dla fal o długości 430-480 nm.
• Nigdy nie kieruj lasera w stronę ludzi lub zwierząt.
• Nie dotykaj wiązki; może to spowodować oparzenia lub obrażenia.
• Podczas cięcia lub grawerowania należy unikać wpatrywania się w punkt wiązki.
• Produkt laserowy klasy 4 - wymagane są odpowiednie środki ostrożności.
