LPLDD-1,5A-35V-TP-H Sterownik Diody Laserowej
LPLDD-1,5A-35V-TP-H to wydajny i wszechstronny sterownik kompatybilny z napięciami zasilania w zakresie 7,5V – 35V, w tym 12V i 24V. Obsługuje maksymalny prąd do 10A oraz częstotliwości modulacji do 100 kHz. Sterownik jest zgodny z szerokim zakresem diod laserowych i oferuje elastyczne opcje modulacji: TTL, analogową oraz tryb mieszany. Wersja -H posiada dodatkowy radiator zapewniający lepsze chłodzenie i prostszą instalację, gwarantując optymalną wydajność i trwałość.
Pliki do pobrania
Rabaty ilościowe
| Ilość | Cena | Rabat | Oszczędzasz |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Do $19.80 |
| 5 | $84.15 | $14.85 | Do $74.25 |
| 25 | $79.20 | $19.80 | Do $495.00 |
| 50 | $59.40 | $39.60 | Do $1,980.00 |
| 100 | $54.45 | $44.55 | Do $4,455.00 |
Opis produktu
LPLDD-1,5A-35V-TP-H Sterownik Diody Laserowej
Sterownik diody laserowej LPLDD-1,5A-35V-TP-H to uniwersalne i wydajne rozwiązanie zaprojektowane do pracy z napięciem zasilania w zakresie od 7,5 V do 35 V, w tym 12 V i 24 V. Ten zaawansowany sterownik diody laserowej stanowi najnowszą odsłonę naszej linii produktowej, obecnie wyposażoną w zabezpieczenie termiczne, które gwarantuje optymalne działanie oraz zabezpiecza diodę laserową przed przegrzaniem. Przy maksymalnej wydajności prądowej do 1,5A, sterownik umożliwia modulację prądu płynącego przez diodę z częstotliwością do 100 kHz.
Sterownik jest kompatybilny z diodami laserowymi o długościach fali takich jak 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm oraz 980 nm, obejmując szeroki zakres zastosowań.
Dodatkowo sterownik oferuje elastyczne opcje modulacji, umożliwiając wybór pomiędzy modulacją TTL, analogową lub trybem kombinowanym.

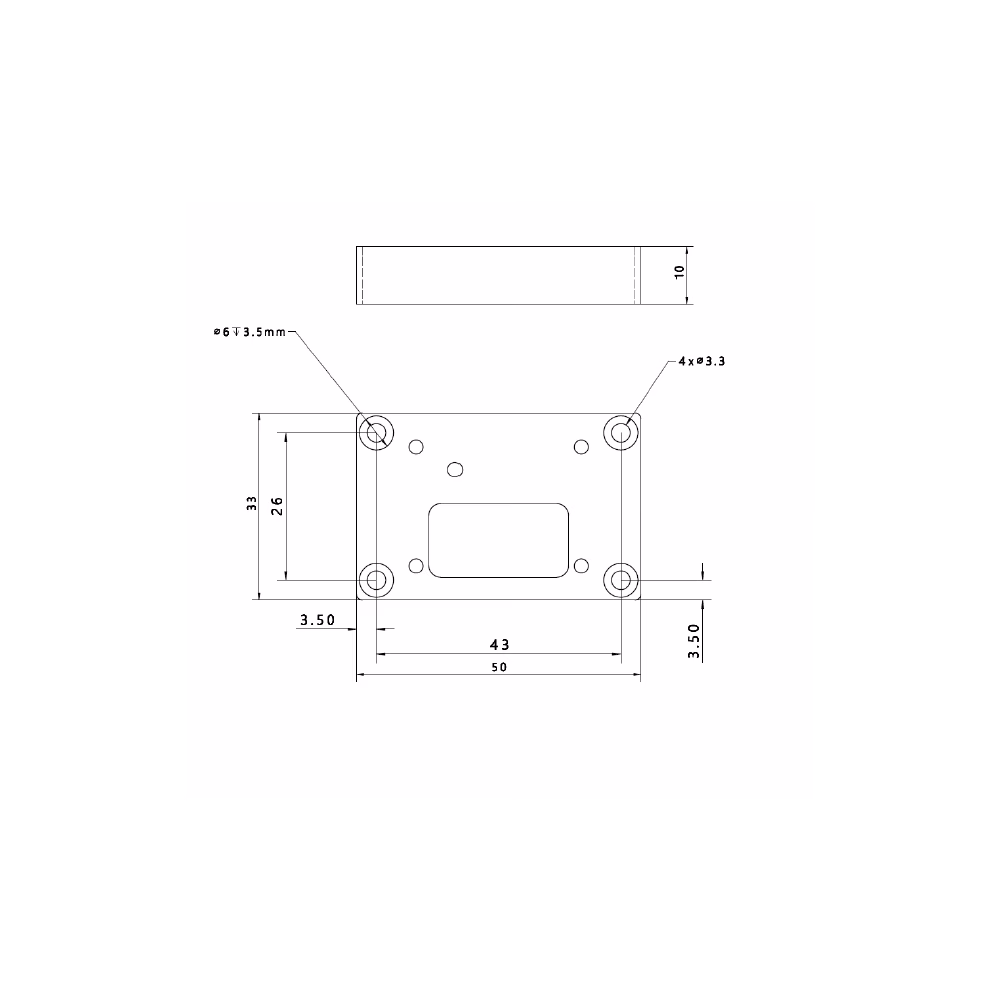

Wersja -H tego sterownika posiada dodatkowy radiator, co ułatwia instalację i poprawia wydajność chłodzenia, wpływając na zwiększenie trwałości i stabilności działania sterownika podczas pracy.
Funkcje
- Szeroki zakres napięcia zasilania
- Wiele opcji sterowania, w tym praca proporcjonalna, PWM oraz tryb kombinowany
- Doskonały współczynnik szumów
- Szerokie pasmo przenoszenia
- Krótkie czasy narastania i opadania
- Wiele opcji natężenia prądu na wyjściu
Wersje natężenia prądu wyjściowego
| Wersja | Napięcie zasilania | Współczynnik pomiaru prądu | Pasmo przenoszenia -3 dB [kHz] | Czas narastania/opadania [ns] | Szum [mApp] |
|---|---|---|---|---|---|
| 0.5A | 3.3 - 35V | 1V/A | 700 | <1µs | <0,1% |
| 1.5A | 3.3 - 35V | 300mV/A | 700 | <1µs | <0,1% |
| 5A | 3.3 - 35V | 100mV/A | 700 | <1µs | <0,1% |
| 10A | 3.3 - 24V | 20mV/A | 400 | <1µs | <0,2% |
[1] Napięcie logiczne powinno mieścić się w zakresie 7,5V – 35V.
Zasilanie
Podczas zasilania zarówno diody laserowej, jak i sterownika z jednego źródła w zakresie 7,5 - 35V DC, należy połączyć zworę LD VCC.
Przy zasilaniu diody napięciem niskim (np. 3V) należy użyć dwóch zasilaczy oraz rozłączyć zworę VLD. Sterownik musi być zasilany napięciem z zakresu 7,5 - 35V DC, natomiast dioda laserowa powinna być podłączona do zasilania w zakresie 3,3V - 35V DC.
Wejścia modulacyjne
Wejście modulacyjne akceptuje sygnały 0-5V. Modulacja analogowa pozwala uzyskać proporcjonalną moc wyjściową: przy 2,5V na wejściu ANG uzyskuje się 50% mocy wyjściowej; 4V zapewnia 80% mocy wyjściowej, itd.
Wejście przełączające obsługuje PWM, co oznacza, że wypełnienie 50% oznacza 50% mocy wyjściowej. Wejście modulacyjne jest chronione diodą Zenera 5V1, należy jednak upewnić się, że napięcie modulacyjne nie przekracza 5V.
Zabezpieczenie termiczne
Sterownik wyposażony jest w układ zabezpieczenia termicznego, który chroni diodę laserową przed przegrzaniem. Układ został zaprojektowany do współpracy z termistorem NTC 10kΩ, β=3950. Próg temperatury można regulować w zakresie od 10°C do 50°C za pomocą trymera.
Przykładowy test
Test przeprowadzono z wykorzystaniem:
- Sterownik LPLDD-5A-35V-TP
- Dioda silikonowa 6W (przy 5A)
- Dioda przylutowana bezpośrednio do sterownika
- Napięcie wejściowe 4V (10kHz @ 5% wypełnienia)
