LPLDD-1,5A-35V-TP-H Pilote de Diode Laser
Le pilote de diode laser LPLDD-1,5A-35V-TP-H est un pilote haute performance et polyvalent compatible avec des tensions d'entrée de 7,5 V à 35 V, y compris 12 V et 24 V. Il prend en charge un courant maximal de 10 A et des fréquences de modulation jusqu'à 100 kHz. Ce pilote est compatible avec une large gamme de diodes laser et offre des options de modulation flexibles, notamment les modes TTL, analogique et combiné. La version -H est équipée d'un dissipateur thermique additionnel pour un meilleur refroidissement et une installation facilitée, garantissant ainsi des performances optimales et une longévité accrue.
Téléchargement
Remise sur la quantité
| Quantité | Prix | Remise | Vous économisez |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Jusqu'à $19.80 |
| 5 | $84.15 | $14.85 | Jusqu'à $74.25 |
| 25 | $79.20 | $19.80 | Jusqu'à $495.00 |
| 50 | $59.40 | $39.60 | Jusqu'à $1,980.00 |
| 100 | $54.45 | $44.55 | Jusqu'à $4,455.00 |
Description du produit
LPLDD-1,5A-35V-TP-H Pilote de Diode Laser
Le pilote de diode laser LPLDD-1,5A-35V-TP-H est une solution polyvalente et haute performance, conçue pour fonctionner avec des tensions d'entrée comprises entre 7,5 V et 35 V, notamment 12 V et 24 V. Ce pilote de diode laser avancé est une nouvelle itération de notre gamme de produits, désormais équipé d'une protection thermique garantissant un fonctionnement optimal et la protection de la diode laser contre la surchauffe. Avec une capacité de courant maximale allant jusqu'à 1,5 A, le pilote permet de moduler le courant traversant la diode à des fréquences allant jusqu'à 100 kHz.
Le pilote est compatible avec des diodes laser de longueurs d'onde telles que 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm et 980 nm, couvrant ainsi une large gamme d'applications.
De plus, ce pilote propose des options de modulation flexibles, permettant à l'utilisateur de sélectionner entre les modes de modulation TTL, analogique ou combiné.

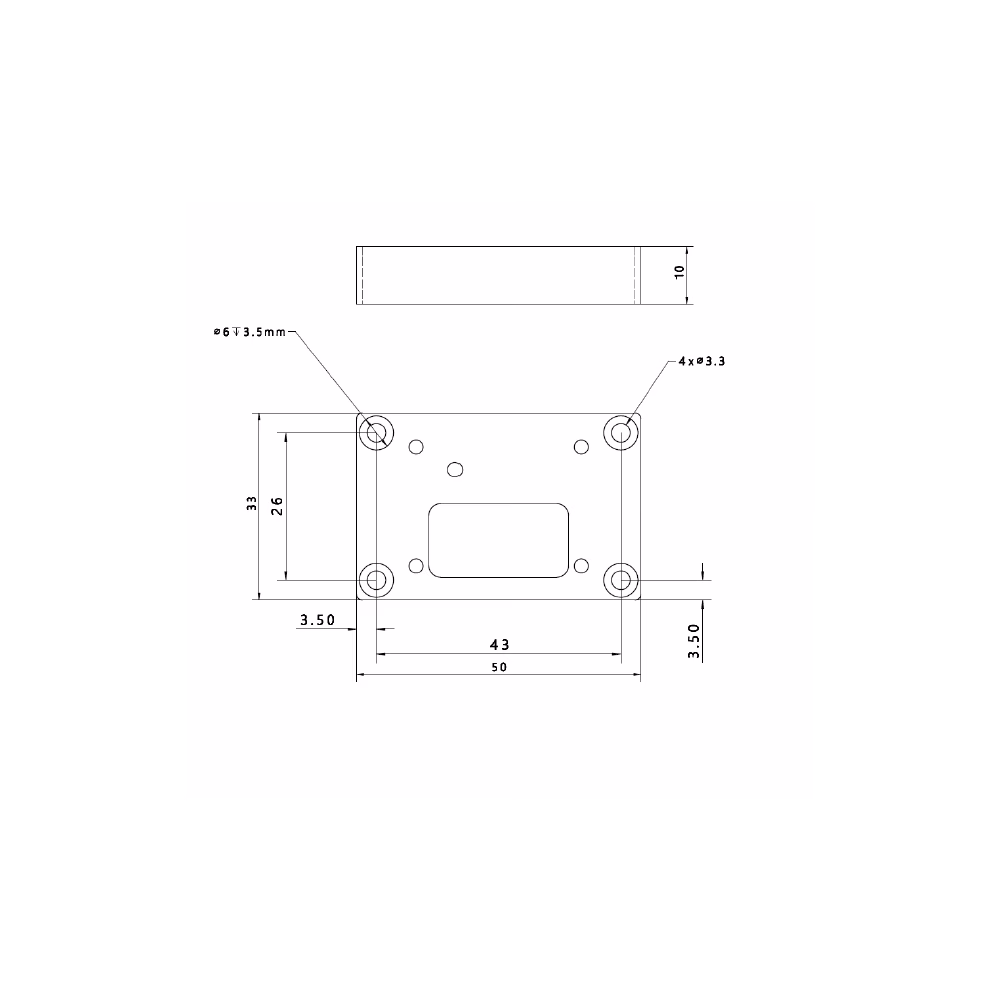

La version -H de ce pilote est équipée d’un dissipateur thermique supplémentaire, facilitant l’installation et améliorant le refroidissement, ce qui contribue à la durée de vie et à la stabilité du pilote en fonctionnement.
Caractéristiques
- Large plage de tension d'entrée
- Multiples options de commande incluant proportionnel, PWM et une combinaison des deux
- Excellent facteur de bruit
- Bande passante élevée
- Temps de montée et de descente court
- Multiples options de courant de sortie
Versions de Courant de Sortie
| Version | Tension d'Alimentation | Rapport de Mesure du Courant | Bande Passante -3 dB [kHz] | Temps de Montée/Descente [ns] | Bruit [mApp] |
|---|---|---|---|---|---|
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1µs | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1µs | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1µs | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1µs | <0,2% |
[1] L'alimentation logique doit être comprise entre 7,5 V et 35 V.
Alimentation
Lors de l'alimentation simultanée de la diode laser et du pilote à partir d'une seule alimentation dans une plage de 7,5 à 35 V DC, le jumper LD VCC doit être raccordé.
Pour alimenter une diode à faible tension (par exemple 3 V), utilisez deux alimentations distinctes et déconnectez le jumper VLD. Le pilote doit être alimenté avec une tension comprise entre 7,5 et 35 V DC et la diode laser doit être connectée à une alimentation de 3,3 V à 35 V DC.
Entrées de Modulation
L'entrée de modulation accepte des signaux de 0 à 5 V. La modulation analogique permet une puissance de sortie proportionnelle : l'utilisation de 2,5 V sur l'entrée ANG fournit 50 % de la puissance de sortie ; 4 V délivrent 80 % de la puissance, etc.
L'entrée de commutation prend en charge le PWM, ce qui signifie qu’un rapport cyclique de 50 % donne 50 % de la puissance de sortie. L'entrée de modulation est protégée par une diode Zener 5V1, mais veillez à ce que la tension de modulation n'excède pas 5 V.
Protection Thermique
Le pilote intègre un système de protection thermique empêchant la surchauffe de la diode laser. Il est conçu pour fonctionner avec une thermistance NTC 10kΩ, β=3950. Le seuil de température peut être ajusté entre 10°C et 50°C à l’aide d’un trimmer.
Test Exemplaire
Le test a été réalisé avec :
- Pilote LPLDD-5A-35V-TP
- Diode silicium 6W (à 5A)
- Diode soudée directement sur le pilote
- Tension d'entrée 4 V (10 kHz @ 5 % rapport cyclique)
