LPLDD-1,5A-35V-TP-H Lazer Diyot Sürücüsü
LPLDD-1,5A-35V-TP-H Lazer Diyot Sürücüsü, 7.5V ila 35V arası giriş gerilimleri ile uyumlu, yüksek performanslı ve çok yönlü bir sürücüdür. Maksimum 10A akım ve 100 kHz'e kadar modülasyon frekansını destekler. Bu sürücü, geniş bir lazer diyotu yelpazesiyle uyumludur ve TTL, analog ve kombinasyon modları dahil olmak üzere esnek modülasyon seçenekleri sunar. -H versiyonu, daha iyi soğutma ve kolay montaj için ilave bir soğutucu içerir ve optimum performans ile uzun ömür sağlar.
İndir
Toplu İndirimler
| Miktar | Fiyat | İndirim | Kazancınız |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Sınır $19.80 |
| 5 | $84.15 | $14.85 | Sınır $74.25 |
| 25 | $79.20 | $19.80 | Sınır $495.00 |
| 50 | $59.40 | $39.60 | Sınır $1,980.00 |
| 100 | $54.45 | $44.55 | Sınır $4,455.00 |
Ürün açıklaması
LPLDD-1,5A-35V-TP-H Lazer Diyot Sürücüsü
LPLDD-1,5A-35V-TP-H Lazer Diyot Sürücüsü, 7.5V ila 35V arasındaki giriş voltajlarıyla (12V ve 24V dahil) çalışacak şekilde tasarlanmış çok yönlü ve yüksek performanslı bir çözümdür. Bu gelişmiş lazer diyot sürücümüz, ürün serimizin yeni bir iterasyonu olup, lazer diyotunu aşırı ısınmaya karşı koruyarak optimum çalışma sağlayan termal koruma ile donatılmıştır. Maksimum 1,5A akım kapasitesi ile, sürücü diyottan geçen akımı 100 kHz'e kadar frekanslarda modüle edebilir.
Sürücü, 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm ve 980 nm gibi dalga boylarına sahip lazer diyotlarıyla uyumludur ve geniş bir uygulama alanını kapsamaktadır.
Ayrıca, bu sürücü esnek modülasyon seçenekleri sunarak kullanıcıya TTL, analog veya kombine sinyal modülasyon modları arasında seçim yapma imkânı sağlar.

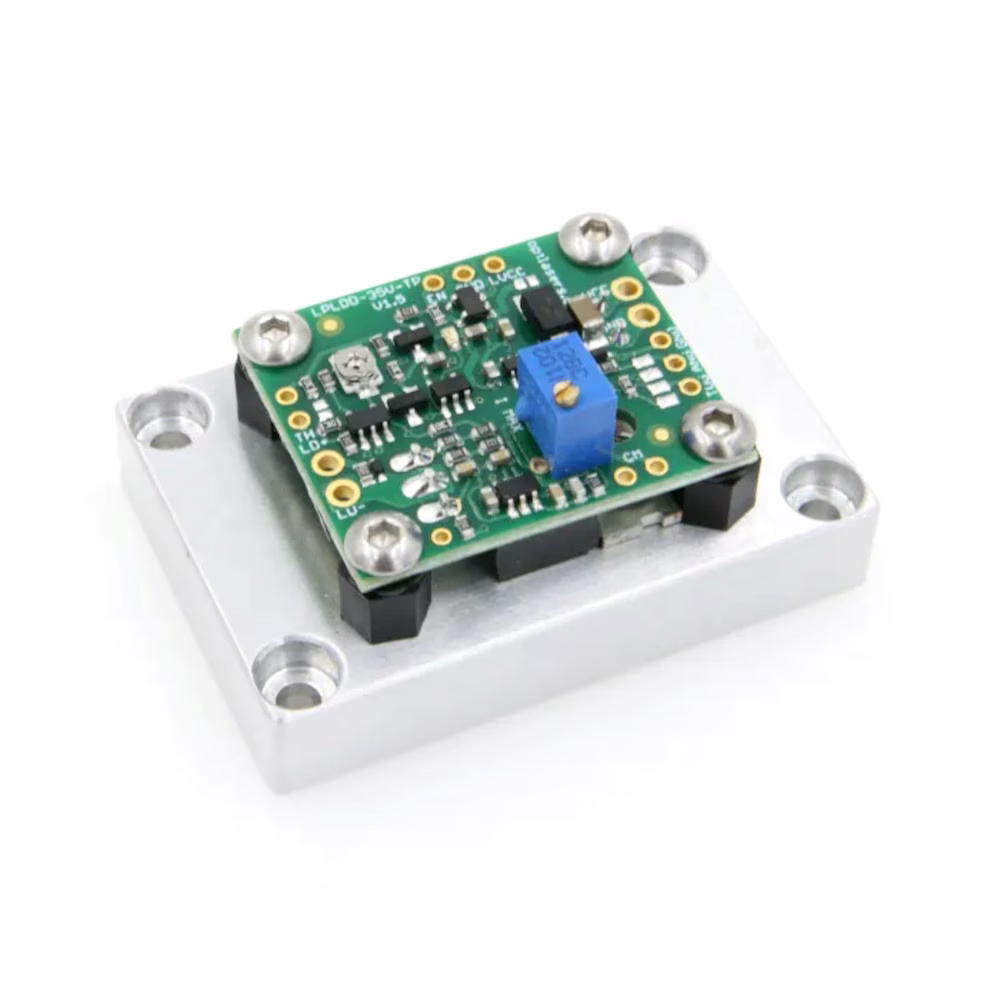

Bu sürücünün -H versiyonu, ilave bir soğutucu ile gelir ve bu sayede daha kolay montaj ve geliştirilmiş soğutma sağlayarak çalışma sırasında sürücünün ömrüne ve kararlılığına katkıda bulunur.
Özellikler
- Geniş giriş voltajı aralığı
- Orantılı, PWM ve her ikisinin kombinasyonu dahil olmak üzere çoklu kontrol seçenekleri
- Üstün gürültü seviyesi
- Yüksek bant genişliği
- Kısa yükselme ve düşüş süresi
- Çoklu akım çıkışı seçenekleri
Çıkış Akımı Versiyonları
| Versiyon | Besleme Voltajı | Akım Ölçüm Oranı | -3 dB Bant Genişliği [kHz] | Yükselme/Düşüş Süresi [ns] | Gürültü [mApp] |
|---|---|---|---|---|---|
| 0.5A | 3.3 - 35V | 1V/A | 700 | <1µs | <0.1% |
| 1.5A | 3.3 - 35V | 300mV/A | 700 | <1µs | <0.1% |
| 5A | 3.3 - 35V | 100mV/A | 700 | <1µs | <0.1% |
| 10A | 3.3 - 24V | 20mV/A | 400 | <1µs | <0.2% |
[1] Lojik besleme 7.5V – 35V aralığında olmalıdır.
Güç Kaynağı
Hem lazer diyotu hem de sürücü 7.5 - 35V DC aralığında tek bir güç kaynağından beslenecekse, LD VCC jumper'ı bağlı olmalıdır.
Düşük voltajlı bir diyotu (ör. 3V) beslemek için iki güç kaynağı kullanın ve VLD jumper'ı ayırın. Sürücü 7.5 - 35V DC aralığında bir voltajla çalıştırılmalı, lazer diyot ise 3.3V - 35V DC aralığında bir güç kaynağına bağlanmalıdır.
Modülasyon Girişleri
Modülasyon girişi 0-5V sinyallerini kabul eder. Analog modülasyon orantılı çıkış gücü sağlar: ANG girişinde 2,5V kullanıldığında %50 çıkış gücü; 4V kullanıldığında %80 güç elde edilir vb.
Geçiş girişi PWM'i destekler; %50 çalışma döngüsü, %50 çıkış gücü sağlar. Modülasyon girişi 5V1 Zener diyotla korunmaktadır, ancak modülasyon voltajının 5V'u aşmadığından emin olun.
Isıl Koruma
Sürücü, lazer diyotun aşırı ısınmasını önleyen bir termal koruma sistemi içerir. Sistem, NTC 10kΩ, β=3950 termistör ile çalışacak şekilde tasarlanmıştır. Sıcaklık eşiği, bir trimpot aracılığıyla 10°C ile 50°C arasında ayarlanabilir.
Örnek Test
Testte kullanılanlar:
- LPLDD-5A-35V-TP sürücü
- 6W silikon diyot (5A'de)
- Diyot sürücüye doğrudan lehimlendi
- 4V giriş voltajı (10kHz @ %5 çalışma döngüsü)
