LPLDD-1,5A-35V-TP-H Driver pentru Diodă Laser
Driverul pentru diodă laser LPLDD-1,5A-35V-TP-H este un driver performant și versatil, compatibil cu tensiuni de intrare între 7,5V și 35V, inclusiv 12V și 24V. Acesta suportă un curent maxim de 10A și frecvențe de modulație de până la 100 kHz. Driverul este compatibil cu o gamă largă de diode laser și oferă opțiuni flexibile de modulație, inclusiv moduri TTL, analogic și combinate. Versiunea -H dispune de un radiator suplimentar pentru îmbunătățirea disipării termice și montaj facil, asigurând performanță și durabilitate optime.
Descarcari
Reduceri la volum
| Cantitate | Pret | Reducere | Ai economisit |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Pana la $19.80 |
| 5 | $84.15 | $14.85 | Pana la $74.25 |
| 25 | $79.20 | $19.80 | Pana la $495.00 |
| 50 | $59.40 | $39.60 | Pana la $1,980.00 |
| 100 | $54.45 | $44.55 | Pana la $4,455.00 |
Descriere produs
LPLDD-1,5A-35V-TP-H Driver pentru Diodă Laser
LPLDD-1,5A-35V-TP-H Driver pentru Diodă Laser reprezintă o soluție versatilă și performantă, proiectată să funcționeze cu tensiuni de intrare între 7,5V și 35V, inclusiv 12V și 24V. Acest driver avansat pentru diode laser este o nouă iterație a gamei noastre de produse, fiind acum echipat cu protecție termică pentru a asigura funcționarea optimă și protecția împotriva supraîncălzirii diodei laser. Cu o capacitate maximă de curent de până la 1,5A, driverul poate modula curentul prin diodă la frecvențe de până la 100 kHz.
Driverul este compatibil cu diode laser pe lungimi de undă precum 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm și 980 nm, acoperind o gamă extinsă de aplicații.
De asemenea, acest driver oferă opțiuni flexibile de modulație, permițând utilizatorului selecția între moduri de modulație TTL, analogică sau combinate.

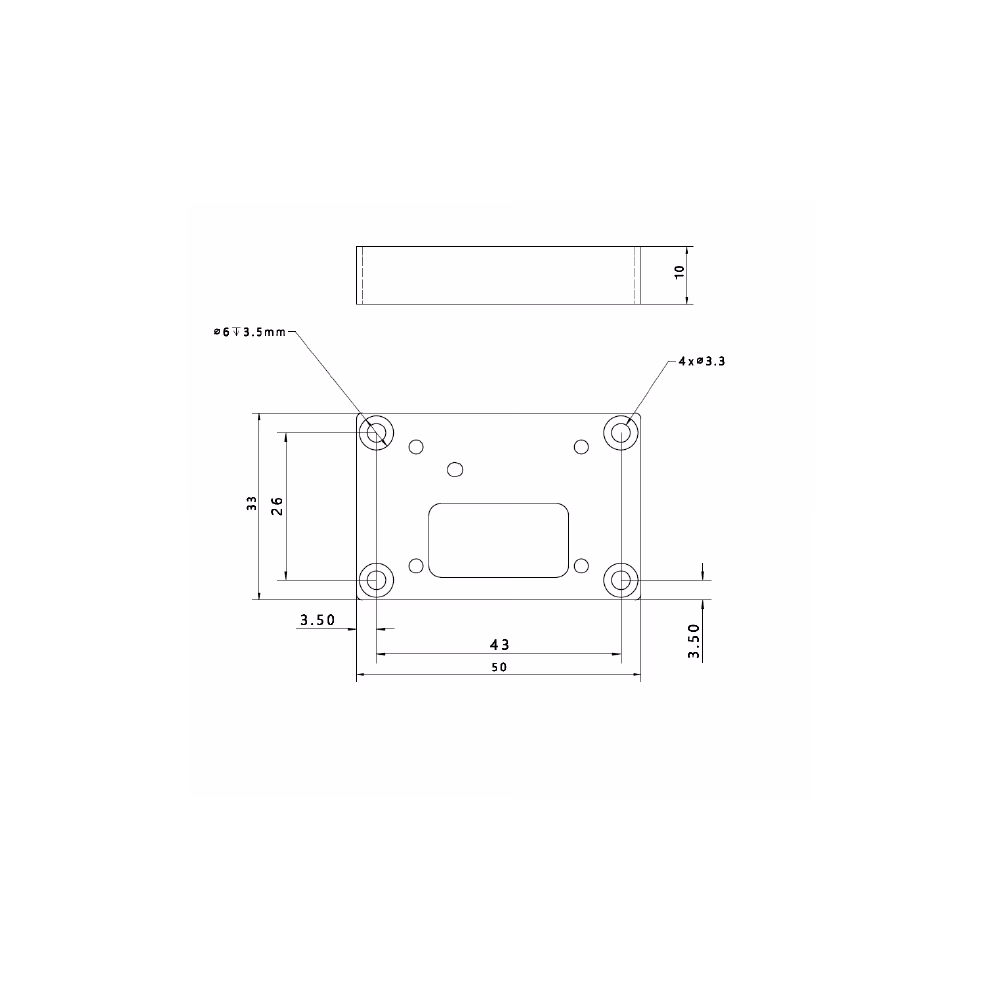

Versiunea -H a acestui driver este livrată cu un radiator suplimentar, facilitând montajul și îmbunătățind disiparea termică, ceea ce contribuie la creșterea duratei de viață și a stabilității driverului în exploatare.
Caracteristici
- Gama largă de tensiuni de alimentare
- Multiple opțiuni de control, inclusiv modulație proporțională, PWM și combinată
- Indice de zgomot excelent
- Lățime de bandă ridicată
- Timp de creștere și descreștere scurt
- Mai multe versiuni de curent de ieșire
Versiuni Curent de Ieșire
| Versiune | Tensiune de Alimentare | Raport Măsurare Curent | Lățime de Bandă -3 dB [kHz] | Timp Creștere/Descreștere [ns] | Zgomot [mApp] |
|---|---|---|---|---|---|
| 0.5A | 3.3 - 35V | 1V/A | 700 | <1µs | <0.1% |
| 1.5A | 3.3 - 35V | 300mV/A | 700 | <1µs | <0.1% |
| 5A | 3.3 - 35V | 100mV/A | 700 | <1µs | <0.1% |
| 10A | 3.3 - 24V | 20mV/A | 400 | <1µs | <0.2% |
[1] Tensiunea de alimentare logica trebuie sa fie in intervalul 7,5V – 35V.

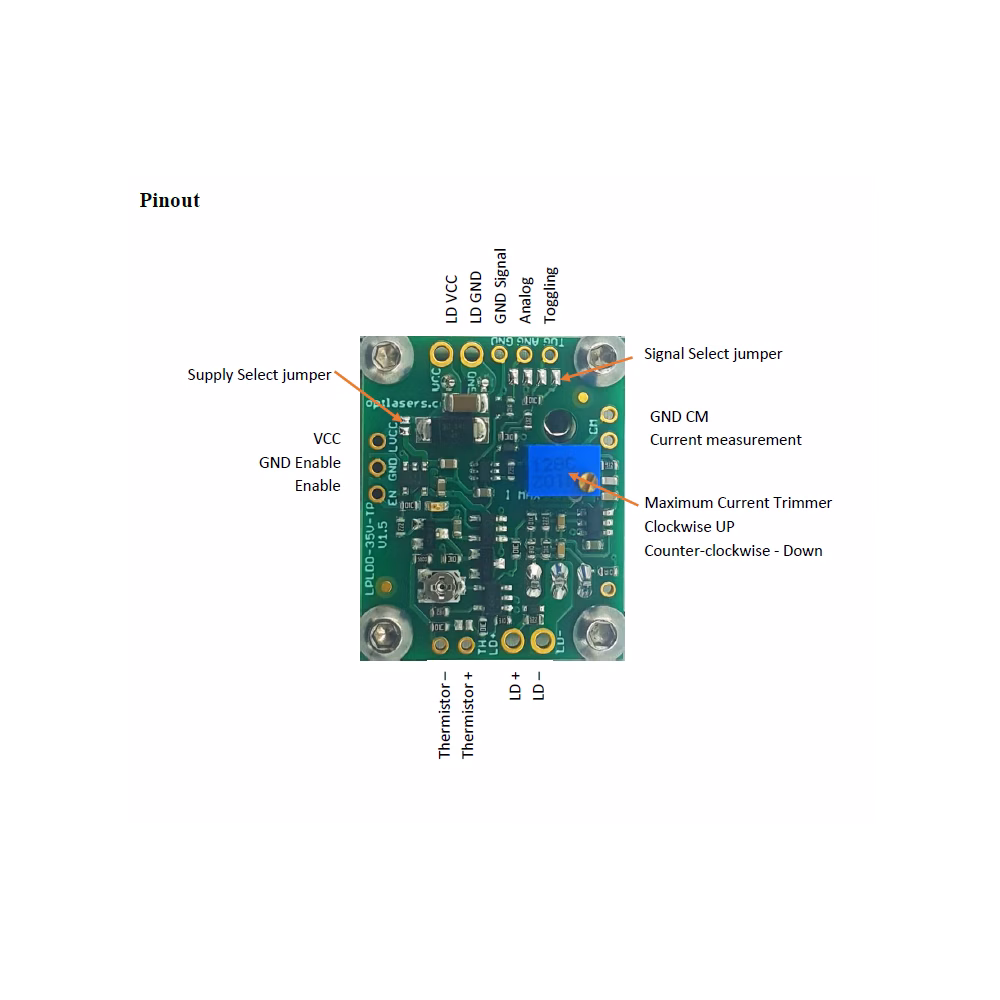

Alimentare
La alimentarea diodei laser și a driverului dintr-o singură sursă de alimentare de 7,5 - 35V DC, jumperul LD VCC trebuie conectat.
Pentru alimentarea unei diode cu tensiune scăzută (de exemplu, 3V), utilizați două surse de alimentare și deconectați jumperul VLD. Driverul trebuie alimentat cu o tensiune între 7,5 - 35V DC, iar dioda laser trebuie conectată la o sursă care furnizează între 3,3V - 35V DC.
Intrări de Modulație
Intrarea de modulație acceptă semnale de 0-5V. Modulația analogică permite reglarea proporțională a puterii de ieșire: folosirea a 2,5V pe intrarea ANG oferă 50% din puterea de ieșire; 4V asigură 80% din putere, și așa mai departe.
Intrarea de comutare acceptă PWM, astfel încât un factor de umplere de 50% conduce la 50% din puterea de ieșire. Intrarea de modulație este protejată cu o diodă Zener 5V1, însă asigurați-vă că tensiunea de modulație nu depășește 5V.
Protecție Termică
Driverul dispune de un sistem de protecție termică care previne supraîncălzirea diodei laser. Este proiectat să funcționeze cu un termistor NTC 10kΩ, β=3950. Pragul de temperatură poate fi ajustat între 10°C și 50°C, utilizând un trimer.
Test Exemplificativ
Testul a fost realizat utilizând:
- Driver LPLDD-5A-35V-TP
- Diodă silicon 6W (la 5A)
- Diodă lipită direct pe driver
- Tensiune de intrare 4V (10kHz @ 5% factor de umplere)
