LPLDD-1,5A-35V-TP-H ovladač laserové diody
LPLDD-1,5A-35V-TP-H Ovladač laserové diody je vysokovýkonný univerzální ovladač kompatibilní s vstupním napětím 7,5–35V, včetně 12V a 24V. Podporuje maximální proud až 10A a modulační frekvence do 100 kHz. Tento ovladač je kompatibilní se širokým spektrem laserových diod a nabízí flexibilní možnosti modulace včetně TTL, analogové a kombinované. Varianta -H je osazena dodatečným chladičem zajišťujícím zlepšené chlazení a snadnější montáž pro optimální výkon a životnost.
- Číst recenze (5)
Ke stažení
Množstevní slevy
| Počet | Cena | Sleva | Ušetříte |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Až do $19.80 |
| 5 | $84.15 | $14.85 | Až do $74.25 |
| 25 | $79.20 | $19.80 | Až do $495.00 |
| 50 | $59.40 | $39.60 | Až do $1,980.00 |
| 100 | $54.45 | $44.55 | Až do $4,455.00 |
Popis produktu
LPLDD-1,5A-35V-TP-H ovladač laserové diody
LPLDD-1,5A-35V-TP-H ovladač laserové diody je univerzální a vysoce výkonné řešení navržené pro provoz s vstupním napětím v rozmezí 7,5V až 35V, včetně 12V a 24V. Tento pokročilý ovladač laserové diody představuje novou generaci naší produktové řady, nyní vybavenou tepelnou ochranou pro zajištění optimálního provozu a ochranu laserové diody proti přehřátí. S maximální proudovou kapacitou až 1,5A umožňuje řídit proud protékající diodou s modulačními frekvencemi do 100 kHz.
Ovladač je kompatibilní s laserovými diodami na vlnových délkách, jako jsou 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm a 980 nm, čímž pokrývá široké spektrum aplikací.
Ovladač nabízí flexibilní možnosti modulace, kdy uživatel může volit mezi TTL, analogovou či kombinovanou modulací signálu.
Verze -H tohoto ovladače je vybavena dodatečným chladičem, což zjednodušuje montáž a zlepšuje odvod tepla, čímž dále přispívá k prodloužení životnosti a stabilnímu provozu zařízení.
Vlastnosti
- Široký rozsah vstupního napětí
- Více možností řízení včetně proporcionálního, PWM a kombinace obou
- Vynikající parametr šumu
- Vysoká šířka pásma
- Krátké náběhové a sestupné časy
- Více variant výstupního proudu
Verze výstupního proudu
| Verze | Napájecí napětí | Převod měření proudu | Šířka pásma -3 dB [kHz] | Náběh/sestup [ns] | Šum [mApp] |
|---|---|---|---|---|---|
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1µs | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1µs | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1µs | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1µs | <0,2% |
[1] Logické napájení se musí pohybovat v rozsahu 7,5V – 35V.
Napájení

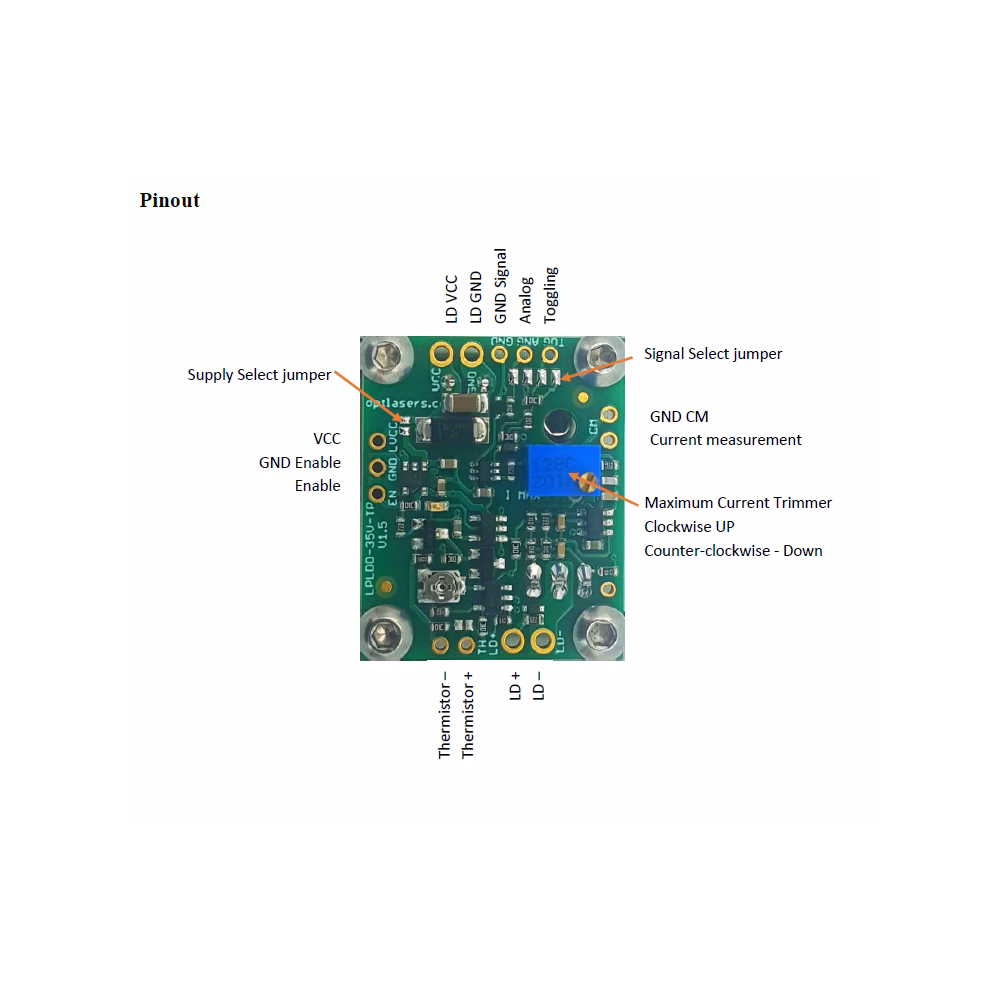

Při napájení jak laserové diody, tak ovladače z jednoho napájecího zdroje v rozsahu 7,5 - 35V DC musí být propojen propojovač LD VCC.
Při napájení diody s nízkým napětím (např. 3V) použijte dva napájecí zdroje a rozpojte propojovač VLD. Ovladač je nutno napájet napětím v rozmezí 7,5 – 35V DC, samotná laserová dioda pak z napětí 3,3 – 35V DC.
Modulační vstupy
Modulační vstup akceptuje signály 0–5V. Analogová modulace umožňuje proporcionální výkon: při přivedení 2,5V na vstup ANG získáte 50 % výstupního výkonu; 4V odpovídá 80% výkonu atd.
Přepínací vstup podporuje PWM, což znamená, že střída 50 % vede k 50% výstupnímu výkonu. Modulační vstup je chráněn Zenerovou diodou 5V1; ujistěte se, že modulační napětí nepřekročí 5V.
Tepelná ochrana
Ovladač obsahuje systém tepelné ochrany pro zamezení přehřátí laserové diody. Je navržen pro spolupráci s termistorem NTC 10kΩ, β=3950. Teplotní hranici lze nastavit v rozsahu 10°C až 50°C pomocí trimru.
Ukázkový test
Použitá testovací konfigurace:
- LPLDD-5A-35V-TP ovladač
- 6W Si dioda (při 5A)
- Dioda přímo připájena na ovladač
- Vstupní napětí 4V (10kHz @ 5% střída)
