LPLDD-1,5A-35V-TP-H драйвер лазерного диода
Драйвер лазерного диода LPLDD-1,5A-35V-TP-H — это высокоэффективное и универсальное устройство, совместимое с входным напряжением 7,5–35В, включая 12В и 24В. Обеспечивает максимальный ток 10А и частоты модуляции до 100 кГц. Совместим с широким спектром лазерных диодов и предоставляет гибкие режимы модуляции — TTL, аналоговые и смешанные. Версия -H оснащена дополнительным радиатором для улучшенного охлаждения и упрощённого монтажа, что гарантирует оптимальную производительность и продолжительный срок службы.
Скачать
Оптовые скидки
| Количество | Цена | Скидка | Вы экономите |
|---|---|---|---|
| 2 | $89.10 | $9.90 | До $19.80 |
| 5 | $84.15 | $14.85 | До $74.25 |
| 25 | $79.20 | $19.80 | До $495.00 |
| 50 | $59.40 | $39.60 | До $1,980.00 |
| 100 | $54.45 | $44.55 | До $4,455.00 |
Описание продукта
LPLDD-1,5A-35V-TP-H драйвер лазерного диода
LPLDD-1,5A-35V-TP-H драйвер лазерного диода — это многофункциональное и высокоэффективное решение, предназначенное для работы с входными напряжениями от 7,5 В до 35 В, включая 12 В и 24 В. Этот современный драйвер лазерного диода представляет собой новое поколение нашей линейки продуктов, оборудованное термической защитой для обеспечения оптимальной работы и предотвращения перегрева лазерного диода. Максимальный выходной ток составляет до 1,5 А, при этом прибор способен модулировать ток через диод на частотах до 100 кГц.
Драйвер совместим с лазерными диодами с длинами волн 405 нм, 445 нм, 520 нм, 638 нм, 650 нм, 808 нм и 980 нм, охватывая широкий спектр применений.
Кроме того, данный драйвер предлагает гибкие варианты модуляции, позволяя пользователю выбирать между режимами модуляции TTL, аналоговой или комбинированной сигнализации.
-H версия этого драйвера оснащена дополнительным радиатором, что облегчает установку и повышает эффективность охлаждения, что в свою очередь положительно сказывается на долговечности и стабильности работы устройства.
Характеристики
- Широкий диапазон входного напряжения
- Множественные варианты управления, включая пропорциональное, ШИМ и их комбинацию
- Отличные шумовые характеристики
- Высокая полоса пропускания
- Короткое время нарастания и спада
- Множество вариантов выходного тока
Варианты выходного тока
| Версия | Входное напряжение питания | Коэффициент измерения тока | Полоса по уровню -3 дБ [кГц] | Время нарастания/спада [нс] | Шум [mApp] |
|---|---|---|---|---|---|
| 0,5A | 3,3 - 35В | 1В/А | 700 | <1мкс | <0,1% |
| 1,5А | 3,3 - 35В | 300мВ/А | 700 | <1мкс | <0,1% |
| 5A | 3,3 - 35В | 100мВ/А | 700 | <1мкс | <0,1% |
| 10A | 3,3 - 24В | 20мВ/А | 400 | <1мкс | <0,2% |
[1] Логическое питание должно находиться в диапазоне 7,5–35В.

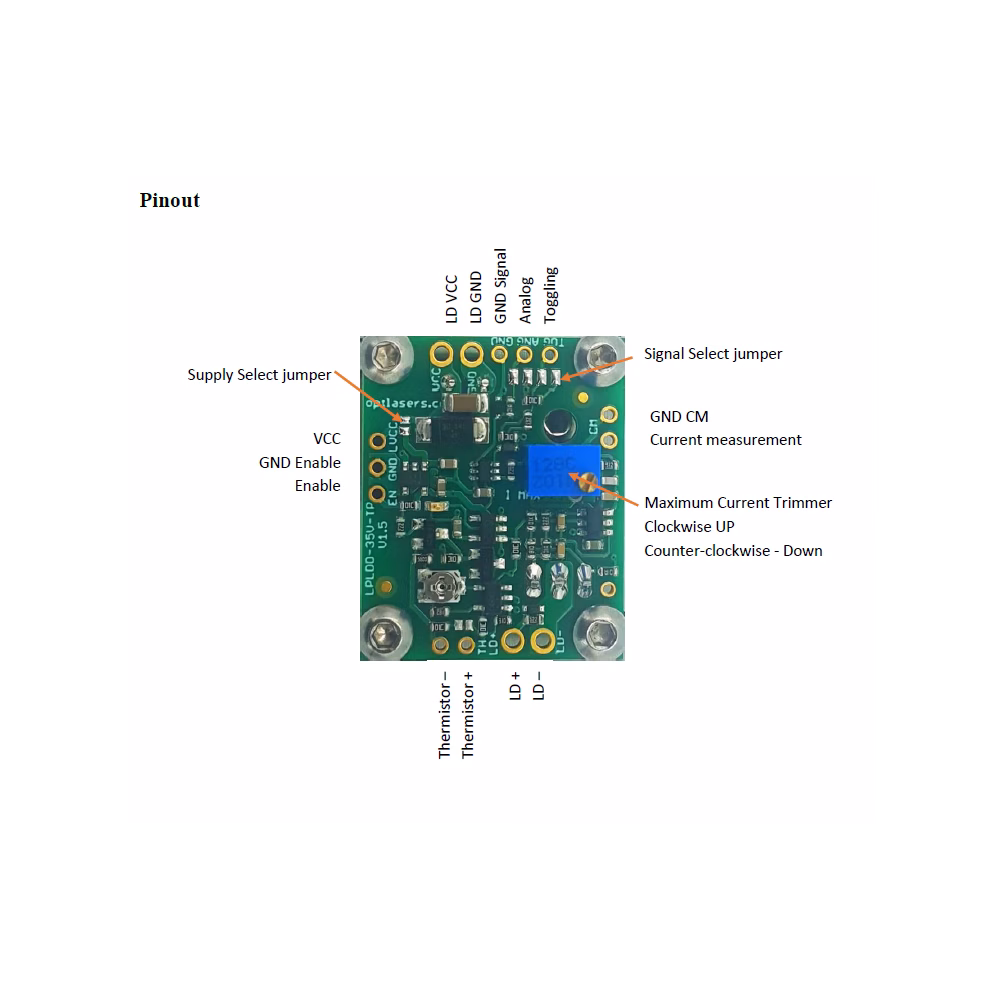

Питание
При питании как лазерного диода, так и драйвера от одного источника постоянного напряжения в диапазоне 7,5–35В DC необходимо установить перемычку LD VCC.
Для питания диода при низких напряжениях (например, 3В) используйте два отдельных источника питания и разомкните перемычку VLD. Драйвер должен питаться напряжением 7,5–35В DC, а лазерный диод должен быть подключён к источнику питания с напряжением 3,3–35В DC.
Входы модуляции
Вход модуляции принимает сигналы 0–5В. Аналоговая модуляция обеспечивает пропорциональную выходную мощность: при подаче 2,5В на вход ANG выходная мощность составляет 50%; 4В обеспечивают 80% мощности и т.д.
Вход переключения поддерживает ШИМ, то есть коэффициент заполнения 50% эквивалентен 50% выходной мощности. Вход модуляции защищён стабилитроном 5V1, однако убедитесь, что напряжение модуляции не превышает 5В.
Термическая защита
Драйвер оснащён системой термической защиты, предотвращающей перегрев лазерного диода. Он предназначен для работы с термистором NTC 10кОм, β=3950. Порог температуры может быть установлен в диапазоне от 10°C до 50°C с помощью подстроечного резистора.
Пример испытания
Тест проведён с использованием:
- LPLDD-5A-35V-TP драйвер
- 6Вт кремниевого диода (при 5А)
- Диод, припаянный непосредственно к драйверу
- Входное напряжение 4В (10кГц @ 5% скважности)
