Pilote de diode laser LPLDD-5A-16V-3CH

À propos du pilote de diode laser LPLDD-5A-16V-3CH

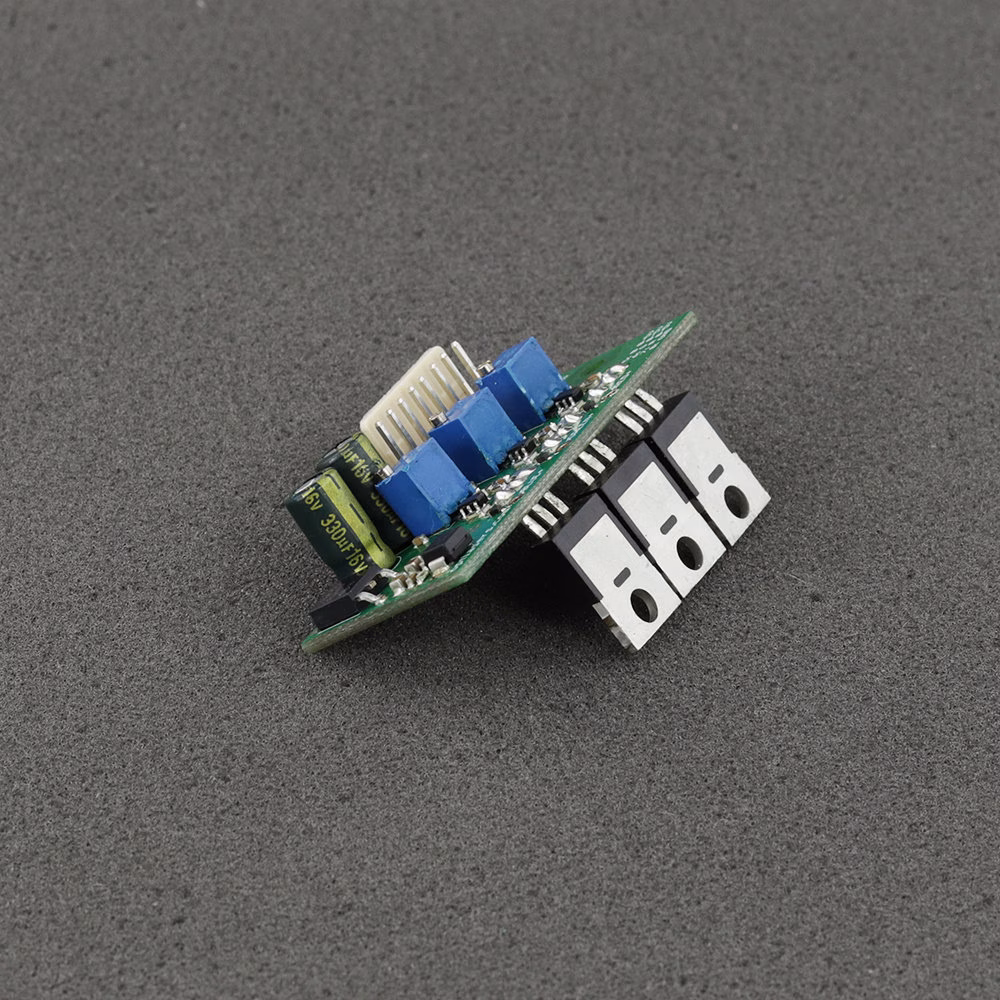

Le pilote de diode laser de puissance moyenne LPLDD-5A-16V-3CH est la version compacte 3 canaux (55 x 24 mm) et allégée de notre pilote destiné aux systèmes laser RGB, doté d'une fonction soft-start intégrée. Grâce à son rendement élevé en courant, le contrôleur laser est parfaitement adapté aux diodes laser de forte puissance utilisées dans les projecteurs et systèmes laser RGB. Chaque canal peut être contrôlé indépendamment via une entrée analogique de 0 à 5 V. L'entrée analogique permet la modulation du courant traversant la diode jusqu’à 100 kHz. Le courant maximal peut être paramétré individuellement sur chaque canal à l’aide d’un potentiomètre séparé monté sur le circuit imprimé. Les fonctions de chaque commande sur le PCB sont clairement étiquetées pour une configuration intuitive et facile.

Un connecteur dédié est intégré au pilote, offrant une bande passante de modulation accrue par rapport aux connecteurs alternatifs. Ce contrôleur laser est fourni sans dissipateur thermique préinstallé, afin de répondre aux besoins des utilisateurs souhaitant utiliser leur propre dissipateur thermique ou plaque optique, tout en bénéficiant d’une réduction de prix notable. Il s’agit d’un composant entièrement opérationnel, prêt à être intégré dans des dispositifs laser.

Les marquages du circuit imprimé “R”, “G” et “B” servent de repères pour le câblage des diodes laser. Il est possible d’utiliser chaque canal avec n’importe quelle diode laser, garantissant une flexibilité totale lors de la configuration.

Recommandations et exigences

• Tous les canaux sont alimentés par une entrée commune unique.
• La tension minimale d’alimentation des diodes doit être supérieure ou égale à 7 V. Dans d’autres cas, elle est déterminée par la formule suivante :
  Vin = 0,3* I + Vd
• Vin - tension d’entrée
• Vd - tension de fonctionnement de la diode
• I - courant de fonctionnement

• Bien que chaque canal soit conçu pour supporter un courant jusqu’à 5 A, il n’est généralement pas utilisé à pleine capacité. Si l’utilisation totale dépasse 6 A (somme des trois canaux), il est recommandé de souder directement les fils sur le circuit imprimé car le connecteur est limité à 3 A CW par broche.
• Veillez à éviter tout court-circuit entre le + (VCC) de l’alimentation et le - (GND) de l’entrée logique ou de l’entrée de surveillance, car cela pourrait endommager de manière irréversible les pistes GND logiques fines.
• L’entrée de modulation peut être utilisée en entrée TTL avec des niveaux logiques de 0 V et 5 V, ou en entrée analogique. La modulation analogique permet d’ajuster la puissance de sortie en utilisant des valeurs de tension spécifiques (par exemple, 2,5 V pour 50 % de puissance, 4 V pour 80 % de puissance, etc.). Cette entrée peut également être utilisée comme entrée PWM. La seule exigence est que la fréquence de base du signal PWM soit comprise entre 5 et 20 kHz.
• Nous recommandons l’utilisation de câbles d’alimentation d’une section de 0,5 mm2.
• Un refroidissement adéquat des MOSFETs de puissance doit être assuré selon les diodes laser et l’alimentation utilisées. Sans refroidissement, les MOSFETs risquent d’être endommagés et les diodes laser brûlées.
• Les MOSFETs doivent être isolés thermiquement du dissipateur thermique/plaque à l’aide d’un pad en silicone ainsi que d’une douille plastique. Un court-circuit entre le MOSFET et le dissipateur thermique/plaque peut gravement endommager le pilote et être dangereux pour la diode laser.

Protection

Le circuit d’alimentation de la diode laser est protégé contre l’inversion de polarité à l’aide d’une diode Schottky haute intensité à faible tension directe, protégeant la diode laser contre une connexion de tension incorrecte tout en minimisant les pertes thermiques.

Pour protéger l’entrée analogique, une diode Zener 5V1 est intégrée afin de gérer les surtensions supérieures à 5 V. Il est néanmoins essentiel d’éviter toute tension supérieure sur cette entrée.
