LPLDD-5A-16V-3CH lézerdióda-meghajtó

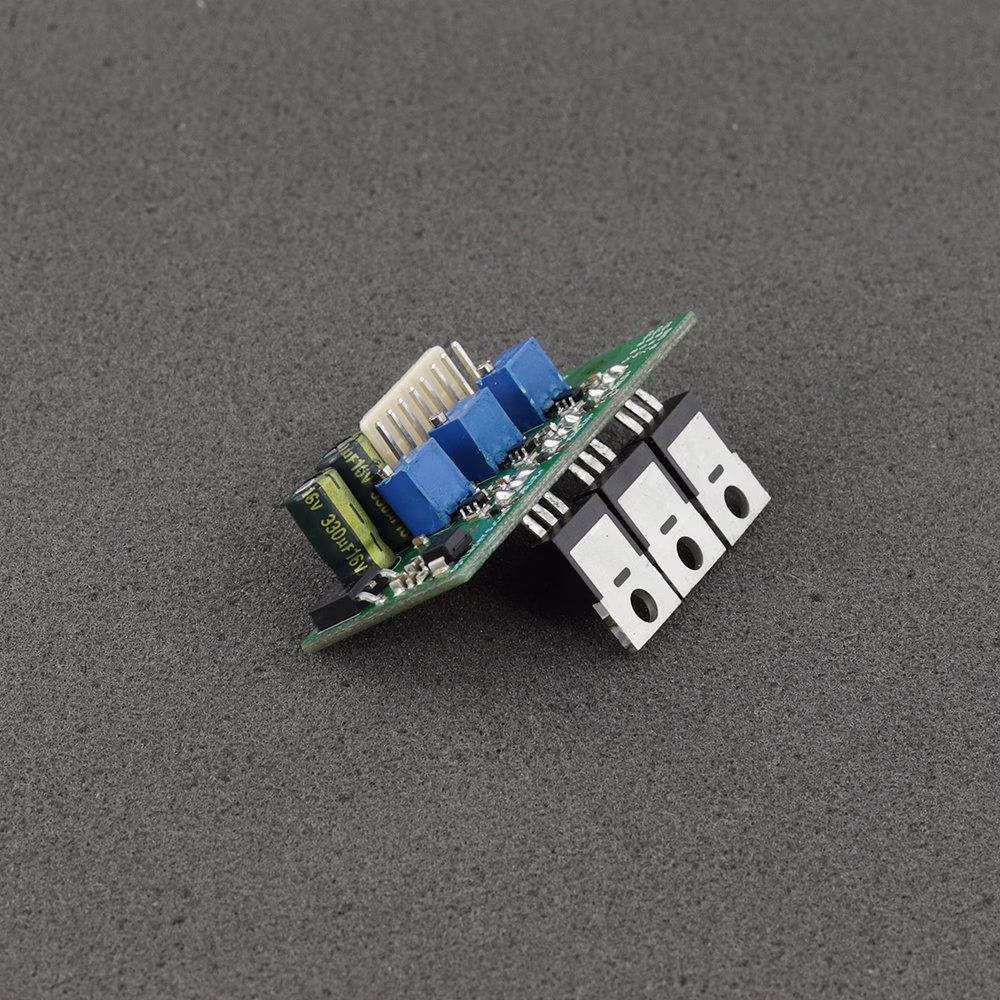

Az LPLDD-5A-16V-3CH lézerdióda-meghajtó bemutatása

Az LPLDD-5A-16V-3CH közepes teljesítményű lézerdióda-meghajtó a háromcsatornás (55 x 24 mm), könnyített változata RGB lézerrendszerekhez tervezett meghajtónknak, beépített soft-start funkcióval. Magas áramhatékonyságának köszönhetően a lézervezérlő kiválóan alkalmas nagy teljesítményű lézerdiódákhoz projektorokban és RGB lézerrendszerekben. Mindegyik csatorna függetlenül vezérelhető 0 - 5 V analóg bemeneten keresztül. Az analóg bemenet lehetővé teszi a diódán átfolyó áram modulálását akár 100 kHz-ig. A maximális áram minden csatornához egy különálló trimmerpotenciométerrel állítható be a NYÁK-on. A NYÁK-on található vezérlőelemek funkciói jól jelöltek, így azok intuitívabbak és könnyen beállíthatók.

A vezérlő egy dedikált csatlakozóval rendelkezik, amely a modulációs sávszélességet növeli az alternatív csatlakozókhoz képest. Ezt a lézervezérlőt hűtőborda nélkül biztosítjuk: így azok számára ideális, akik saját hűtőbordát vagy optikai lemezt kívánnak alkalmazni, miközben jelentős árkedvezményt kínálunk. Teljes mértékben működőképes komponens, amely alkalmas közvetlen integrációra lézerberendezésekbe.

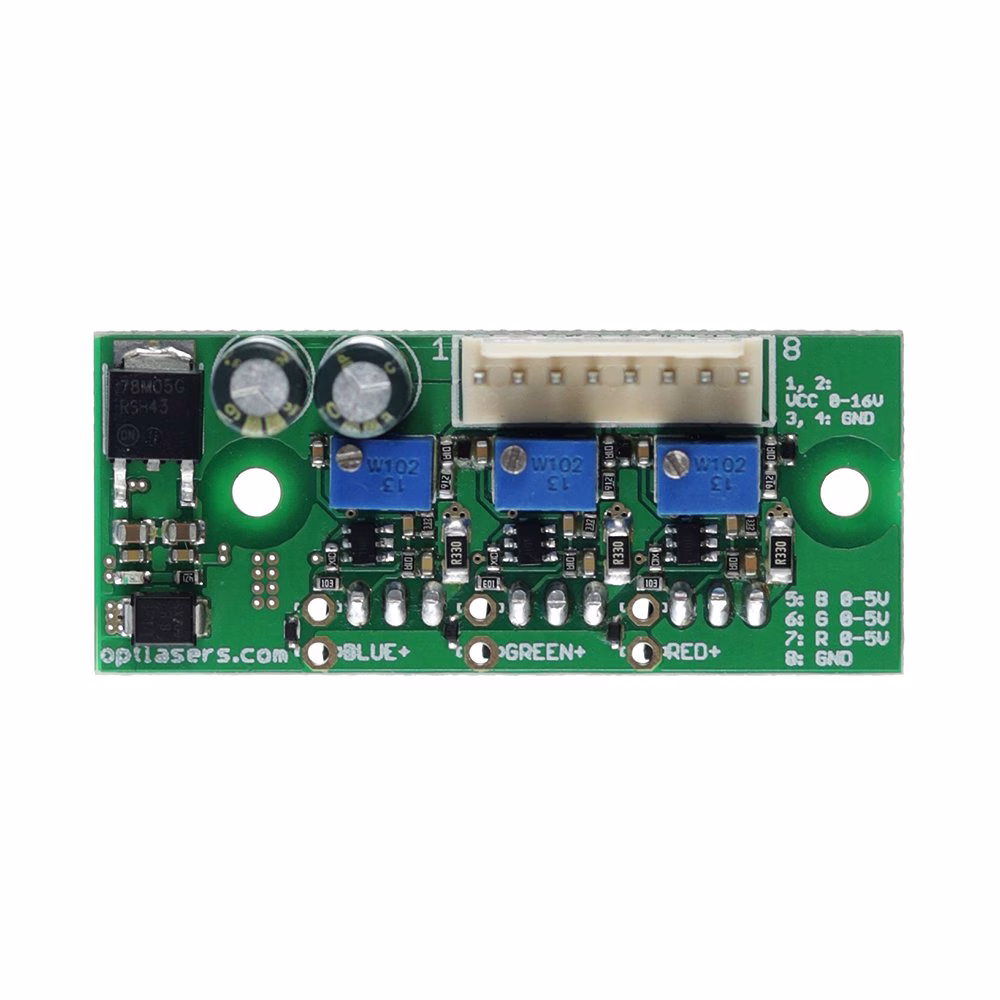

A "R", "G" és "B" jelölésű NYÁK-csatornák a lézerdiódák csatlakoztatásához referenciaként szolgálnak. Bármely csatorna bármilyen lézerdiódával használható, ezáltal rugalmas konfigurációt tesz lehetővé.

Ajánlások és követelmények

• Minden csatornát egy közös bemenet táplál.
• A minimális diódabemeneti feszültség legalább 7 V kell, hogy legyen, más esetekben az alábbi képlettel határozható meg:
  Vin = 0,3* I + Vd
• Vin - bemeneti feszültség
• Vd - dióda üzemi feszültsége
• I - üzemi áram

• Habár minden csatorna maximálisan 5 A áramot képes kezelni, jellemzően nem használják ki teljesen. Ha összesen több mint 6 A-t kíván használni (az összes csatorna összegzett árama), akkor javasolt a vezetékeket közvetlenül a NYÁK-ra forrasztani, mivel a csatlakozó tűnként 3 A CW-t képes kezelni.
• Fokozottan ügyeljen arra, hogy ne legyen rövidzárlat a tápellátás + (VCC) és a logikai vagy monitorbemenet – (GND) között, mert ez visszafordíthatatlanul károsíthatja a vékony logikai GND áramköri sávokat.
• A modulációs bemenet TTL bemenetként (0 V és 5 V logikai szintek), vagy analóg bemenetként is használható. Az analóg moduláció lehetővé teszi a kimeneti teljesítmény szabályozását meghatározott feszültségszintekkel (pl. 2,5 V 50% kimeneti teljesítményhez, 4 V 80% teljesítményhez stb.). Ez a bemenet PWM bemenetként is alkalmazható. Az egyetlen követelmény, hogy a PWM-alapfrekvencia 5-20 kHz tartományban legyen.
• Javasoljuk 0,5 mm2 keresztmetszetű tápkábelek használatát.

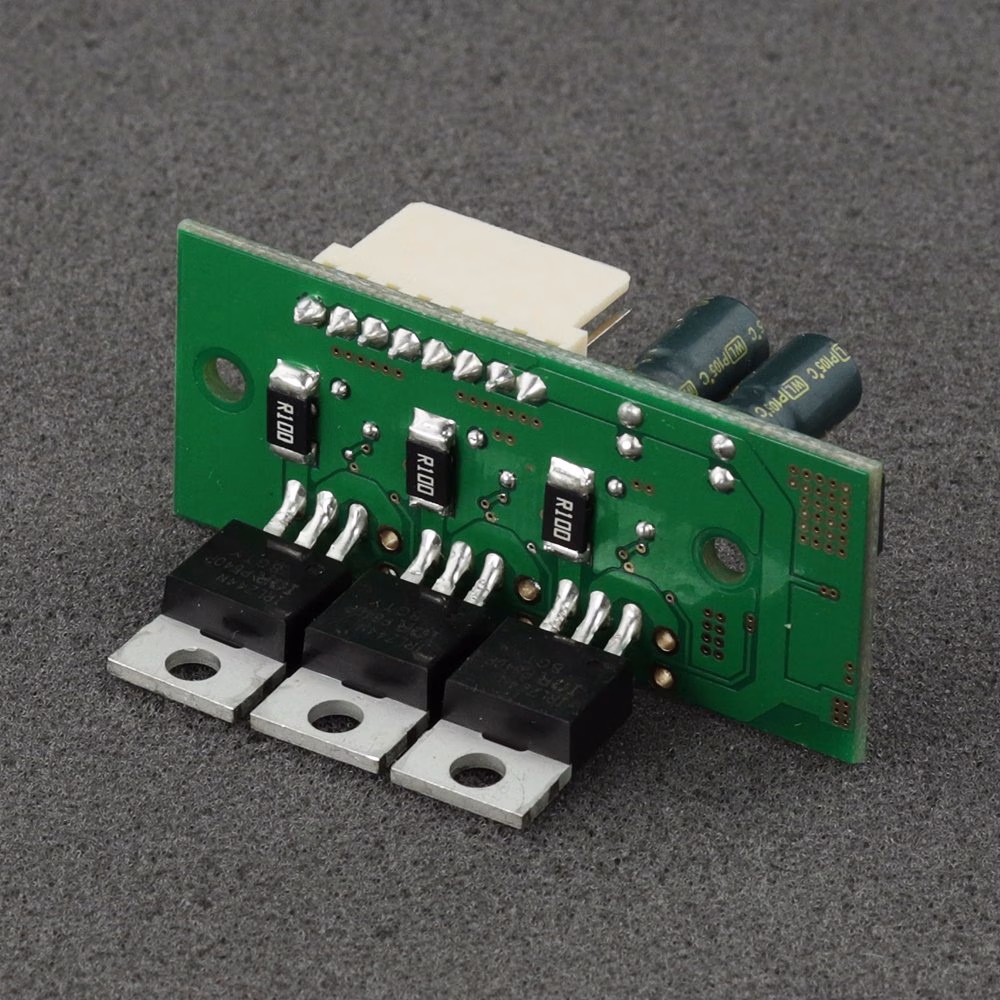

• A teljesítmény-MOSFET-ek megfelelő hűtéséről gondoskodni kell a használt lézerdiódák és tápellátás függvényében. Hűtés nélkül a MOSFET-ek megsérülhetnek, és a lézerdiódák kiéghetnek.
• A MOSFET/MOSFET-eket szilikon lappal, valamint műanyag hüvellyel szigetelni kell a hűtőbordától/lemezről. Ha zárlat alakul ki a MOSFET és a hűtőborda/lemez között, az a meghajtó károsodását okozhatja, és veszélyt jelenthet a lézerdiódára.

Védelem

A lézerdióda teljesítményága ellen védve van fordított polaritás esetére egy nagyteljesítményű Schottky-diódával, amely kis nyitófeszültséggel rendelkezik, védelmet nyújt a helytelen polaritásellátásból eredő károk ellen, miközben minimalizálja a hőveszteséget.

Az analóg bemenet védelmére egy 5V1 Zener-dióda került beépítésre, amely a megengedettnél nagyobb (5 V feletti) feszültségek esetén lép működésbe. Azonban elengedhetetlen, hogy ne alkalmazzon ennél nagyobb feszültséget ezen a bemeneten.
