LPLDD-5A-16V-3CH激光二极管驱动器

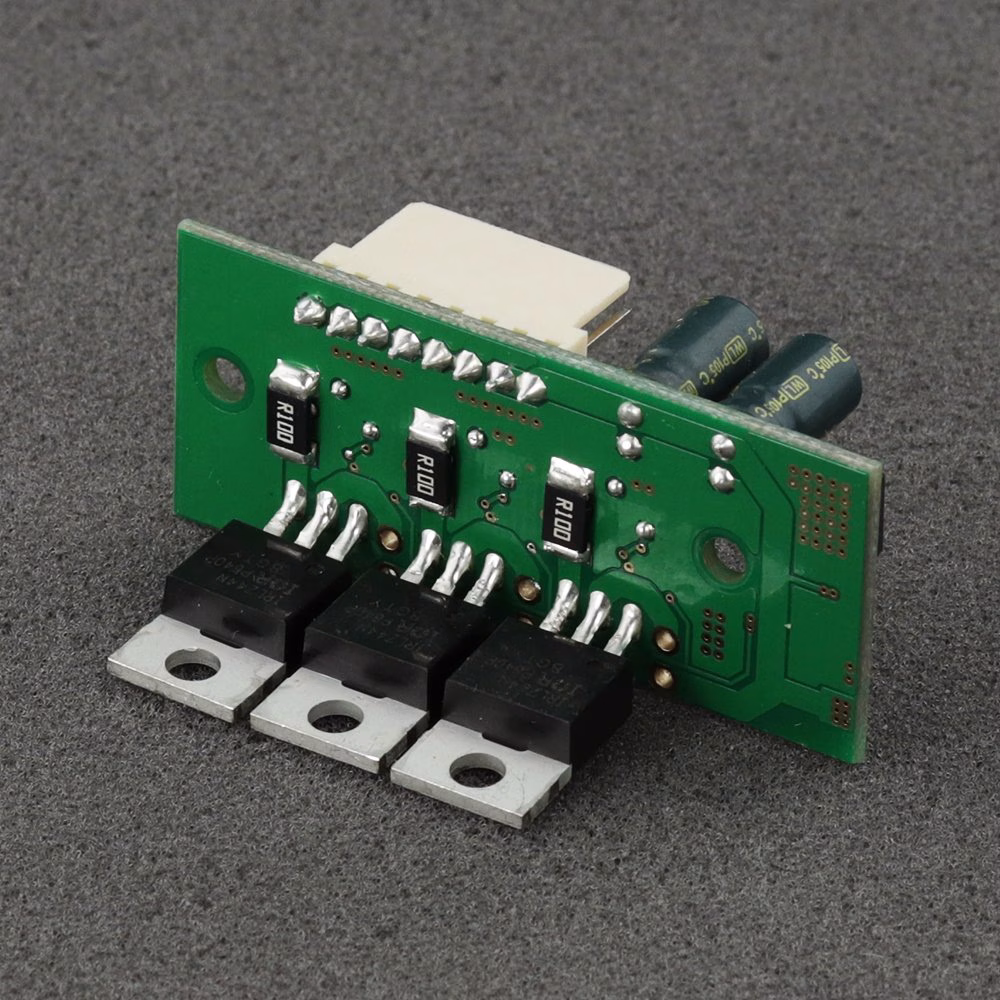

这款三通道、5A、7-16V激光二极管驱动器基于LPLDD-5A-12V，具备其基础型号的全部功能。其优化设计便于通过功率晶体管安装孔实现轻松安装，并且其紧凑结构适用于空间受限的设备。新增连接器提高了驱动器接插的便利性。
001451
5902693110903
下载
折扣数量
| 数量 | 价格 | 折扣 | 您节省了 |
|---|---|---|---|
| 2 | $88.20 | $9.80 | 以上 $19.60 |
| 5 | $83.30 | $14.70 | 以上 $73.50 |
| 25 | $78.40 | $19.60 | 以上 $490.00 |
| 50 | $58.80 | $39.20 | 以上 $1,960.00 |
| 100 | $53.90 | $44.10 | 以上 $4,410.00 |
产品描述
关于LPLDD-5A-16V-3CH激光二极管驱动器
LPLDD-5A-16V-3CH中功率激光二极管驱动器是我们为RGB激光系统设计的驱动器的小型3通道（55 x 24 mm）简化版，集成了软启动功能。由于其高电流效率，该激光控制器非常适用于投影仪和RGB激光系统中的高功率激光二极管。每个通道均可通过0 - 5 V的模拟输入进行独立控制。模拟输入可实现对二极管电流最大100 kHz的调制。每个通道的最大电流可通过PCB上的独立电位器单独设定。PCB上各控制元件的功能均有标识，使用操作更加直观简便。
驱动器集成了专用连接器，与其它类型连接器相比，提供了更高的调制带宽。此激光控制器出厂时未预装散热器，适用于有自定义散热器或光学板需求的用户，同时显著降低了成本。该产品为一体化功能部件，可直接集成至激光设备中投入使用。

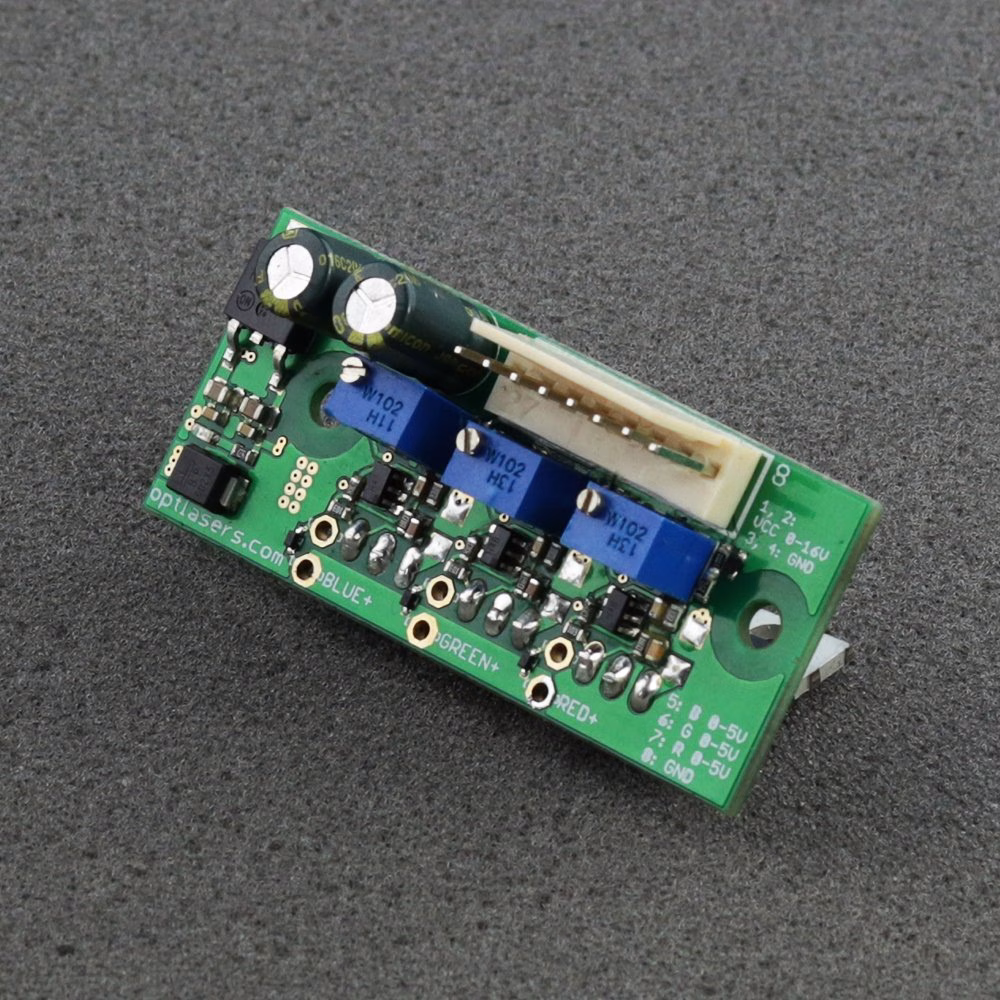

PCB上标注的“R”、“G”、“B”通道便于激光二极管的连接。任何通道均可连接任何激光二极管，实现灵活配置。
建议与要求
- 所有通道采用统一公共输入供电。
- 激光二极管的最小输入电压应高于或等于7 V，否则应采用以下计算公式：
Vin = 0.3* I + Vd - Vin - 输入电压
- Vd - 二极管工作电压
- I - 工作电流
- 虽然每通道额定工作电流为5 A，但通常不会完全输出。若总电流需求超过6 A（所有通道电流之和），建议将导线直接焊接至PCB板上，因为连接器每针脚仅额定3A CW。
- 务必避免电源正极（VCC）与逻辑输入或监控输入负极（GND）之间发生短路，否则会对精细的逻辑GND线路造成不可修复的损坏。
- 调制输入既可作为TTL输入（逻辑电平为0 V和5 V），也可作为模拟输入。模拟调制可通过调整电压等级控制输出功率（如2.5 V对应50%输出，4 V对应80%输出等）。此输入也可用作PWM输入，且所需PWM信号基频为5-20 kHz。
- 建议使用截面积为0.5 mm²的电源线缆。
- 应根据激光二极管及电源的实际情况合理为功率MOSFET提供充分冷却。若无有效散热，MOSFET可能损坏，激光二极管也可能烧毁。
- MOSFET必须使用硅胶垫和绝缘套管与散热器/散热板绝缘。MOSFET与散热器/板间若发生短路，会损坏驱动器并危及激光二极管。
保护电路
激光二极管功率回路通过高电流、低正向压降的肖特基二极管提供反接保护，最大限度保护激光二极管免受电压接错的损坏并减小热损耗。
模拟输入端配备5V1齐纳二极管用于处理超过5 V的电压，但务必避免高于5 V的输入，否则可能损坏电路。
