Driver per diodi laser LPLDD-5A-16V-3CH
Questo driver per diodi laser a tre canali, 5 A, 7-16 V si basa sul modello LPLDD-5A-12V e ne incorpora tutte le funzionalità. Il design accurato ne facilita l’installazione mediante i fori per transistor di potenza e, grazie alle dimensioni compatte, può essere utilizzato in dispositivi con spazi limitati. Un connettore aggiuntivo incrementa la praticità di collegamento del driver.
Scarica
Sconti sul volume
| Quantità | Prezzo | Sconto | Salva |
|---|---|---|---|
| 2 | $88.20 | $9.80 | Fino a $19.60 |
| 5 | $83.30 | $14.70 | Fino a $73.50 |
| 25 | $78.40 | $19.60 | Fino a $490.00 |
| 50 | $58.80 | $39.20 | Fino a $1,960.00 |
| 100 | $53.90 | $44.10 | Fino a $4,410.00 |
Descrizione del prodotto
Informazioni sul Driver per Diodi Laser LPLDD-5A-16V-3CH

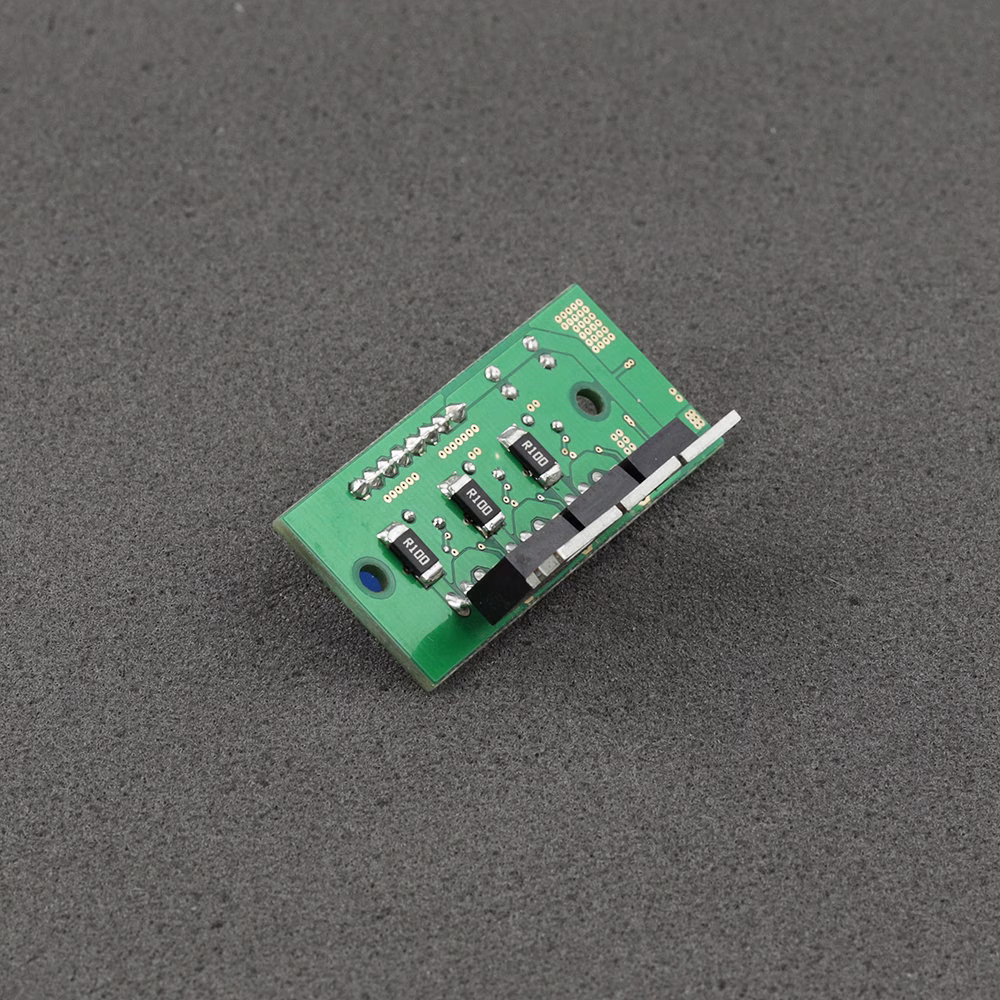

Il driver per diodi laser di media potenza LPLDD-5A-16V-3CH è la versione compatta a 3 canali (55 x 24 mm), lite, del nostro driver per sistemi laser RGB, dotato di funzione soft-start integrata. Grazie all’elevata efficienza in corrente, il controller laser è particolarmente adatto per diodi laser ad alta potenza impiegati in proiettori e sistemi laser RGB. Ogni canale può essere controllato indipendentemente tramite ingresso analogico 0 - 5 V. L’ingresso analogico consente la modulazione della corrente attraverso il diodo fino a 100 kHz. La corrente massima può essere impostata per ciascun canale tramite un potenziometro dedicato sulla PCB. Le funzioni di ciascun controllo sulla PCB sono etichettate per renderle più intuitive e facili da configurare.
Un connettore dedicato è integrato nel driver, offrendo una larghezza di banda di modulazione superiore rispetto ai connettori alternativi. Questo controller laser viene fornito privo di dissipatore preinstallato, adattandosi agli utenti che preferiscono utilizzare il proprio dissipatore o piastra ottica, garantendo al contempo una riduzione significativa del prezzo. Si tratta di un modulo completamente operativo, immediatamente disponibile per l’integrazione in dispositivi laser.
Le etichette sulla scheda che indicano i canali "R", "G" e "B" servono come riferimento per il collegamento dei diodi laser. È possibile utilizzare ogni canale con qualsiasi diodo laser, offrendo flessibilità di configurazione.
Raccomandazioni e requisiti
- Tutti i canali sono alimentati da un singolo ingresso comune.
- La tensione minima di ingresso per il diodo deve essere superiore o uguale a 7 V; in altre situazioni, viene determinata dalla seguente formula:
Vin = 0,3* I + Vd - Vin - tensione di ingresso
- Vd - tensione operativa del diodo
- I - corrente operativa
- Sebbene ogni canale sia certificato per gestire una corrente di 5 A, normalmente non viene utilizzato a piena capacità. Se si desidera superare i 6 A totali (somma di tutti i canali) si raccomanda di saldare i cavi direttamente alla scheda poiché il connettore è omologato per 3 A CW per ogni pin.
- Prestare molta attenzione per evitare cortocircuiti tra il + (VCC) dell’alimentatore e il - (GND) dell’ingresso logico o dell’ingresso monitor, in quanto può arrecare danni irreversibili alle sottili piste logiche GND.
- L’ingresso di modulazione può essere utilizzato come ingresso TTL con livelli logici di 0 V e 5 V, oppure come ingresso analogico. La modulazione analogica permette di regolare la potenza in uscita utilizzando specifici valori di tensione (ad esempio, 2,5 V per il 50% della potenza in uscita, 4 V per l’80% della potenza, ecc.). Questo ingresso può essere impiegato anche per la modulazione PWM. L’unico requisito è che la frequenza base del segnale PWM sia compresa tra 5 e 20 kHz.
- Raccomandiamo l’utilizzo di cavi di alimentazione con sezione di 0,5 mm².
- Il corretto raffreddamento dei MOSFET di potenza deve essere assicurato in funzione dei diodi laser e della PSU utilizzati. In assenza di un adeguato raffreddamento, i MOSFET possono subire danni e i diodi laser possono bruciarsi.
- I MOSFET devono essere isolati dal dissipatore/piastra mediante pad in silicone e manicotto plastico. Un cortocircuito tra MOSFET e dissipatore/piastra può danneggiare il driver e rappresenta un pericolo per il diodo laser.
Protezione
Il circuito di alimentazione del diodo laser è protetto contro l’inversione di polarità mediante un diodo Schottky ad alta corrente con bassa caduta di tensione, proteggendo il diodo laser da collegamenti di tensione errati e riducendo al minimo le perdite termiche.
Per la protezione dell’ingresso analogico, è integrato un diodo Zener 5V1 per la gestione di tensioni superiori a 5 V. Tuttavia, è essenziale evitare l’utilizzo di tensioni più elevate su questo ingresso.
