LPLDD-5A-16V-3CH Laserdiodiohjain
Tämä kolmekanavainen, 5 A:n, 7-16 V:n laserdiodiohjain perustuu LPLDD-5A-12V-malliin ja sisältää kaikki sen perusversion ominaisuudet. Huolellisesti suunniteltu rakenne mahdollistaa ohjaimen vaivattoman asennuksen tehotransistorin läpivientien kautta, ja kompakti koko mahdollistaa käytön laitetiloissa, joissa tila on rajallinen. Lisäliitin helpottaa ohjaimen kytkemistä.
Lataa
Määräalennus
| Määrä | Hinta | Alennus | Säästät |
|---|---|---|---|
| 2 | $88.20 | $9.80 | Jopa $19.60 |
| 5 | $83.30 | $14.70 | Jopa $73.50 |
| 25 | $78.40 | $19.60 | Jopa $490.00 |
| 50 | $58.80 | $39.20 | Jopa $1,960.00 |
| 100 | $53.90 | $44.10 | Jopa $4,410.00 |
Tuotteen kuvaus
Tietoja LPLDD-5A-16V-3CH laserdiodiohjaimesta

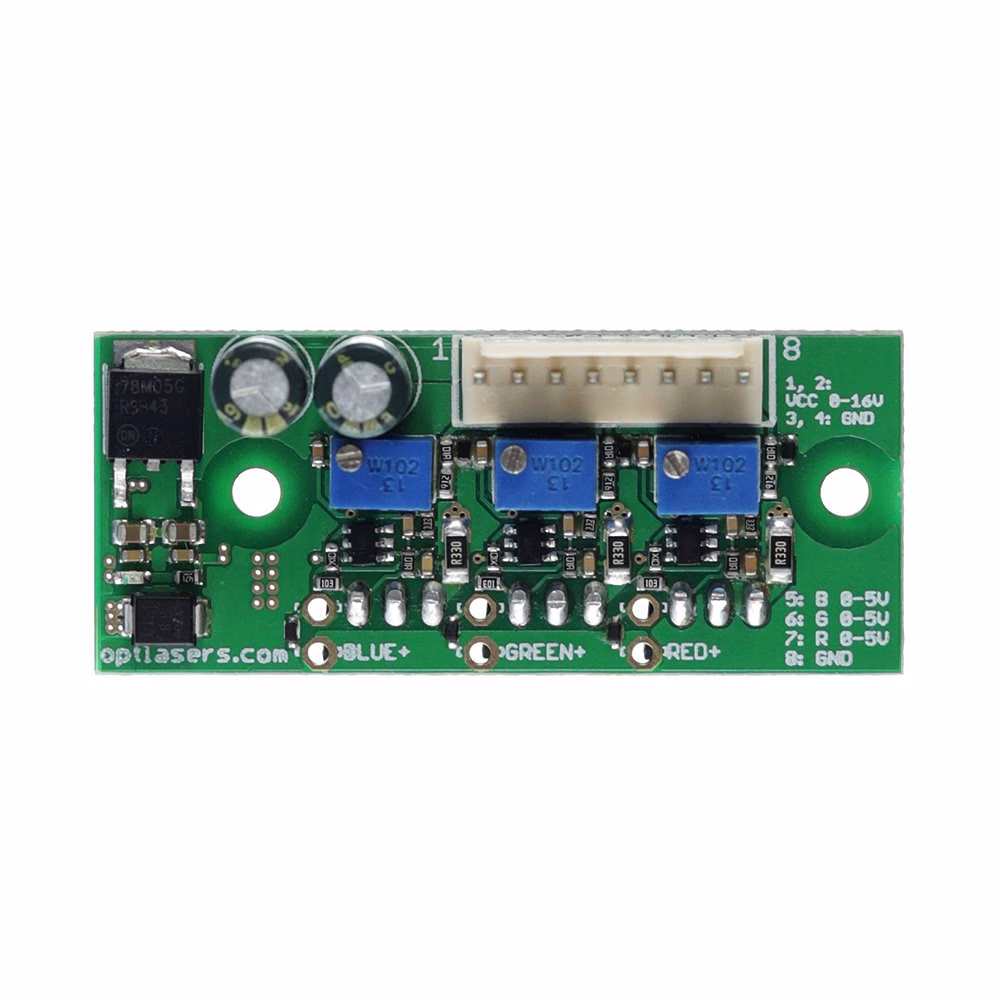

LPLDD-5A-16V-3CH keskipower-laserdiodiohjain on pienikokoinen 3-kanavainen (55 x 24 mm) kevytversio RGB-lasereille tarkoitetusta ohjaimesta, jossa on sisäänrakennettu pehmeä käynnistys. Korkean virran hyötysuhteensa ansiosta laserohjain soveltuu erinomaisesti tehokkaille laserdioideille projektoreissa ja RGB-lasereissa. Jokaista kanavaa voidaan ohjata itsenäisesti 0 - 5 V:n analogisella sisääntulolla. Analoginen ohjaus mahdollistaa diodin läpi kulkevan virran modulaation jopa 100 kHz taajuuteen saakka. Kullekin kanavalle voidaan säätää maksimivirta erillisellä potentiometrillä piirilevyllä. Jokaisen kontrollin toiminnot piirilevyllä on merkitty selkeästi, jotta säätäminen olisi mahdollisimman intuitiivista ja helppoa.
Dediikoitu liitin on integroitu ohjaimeen, mikä tarjoaa laajemman modulaatiokaistan verrattuna vaihtoehtoisiin liittimiin. Tämä laserohjain toimitetaan ilman esiasennettua jäähdytintä, mahdollistaen käyttäjien hyödyntää omaa jäähdytintään tai optista levyään, ja samalla tarjoten merkittävän hinnanalennuksen. Kyseessä on täysin toimintavalmis komponentti, joka voidaan helposti integroida laserlaitteisiin.
Piirilevyn "R", "G" ja "B" merkit toimivat viitteinä laserdiodien liitäntää varten. Kuitenkin mitä tahansa kanavaa voidaan käyttää minkä tahansa laserdiodin kanssa, mikä tarjoaa joustavuutta kokoonpanoon.
Suositukset ja vaatimukset
- Kaikki kanavat saavat virran yhdestä yhteisestä syötöstä.
- Minimi diodisyöttöjännite tulee olla vähintään 7 V, muissa tapauksissa määräytyy seuraavan kaavan mukaan:
Vin = 0,3* I + Vd - Vin - syöttöjännite
- Vd - diodin käyttöjännite
- I - käyttövirta
- Vaikka jokainen kanava on mitoitettu kestämään 5 A virran, niitä ei normaalisti käytetä täyteen kapasiteettiin. Jos kokonaisvirta ylittää 6 A (kaikkien kanavien summa), suosittelemme johtimien suoraa juottamista piirilevylle, sillä liitin on mitoitettu 3 A CW per pinni.
- Vältä oikosulkuja virtalähteen + (VCC) ja logiikkatulon tai monitoroinnin - (GND) välillä, sillä tämä voi aiheuttaa korjaamattomia vaurioita ohuisiin logiikka GND -reitteihin.
- Modulaatiosisääntuloa voi käyttää TTL-tulona logiikkatasoilla 0 V ja 5 V tai analogisena tulona. Analoginen modulaatio mahdollistaa lähtötehon säätämisen tietyillä jännitetasoilla (esim. 2,5 V = 50 % teho, 4 V = 80 % teho, jne.). Tämä tulo soveltuu myös PWM-sisääntuloon. Ainoa vaatimus on, että PWM-signaalin kantataajuus on 5-20 kHz.
- Suosittelemme käyttämään virtajohtoja, joiden poikkipinta-ala on 0,5 mm2.
- Virtamosfettien oikea jäähdytys tulee varmistaa käytössä olevien laserdiodien ja virtalähteen mukaan. Ilman jäähdytystä MOSFETit voivat vaurioitua ja laserdiodit palaa.
- MOSFET(t) tulee eristää jäähdyttimestä/levystä silikonityynyllä sekä muoviholkilla. Oikosulku MOSFETin ja jäähdyttimen/levyn välillä voi vaurioittaa ohjainta ja olla vaaraksi laserdiodille.
Suojaus
Laserdiodin virtapiiri on suojattu väärää napaisuutta vastaan suuren virrantehon Schottky-diodilla, jolla on alhainen kynnysjännite, minimoiden lämpöhukan ja suojaten laserdiodia virheellisiltä kytkennöiltä.
Analogisisääntuloa varten on integroitu 5V1 Zener-diodi, joka estää yli 5 V:n jännitteet. Kuitenkin on tärkeää välttää korkeampien jännitteiden käyttöä tässä tulossa.
