LPLDD-5A-16V-3CH Lazer Diyot Sürücüsü
Bu üç kanallı, 5 A, 7-16 V lazer diyot sürücüsü, LPLDD-5A-12V modeli temel alınarak tasarlanmış olup, baz versiyonunun tüm özelliklerini taşır. Akıllıca tasarlanan yapısı, güç transistörlerinin deliklerinden sürücünün kolayca monte edilmesini sağlarken, kompakt boyutları alan kısıtlaması olan cihazlarda kullanımına olanak tanır. İlave konnektör, sürücünün bağlanma kolaylığını artırır.
İndir
Toplu İndirimler
| Miktar | Fiyat | İndirim | Kazancınız |
|---|---|---|---|
| 2 | $88.20 | $9.80 | Sınır $19.60 |
| 5 | $83.30 | $14.70 | Sınır $73.50 |
| 25 | $78.40 | $19.60 | Sınır $490.00 |
| 50 | $58.80 | $39.20 | Sınır $1,960.00 |
| 100 | $53.90 | $44.10 | Sınır $4,410.00 |
Ürün açıklaması
LPLDD-5A-16V-3CH Lazer Diyot Sürücüsü Hakkında

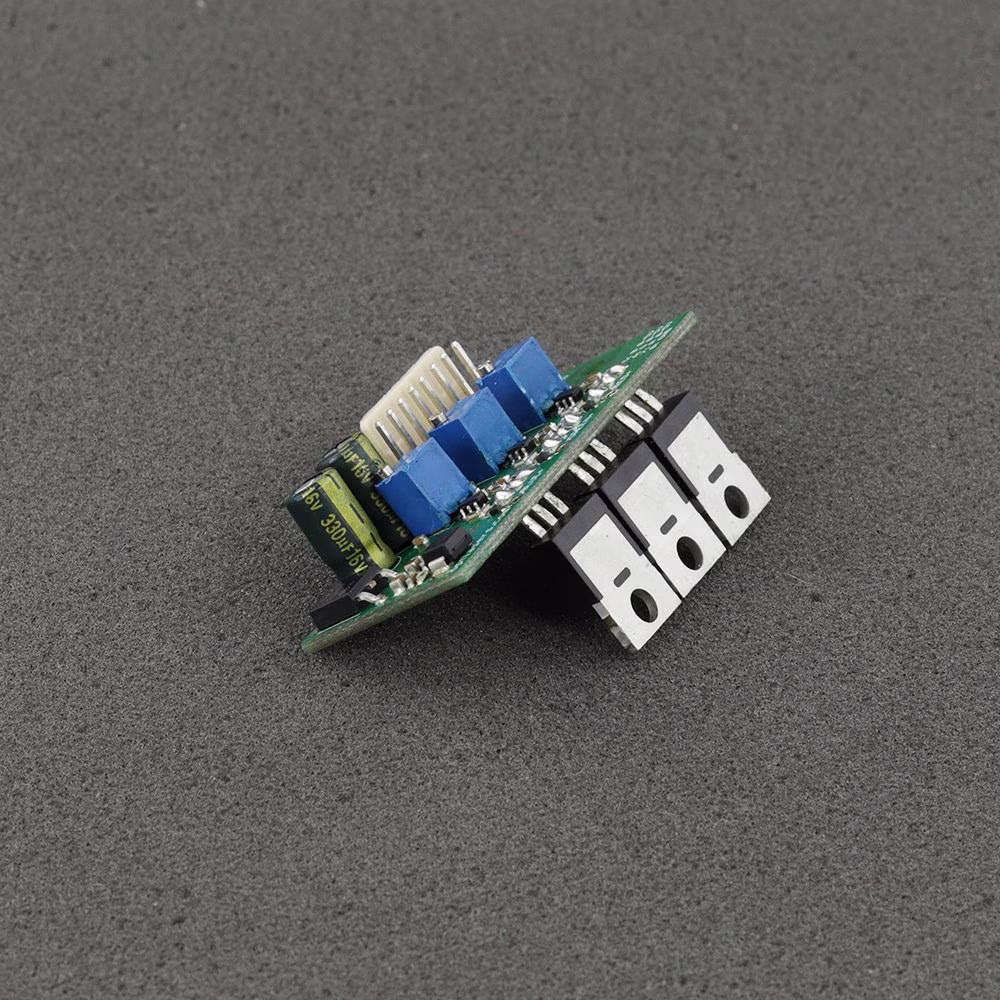

LPLDD-5A-16V-3CH orta güçlü lazer diyot sürücüsü, yerleşik yumuşak başlatma özelliğine sahip RGB lazer sistemleri için sürücümüzün daha küçük üç kanallı (55 x 24 mm), hafif versiyonudur. Yüksek akım verimliliği sayesinde, bu lazer kontrolcüsü, projeksiyon cihazları ve RGB lazer sistemlerinde kullanılan yüksek güçlü lazer diyotları için uyumludur. Her bir kanal, 0 - 5 V analog girişi üzerinden bağımsız olarak kontrol edilebilir. Analog giriş, diyottan geçen akımın 100 kHz'e kadar modüle edilmesine olanak tanır. Maksimum akım, PCB üzerindeki ayrı bir potansiyometre ile her kanal için ayrı ayrı ayarlanabilir. PCB üzerindeki her bir kontrolün işlevi etiketlenmiş olup, daha sezgisel ve kolay ayarlanabilir olmasını sağlar.
Sürücüye entegre edilen özel bir konnektör, alternatif konnektörlere kıyasla daha yüksek modülasyon bant genişliği sunar. Bu lazer kontrolcüsü, önceden takılmış bir soğutucu olmadan temin edilir; bu, kendi soğutucusunu veya optik plakasını kullanmak isteyen kullanıcılar için uygundur ve aynı zamanda önemli bir maliyet avantajı sağlar. Tam işlevli bir bileşen olup, lazer cihazlarına entegre edilmeye hazır olarak sunulmaktadır.
"R", "G" ve "B" olarak işaretlenmiş kart üzerindeki etiketler, lazer diyotlarının bağlanması için referans niteliğindedir. Her bir kanal herhangi bir lazer diyotuyla kullanılabilir, bu da konfigürasyon için esneklik sağlar.
Öneriler ve gereksinimler
- Tüm kanallar, tek bir ortak girişten beslenir.
- Minimum diyot giriş voltajı 7 V veya daha yüksek olmalıdır; diğer durumlarda aşağıdaki formülle belirlenir:
Vin = 0,3* I + Vd - Vin - giriş voltajı
- Vd - diyot çalışma voltajı
- I - çalışma akımı
- Her kanal 5 A akımı taşıyabilecek şekilde derecelendirilmiş olmasına rağmen, genellikle tam kapasiteyle kullanılmaz. Tüm kanallardan toplamda 6 A’den fazla akım kullanmak istiyorsanız, kabloların doğrudan karta lehimlenmesi tavsiye edilir, çünkü konnektör her bir pini için 3A CW ile sınırlıdır.
- Güç kaynağının + (VCC) kutbu ile mantık girişi veya monitör girişinin - (GND) kutbu arasında kısa devre oluşmasından mutlaka kaçınılmalıdır; aksi takdirde ince mantık GND yolları geri dönüşü olmayan biçimde zarar görebilir.
- Modülasyon girişi, 0 V ve 5 V lojik seviyelerle TTL girişi veya analog girişi olarak kullanılabilir. Analog modülasyon, çıkış gücünün belirli voltaj seviyeleriyle (örneğin, 2.5 V için %50 çıkış gücü, 4 V için %80 çıkış gücü vb.) ayarlanmasına olanak tanır. Bu giriş, aynı zamanda PWM girişi olarak da kullanılabilir. Tek gereksinim, PWM sinyalinin temel frekansının 5-20 kHz aralığında olmasıdır.
- Güç bağlantıları için 0,5 mm2 kesitli kabloların kullanılması tavsiye edilir.
- Kullanılan lazer diyotları ve güç kaynağına bağlı olarak, güç MOSFET'lerinin uygun biçimde soğutulması gereklidir. Soğutma olmadan MOSFET’ler zarar görebilir ve lazer diyotları yanabilir.
- MOSFET/MOSFET’ler, soğutucu/plakadan silikon pad ve plastik manşon ile izole edilmelidir. MOSFET ile soğutucu/plaka arasında kısa devre olması, sürücünün zarar görmesine ve lazer diyot için tehlikeli olmasına yol açabilir.
Korumalar
Lazer diyot güç devresi, yüksek akımlı düşük ileri voltajlı Schottky diyodu ile ters polariteye karşı korunmakta olup, lazer diyodunu hatalı voltaj bağlantılarına karşı korurken ısı kaybını da en aza indirir.
Analog girişin korunması için, 5 V’un üstündeki voltajlara karşı 5V1 Zener diyot gömülmüştür. Bununla birlikte, bu girişte daha yüksek voltajların kullanılmamasına kesinlikle dikkat edilmelidir.
