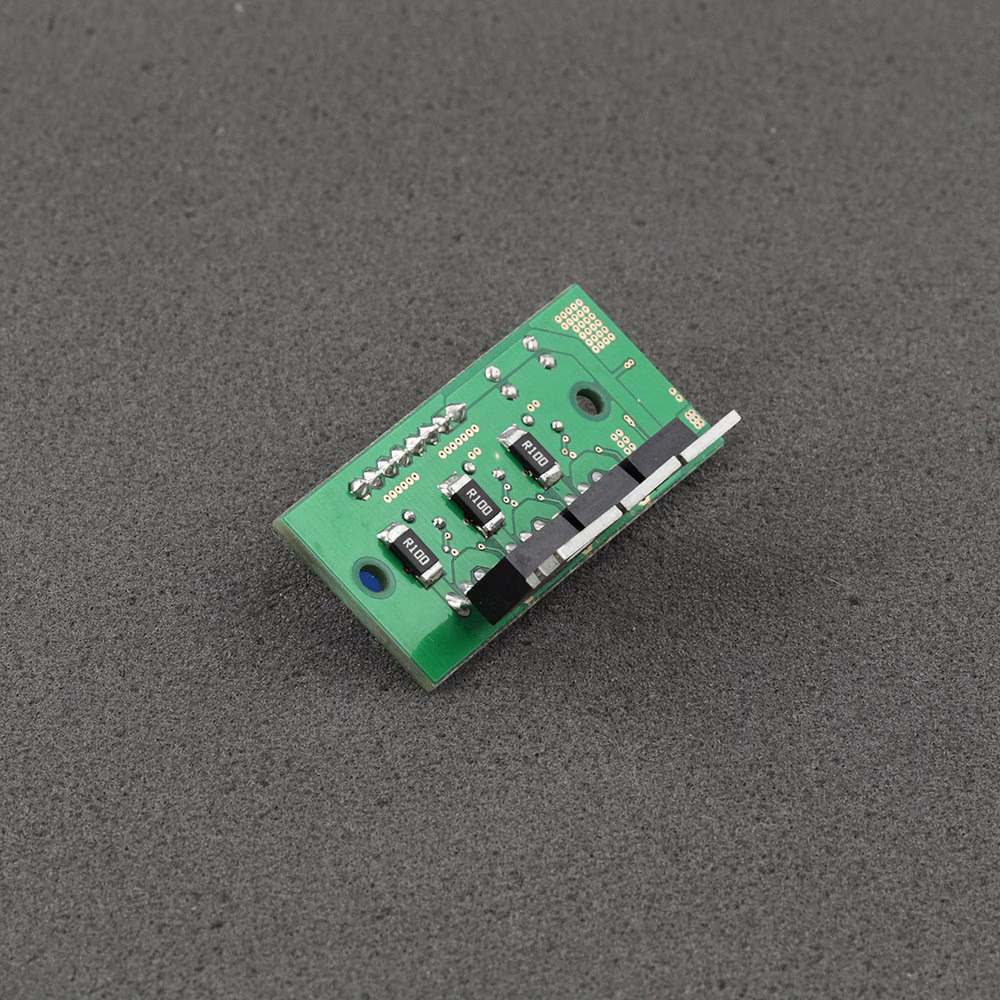

LPLDD-5A-16V-3CH Driver pentru diodă laser

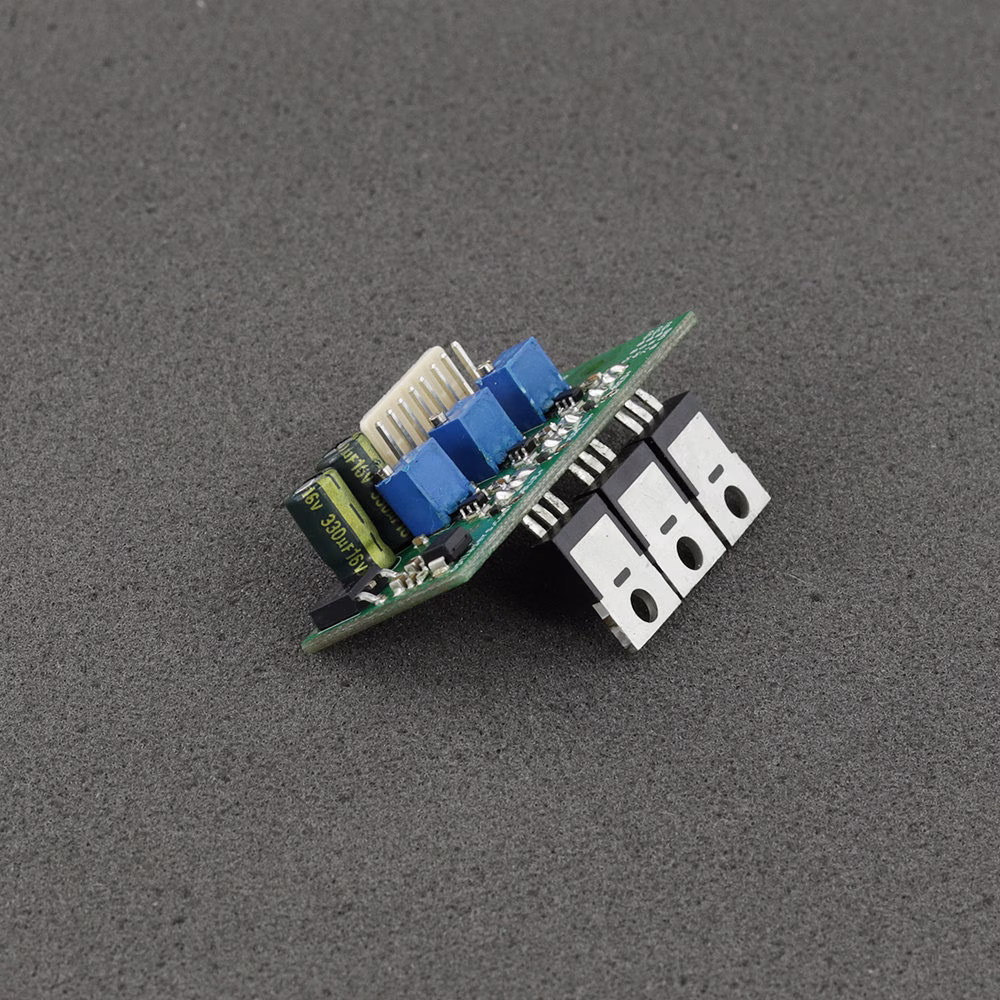

Acest driver pentru diode laser cu trei canale, 5 A, 7-16 V este bazat pe LPLDD-5A-12V și include toate funcționalitățile versiunii de bază. Designul său atent gândit facilitează instalarea convenabilă a driverului prin găurile pentru tranzistoarele de putere, iar dimensiunea compactă permite utilizarea în dispozitive cu spațiu limitat. Un conector suplimentar îmbunătățește ușurința de conectare a driverului.
Descarcari
Reduceri la volum
| Cantitate | Pret | Reducere | Ai economisit |
|---|---|---|---|
| 2 | $88.20 | $9.80 | Pana la $19.60 |
| 5 | $83.30 | $14.70 | Pana la $73.50 |
| 25 | $78.40 | $19.60 | Pana la $490.00 |
| 50 | $58.80 | $39.20 | Pana la $1,960.00 |
| 100 | $53.90 | $44.10 | Pana la $4,410.00 |
Descriere produs
Despre driverul de curent pentru diode laser LPLDD-5A-16V-3CH
Driverul de curent mediu pentru diode laser LPLDD-5A-16V-3CH reprezintă versiunea compactă, cu 3 canale (55 x 24 mm), varianta lite a driverului nostru pentru sisteme laser RGB, dotat cu funcție de soft-start integrată. Datorită eficienței ridicate a curentului, controlerul laser este ideal pentru diode laser de mare putere utilizate în proiectoare și sisteme laser RGB. Fiecare canal poate fi controlat independent prin intermediul intrării analogice de 0 - 5 V. Intrarea analogică permite modularea curentului ce trece prin diodă până la 100 kHz. Curentul maxim poate fi setat pentru fiecare canal printr-un potențiometru separat pe placa de circuit. Funcțiile fiecărui element de control de pe PCB sunt etichetate pentru a le face mai intuitive și ușor de setat.
Un conector dedicat este integrat în driver, oferind o lățime de bandă de modulare superioară comparativ cu alte conectori alternativi. Acest controller laser este livrat fără radiator preinstalat, adresându-se utilizatorilor care preferă să utilizeze propriul radiator sau placă optică, oferind în același timp o reducere semnificativă a prețului. Este o componentă complet operațională, pregătită pentru integrarea în echipamente laser.

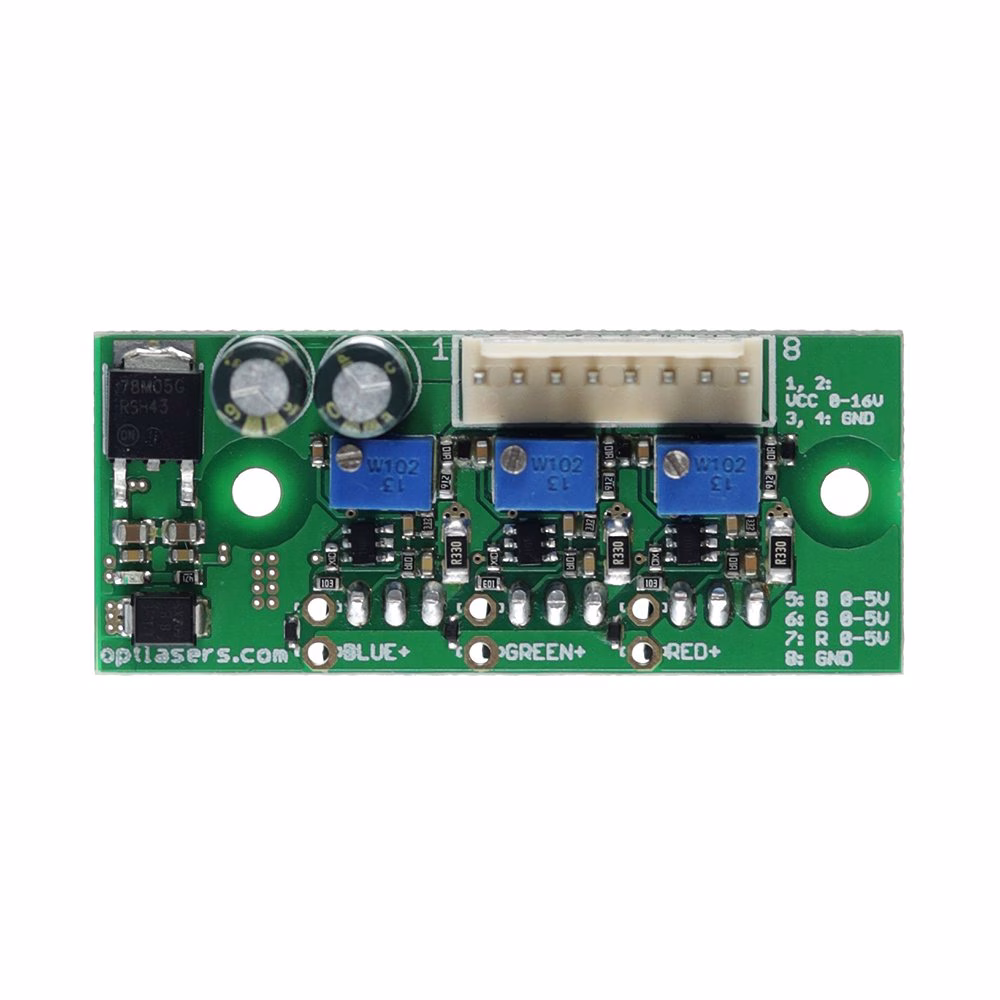

Marcajele de pe placă ce indică canalele „R”, „G” și „B” servesc ca referință pentru conectarea diodelor laser. Oricare canal poate fi folosit cu orice diodă laser, oferind flexibilitate la configurare.
Recomandări și cerințe
- Toate canalele sunt alimentate printr-o singură intrare comună.
- Tensiunea de intrare a diodei trebuie să fie egală sau mai mare de 7 V, iar în alte situații, este dată de următoarea formulă:
Vin = 0,3* I + Vd - Vin - tensiunea de intrare
- Vd - tensiunea de funcționare a diodei
- I - curentul de operare
- Deși fiecare canal este proiectat să suporte un curent de 5 A, de regulă nu se utilizează la sarcină maximă. Dacă se dorește utilizarea unui total de peste 6 A (suma tuturor canalelor), se recomandă lipirea directă a firelor pe placă, deoarece conectorul este proiectat pentru 3 A în regim CW per pin.
- Acordați o atenție sporită pentru a evita scurtcircuitul între + (VCC) sursa de alimentare și – (GND) intrarea logică sau intrarea de monitorizare, deoarece acest lucru poate distruge iremediabil traseele subțiri GND de logică.
- Intrarea de modulare poate fi utilizată ca intrare TTL cu niveluri logice 0 V și 5 V sau ca intrare analogică. Modulația analogică permite ajustarea puterii de ieșire prin niveluri specifice de tensiune (de exemplu, 2,5 V pentru 50% din puterea de ieșire, 4 V pentru 80% etc.). Această intrare poate fi folosită și ca intrare PWM. Singura cerință este ca frecvența de bază a semnalului PWM să fie între 5-20 kHz.
- Recomandăm utilizarea cablurilor de alimentare cu o secțiune transversală de 0,5 mm2.
- Se impune răcirea adecvată a MOSFET-urilor de putere în funcție de diodele laser utilizate și sursa de alimentare. Fără răcire, MOSFET-urile pot fi deteriorate, iar diodele laser pot fi distruse.
- MOSFET-ul/MOSFET-urile trebuie izolat(e) de radiator/placă cu un pad de silicon și un manșon plastic. Un scurtcircuit între MOSFET și radiator/placă poate deteriora driverul și prezintă risc pentru dioda laser.
Protecție
Circuitul de alimentare al diodei laser este protejat la inversarea polarității printr-o diodă Schottky de curent mare și cădere mică de tensiune, protejând dioda laser împotriva conectării incorecte a tensiunii și minimizând în același timp pierderile termice.
Pentru protecția intrării analogice, este integrată o diodă Zener 5V1 pentru a gestiona tensiunile care depășesc 5 V. Totuși, este esențial să nu se utilizeze tensiuni mai mari pe această intrare.
