LPLDD-5A-16V-3CH Laserdiode Driver
Denne trekanals, 5 A, 7-16 V laserdiode driver er baseret på LPLDD-5A-12V og indeholder alle funktioner fra basisversionen. Det gennemtænkte design muliggør nem installation af driveren gennem effektransistorernes huller, og dens kompakte størrelse gør det muligt at anvende den i pladskrævende enheder. Et ekstra stik øger brugervenligheden ved tilslutning af driveren.
Hent
Mængderabat
| Antal | Pris | Rabat | Du sparer |
|---|---|---|---|
| 2 | $88.20 | $9.80 | Op til $19.60 |
| 5 | $83.30 | $14.70 | Op til $73.50 |
| 25 | $78.40 | $19.60 | Op til $490.00 |
| 50 | $58.80 | $39.20 | Op til $1,960.00 |
| 100 | $53.90 | $44.10 | Op til $4,410.00 |
Produktbeskrivelse
Om LPLDD-5A-16V-3CH Laser Diode Driver

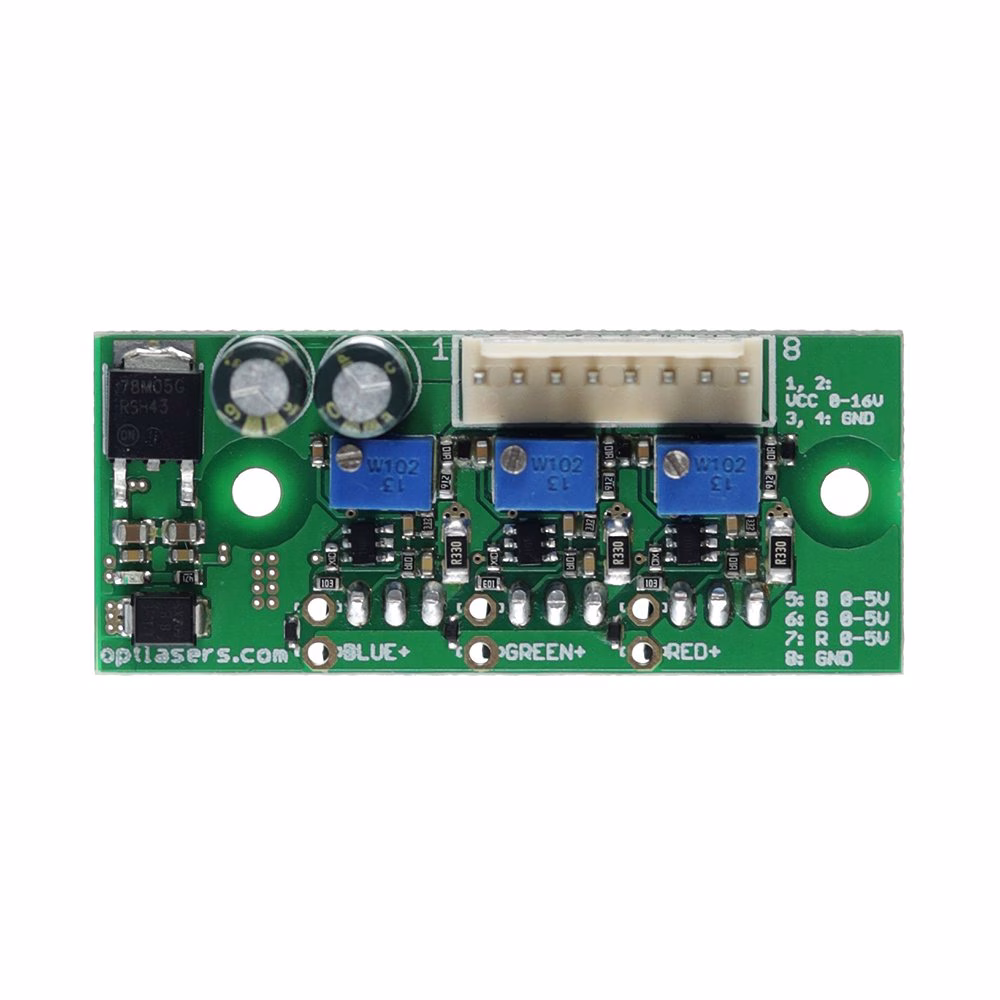

LPLDD-5A-16V-3CH mellem-effekt laserdiode driver er den mindre 3-kanals (55 x 24 mm), lite-version af vores driver til RGB-lasersystemer med indbygget softstart-funktion. På grund af høj strømeffektivitet er laserkontrolleren velegnet til højtydende laserdiode i projektorer og RGB-lasersystemer. Hver kanal kan styres uafhængigt via det analoge input på 0 - 5 V. Analogt input muliggør modulation af strømmen, der løber gennem dioden, op til 100 kHz. Maksimalstrømmen kan indstilles for hver kanal via en separat potentiometer på printkortet. Funktionerne for hver kontrol på printkortet er mærket for at gøre dem mere intuitive og nemme at konfigurere.
Et dedikeret stik er integreret i driveren, hvilket giver en forbedret modulationsbåndbredde sammenlignet med alternative stik. Denne laserkontroller leveres uden forudinstalleret køleplade, hvilket imødekommer brugere, der foretrækker at anvende deres egen køleplade eller optiske plade, og samtidig tilbyder en markant prisreduktion. Den repræsenterer en fuldt funktionsdygtig komponent, som er klar til integration i laserudstyr.
Mærkater på printkortet, der angiver "R," "G," og "B" kanaler, fungerer som reference for tilslutning af laserdiode. Det er muligt at benytte enhver kanal med hvilken som helst laserdiode, hvilket giver fleksibilitet i konfigurationen.
Anbefalinger og krav
- Alle kanaler forsynes af én fælles indgang.
- Den minimale diodeindgangsspænding skal være højere eller lig med 7 V, i andre situationer bestemmes den af følgende formel:
Vin = 0,3* I + Vd - Vin - indgangsspænding
- Vd - diodens driftsspænding
- I - driftsstrøm
- Selvom hver kanal er dimensioneret til at håndtere en strøm på 5 A, udnyttes den normalt ikke fuldt ud. Hvis den samlede belastning overstiger 6 A (summen fra alle kanaler), anbefales det at lodde ledningerne direkte på printkortet, da stikket er specificeret til 3 A CW pr. pin.
- Udvis særlig omhu for at undgå kortslutning mellem + (VCC) på strømforsyningen og - (GND) på logikinput eller monitorinput, da dette kan beskadige de tynde logik-GND-spor uopretteligt.
- Modulationsinputtet kan anvendes som et TTL-input med logiske niveauer på 0 V og 5 V eller som et analogt input. Analog modulation muliggør justering af udgangseffekten ved hjælp af specifikke spændingsniveauer (f.eks. 2,5 V for 50% udgangseffekt, 4 V for 80% udgangseffekt, etc.). Dette input kan også anvendes som PWM-input. Det eneste krav er, at PWM-signalets basisfrekvens ligger i området 5-20 kHz.
- Vi anbefaler brug af strømkabler med tværsnit på 0,5 mm2.
- Korrekt køling af effekt-MOSFETs skal sikres afhængigt af de anvendte laserdiode og strømforsyning. Uden køling kan MOSFETs blive beskadiget, og laserdiode kan brænde af.
- MOSFET/MOSFETs skal isoleres fra køleplade/plade med en silikonepad samt en plastbøsning. En kortslutning mellem MOSFET og køleplade/plade kan beskadige driveren og kan være farlig for laserdiode.
Beskyttelse
Laserdiode-strømforsyningskredsløbet er sikret mod omvendt polaritet via en højeffektiv Schottky-diode med lav fremspænding, hvilket beskytter laserdiode mod forkert spændingstilslutning samtidig med, at varmetabet minimeres.
For at beskytte det analoge input er en 5V1 Zener-diode indbygget til at håndtere spændinger over 5 V. Det er dog vigtigt at undgå at anvende højere spændinger på dette input.
