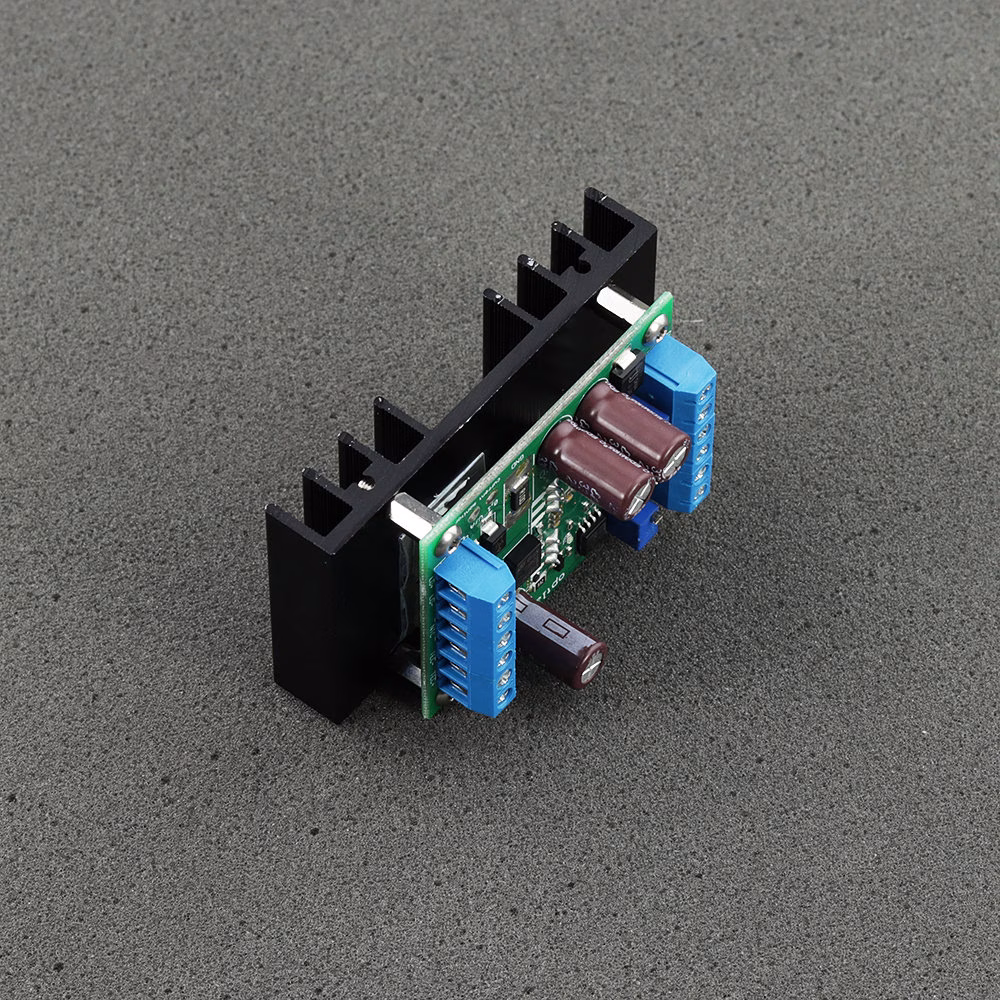

LPLDD-5A-24V-PID-H Laser-Diodentreiber
Einkanaliger 5-A-, 3–24-V-Laser-Diodentreiber mit digitaler Temperaturreglerschaltung und eloxiertem Kühlkörper. Der Kühlkörper ist passend dimensioniert, um eine Verlustleistung von bis zu 10 W am Leistungstransistor abzuführen. Der Temperaturregler nutzt einen PID-Algorithmus, um die gewünschte Temperatur präzise zu halten.
- Bewertungen lesen (1)
Download
Produktbeschreibung
Über den LPLDD-5A-24V-PID-H Laser-Diodentreiber
Der LPLDD-5A-24V-PID-H ist ein professioneller 5-A-Laser-Diodencontroller mit integriertem digitalem Temperaturregler, der einen PID-Algorithmus verwendet. Dank seines kompakten Designs lässt er sich nahtlos in kleinen Geräten wie kompakten Laserprojektoren integrieren. Trotz der geringen Baugröße kann der Treiber mit Peltier-Modulen wie 12706, 12708, 07113 und vielen anderen betrieben werden, die Ströme bis zu 15 A aufnehmen.
Laser-Dioden aller Wellenlängen können mit Betriebsspannungen von 3 V bis 24 V versorgt werden. Ein analoger Eingang ermöglicht die Modulation des durch die Laser-Diode fließenden Stroms bis zu 100 kHz. Der Treiber ist mit einem Stromüberwachungsausgang ausgestattet und bietet so eine praktische Messstelle zur Überwachung des Diodenstroms. Zwei Potentiometer dienen zur Einstellung des maximalen Diodenstroms und des Ruhestroms. Das dritte Potentiometer ist für das Einstellen der Soll-Temperatur im Bereich von 0 bis 40 Grad Celsius verantwortlich.
Mit einem integrierten Test-Jumper kann der Treiber ohne externes Analogsignal einfach aktiviert werden. Für verbesserte Benutzerfreundlichkeit verfügt der Treiber über Signaldioden (LEDs) zur Anzeige von Dioden-Freigabe, TEC-Status und Warnungen.
Bewertungen
My the most favourite laser driver
I'm hobbyist who likes to build his own laser engraving machines. I tested several chinese drivers, build 2 of my own and was using american drivers from Jtech Photonics for years but this is without any doubt the best laser driver I' tried. No reason to buy elsewhere. Fast frequency, smooth pulses with soft start, adequate passive heatsink, reasonable terminals.
- 1 von 1 Personen fanden diese Bewertung hilfreich.
