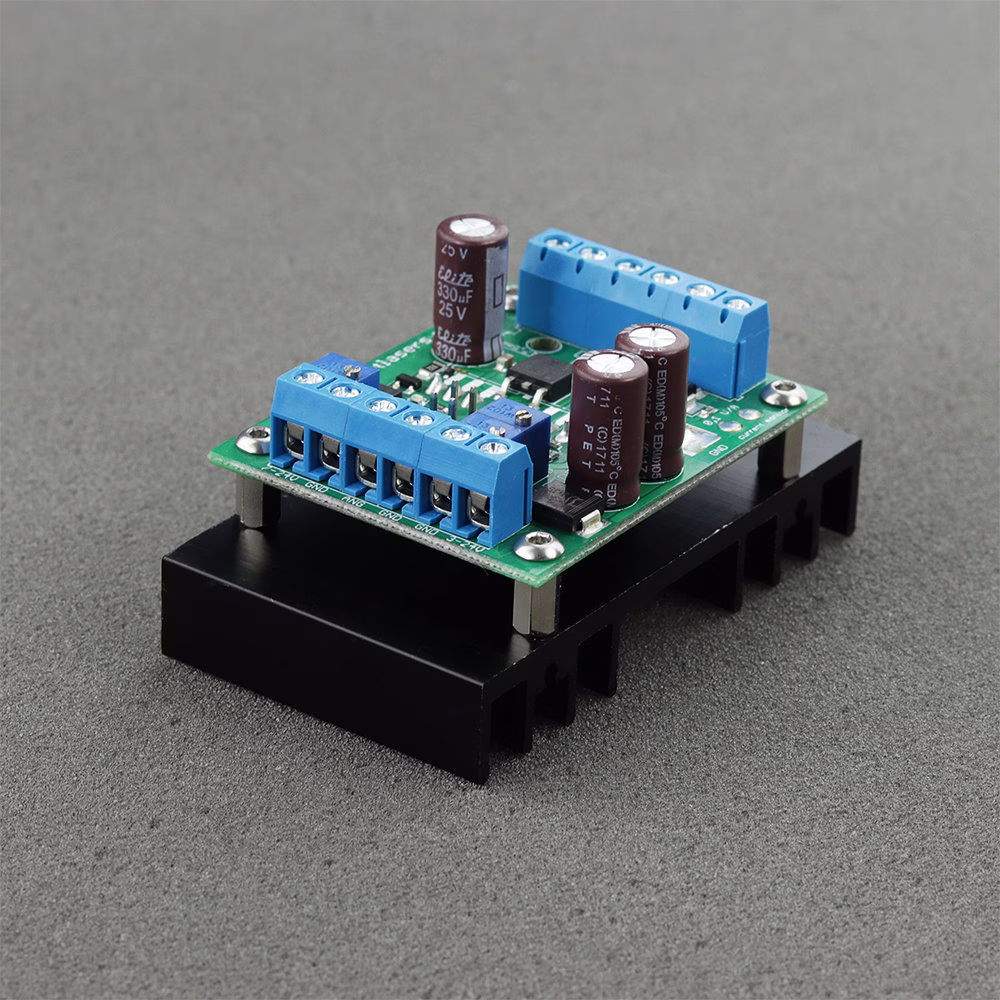

LPLDD-5A-24V-PID-H Laserdiode Driver
Enkanals 5 A, 3-24 V laserdiode-driver med digital temperaturregulator-kredsløb og anodiseret køleplade. Kølepladen er dimensioneret til at håndtere op til 10 W effektafsættelse på effekttransistoren. Temperaturregulatoren anvender en PID-algoritme for præcis opretholdelse af den ønskede temperatur.
Hent
Produktbeskrivelse
Om LPLDD-5A-24V-PID-H Laserdiode Driveren
LPLDD-5A-24V-PID-H er en professionel 5 A laserdiodecontroller med indbygget digital temperaturregulator, der benytter PID-algoritmen. Den er designet med et kompakt formfaktor, hvilket muliggør nem integration i små enheder som kompakte laserprojektere. På trods af den lille størrelse kan driveren anvendes sammen med Peltier-moduler såsom 12706, 12708, 07113 og mange andre, der trækker op til 15 A strøm.
Laserdiodestrenge af enhver bølgelængde kan forsynes med spændinger fra 3 V op til 24 V. Analog indgang tillader modulation af strømmen gennem laserdioder op til 100 kHz. Driveren er udstyret med et udgangssignal til strømovervågning, hvilket giver et bekvemt målepunkt til at overvåge diode-strømmen. To potentiometre muliggør justering af maksimal diodestrøm og biasstrøm. Det tredje potentiometer bruges til at sætte den ønskede temperatur i intervallet 0 – 40 grader Celsius.
Med en test jumper kan driveren nemt aktiveres uden et eksternt analogt signal. For at øge brugervenligheden er driveren udstyret med signaldioder (LED’er) til indikation af diodeaktivering, TEC og advarsler.
