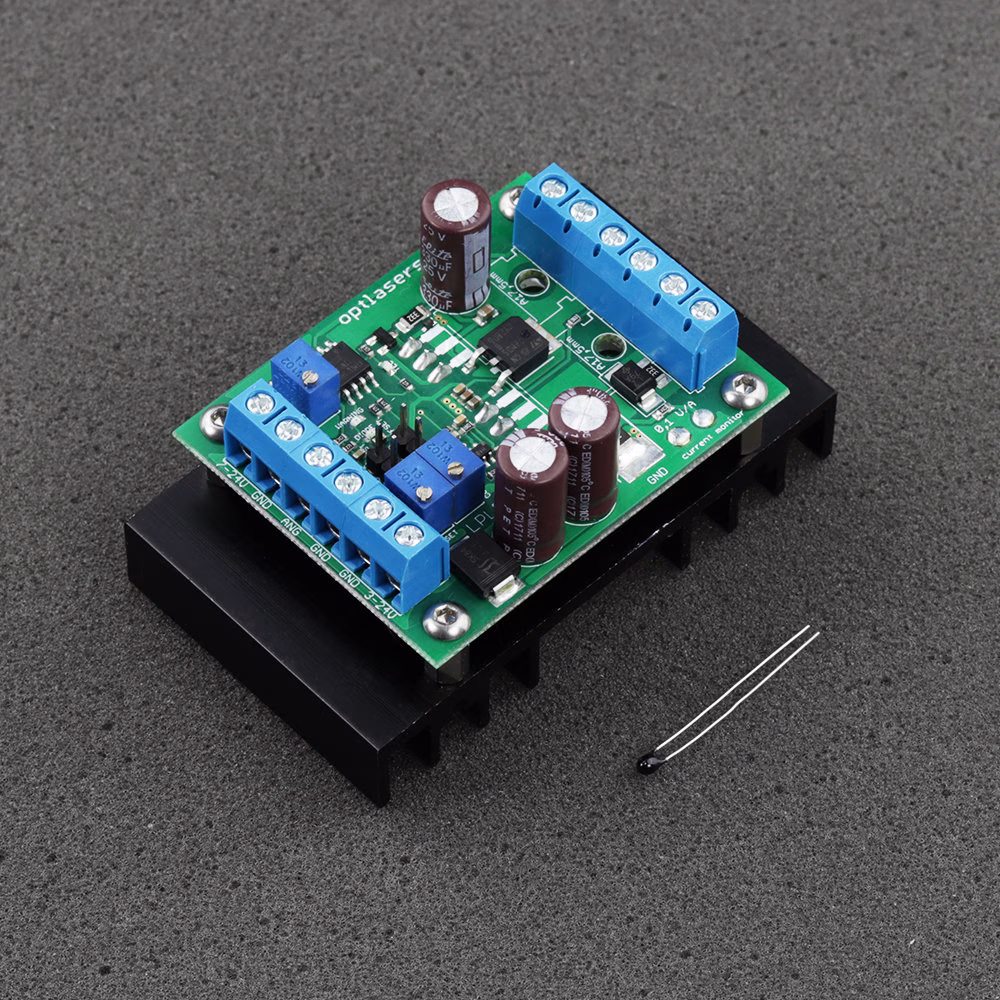

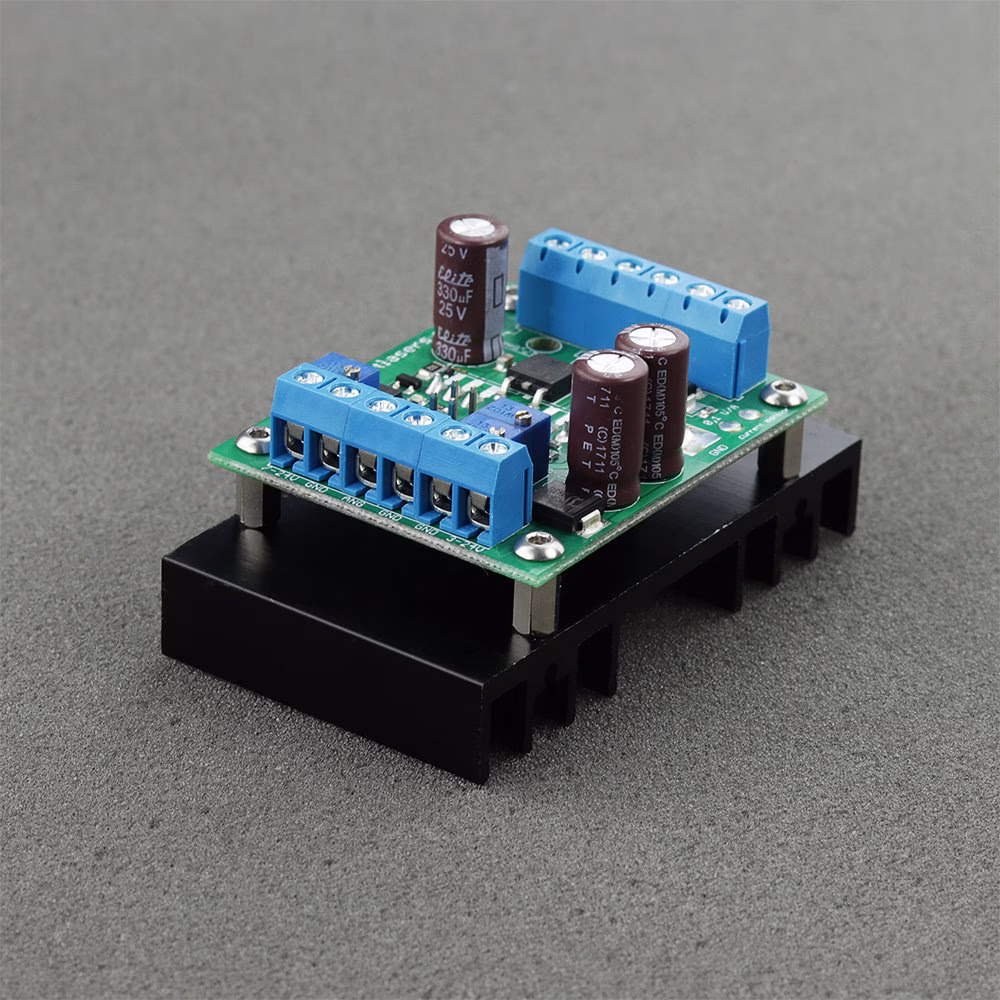

LPLDD-5A-24V-PID-H Laserdiodedriver
Enkanals 5 A, 3–24 V laserdiodedriver med digital temperaturkontrollerkrets og eloksert kjøleribbe. Kjøleribben er dimensjonert for å håndtere inntil 10 W varmeeffekt på effektransistoren. Temperaturkontrolleren benytter en PID-algoritme for nøyaktig å opprettholde ønsket temperatur.
Last ned
Produktbeskrivelse
Om LPLDD-5A-24V-PID-H Laser Diode Driver
LPLDD-5A-24V-PID-H er en profesjonell 5 A laserdiodestyring med innebygd digital temperaturkontroller basert på PID-algoritme. Utformet med et kompakt format, integreres den sømløst i små enheter som kompakte laserprojektorer. Til tross for sin beskjedne størrelse, kan driveren brukes sammen med Peltier-moduler som 12706, 12708, 07113, og mange andre som trekker opptil 15 A strøm.
Laserdioder med hvilken som helst bølgelengde kan drives med spenninger fra 3 V til 24 V. Analog inngang muliggjør modulasjon av strømmen gjennom laserdiodene opptil 100 kHz. Driveren er utstyrt med en strømmåleutgang for praktisk overvåking av strømmen gjennom dioden. To potensiometre leveres for å justere maksimal diodestrøm og biasstrøm. Det tredje potensiometeret benyttes til å sette ønsket temperatur i området 0–40 grader Celsius.
Med inkluderingen av en testbøyle kan driveren enkelt aktiveres uten et eksternt analogsignal. For å øke brukervennligheten, er driveren utstyrt med signaldioder (LED) for indikasjon av diodeaktivering, TEC og varsler.
