Sterownik diod laserowych LPLDD-5A-24V-PID-H

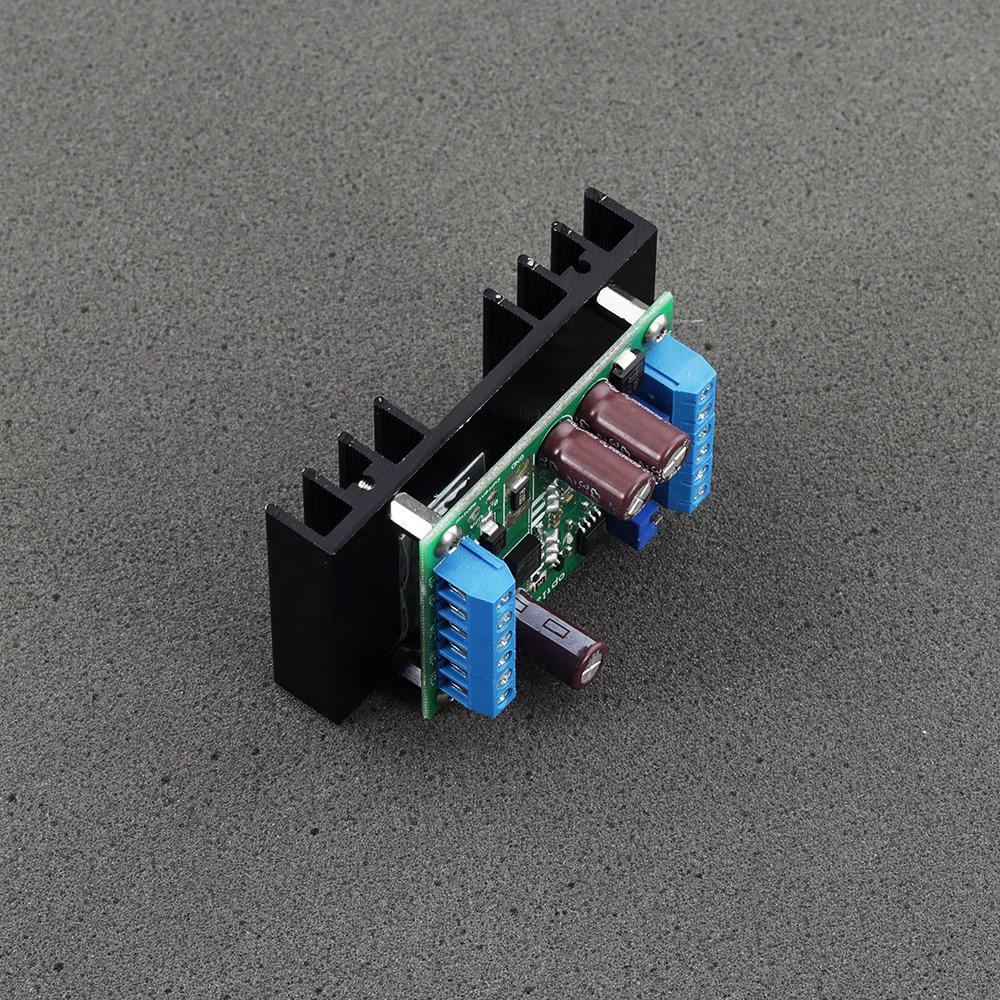

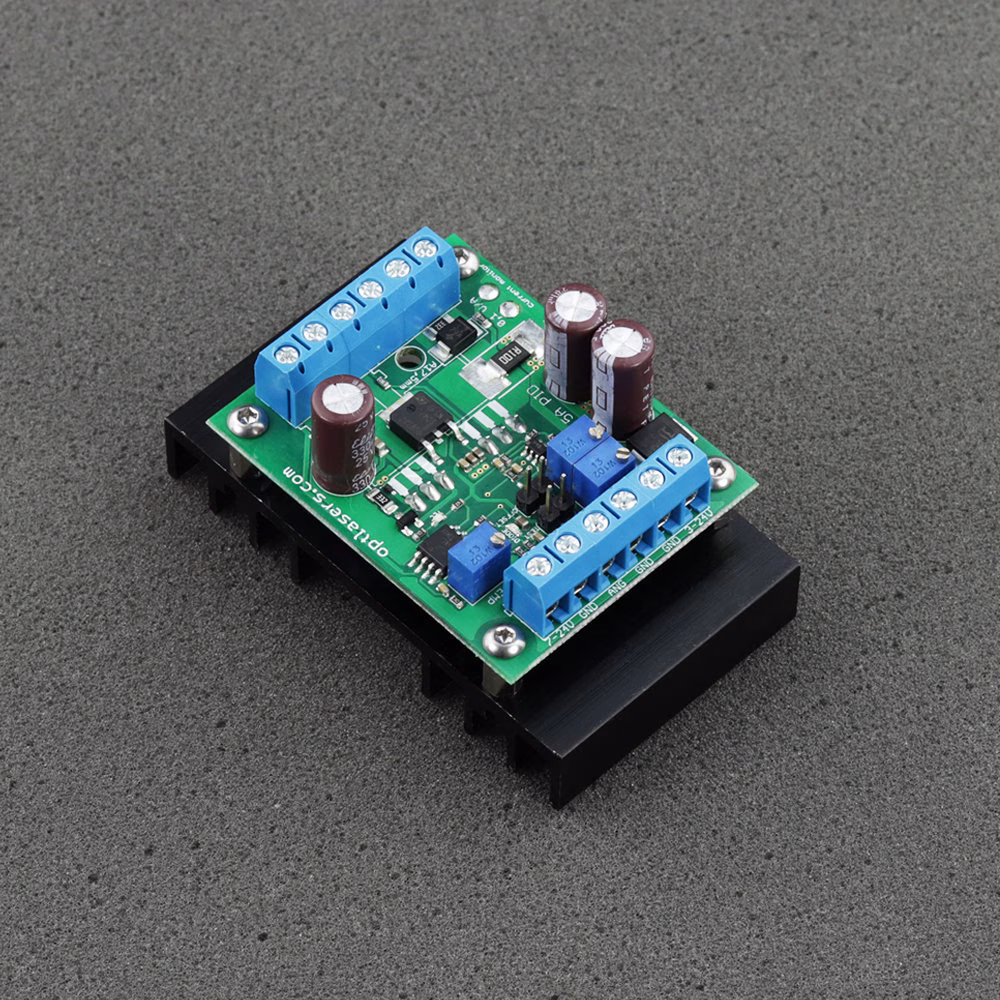

Jednokanałowy sterownik diod laserowych 5 A, 3–24 V z cyfrowym układem regulacji temperatury oraz anodowanym radiatorem. Radiator jest odpowiednio dobrany do odprowadzenia mocy strat do 10 W na tranzystorze mocy. Regulator temperatury korzysta z algorytmu PID w celu precyzyjnego utrzymania zadanej temperatury.
Pliki do pobrania
Opis produktu
O sterowniku diod laserowych LPLDD-5A-24V-PID-H

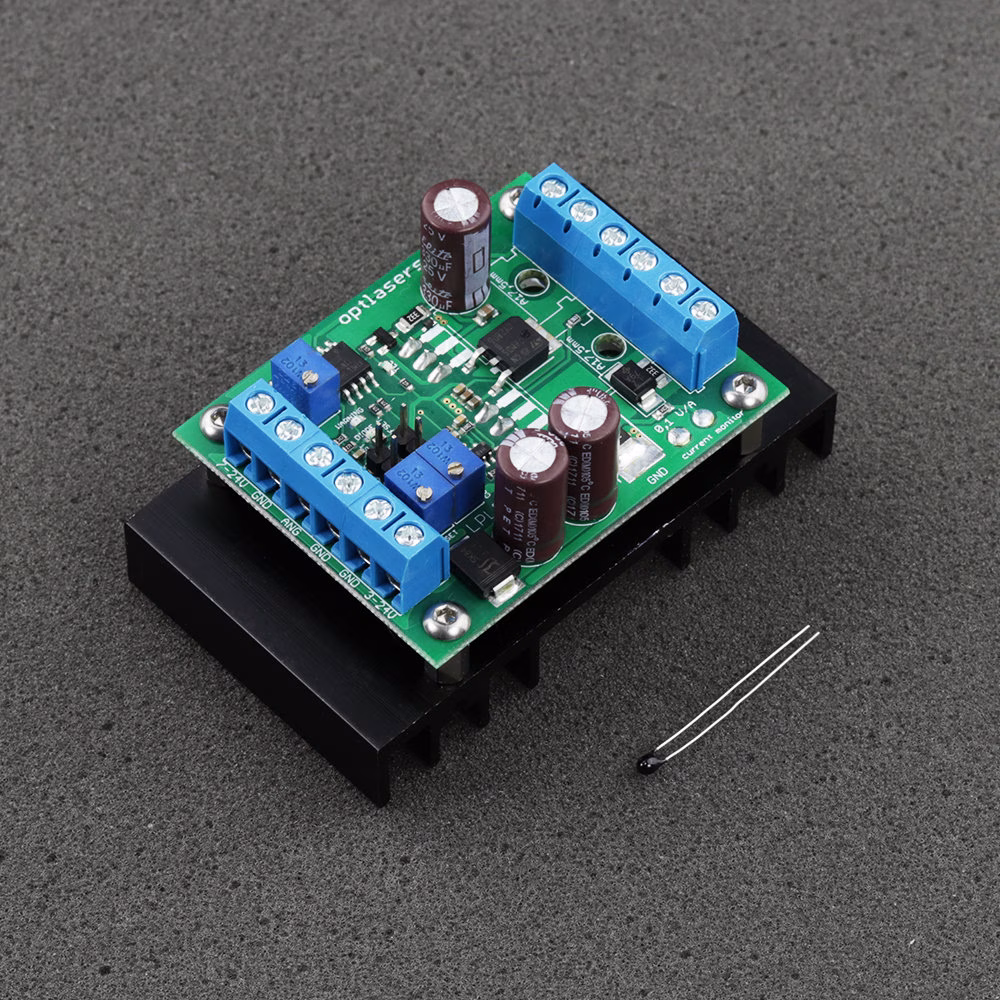

LPLDD-5A-24V-PID-H to profesjonalny sterownik diod laserowych o wydajności 5 A, wyposażony we wbudowany cyfrowy regulator temperatury oparty o algorytm PID. Zaprojektowany z myślą o kompaktowych rozmiarach, doskonale integruje się z urządzeniami takimi jak kompaktowe projektory laserowe. Pomimo niewielkich wymiarów, sterownik współpracuje z modułami Peltiera, takimi jak 12706, 12708, 07113 i wieloma innymi, które pobierają prąd do 15 A.

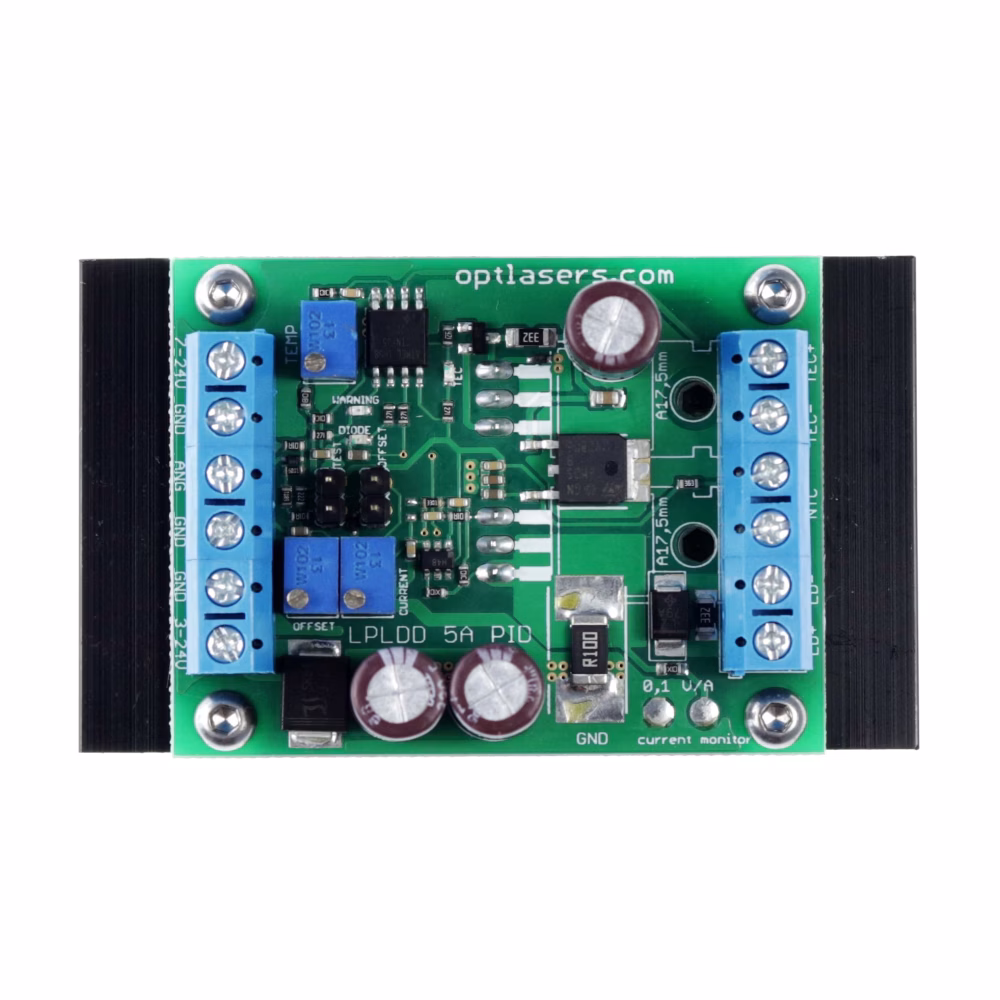

Linie diod laserowych o dowolnej długości fali mogą być zasilane napięciem od 3 V do 24 V. Wejście analogowe umożliwia modulację prądu przepływającego przez diody laserowe z częstotliwością do 100 kHz. Sterownik wyposażony jest w wyjście do monitorowania prądu, zapewniające wygodne miejsce pomiarowe do kontroli prądu diody. Dwa potencjometry służą do regulacji maksymalnego prądu diody oraz prądu polaryzacji. Trzeci potencjometr odpowiada za ustawienie zadanej temperatury w zakresie od 0 do 40 stopni Celsjusza.
Dzięki zastosowaniu zworki testowej sterownik może być łatwo aktywowany bez zewnętrznego sygnału analogowego. Dla zwiększenia funkcjonalności, układ wyposażony został w diody sygnalizacyjne (LED) informujące o aktywacji diody, pracy TEC oraz o stanie ostrzeżenia.
