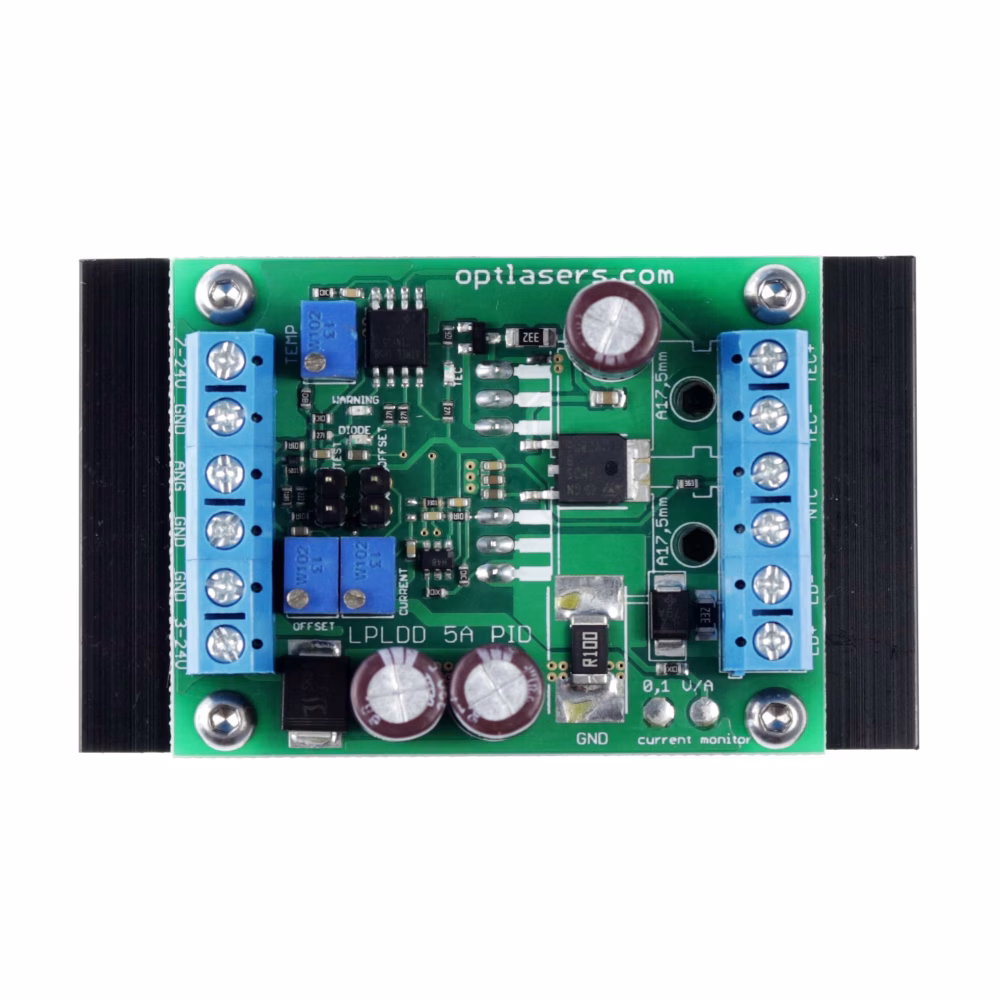

Pilote de diode laser LPLDD-5A-24V-PID-H

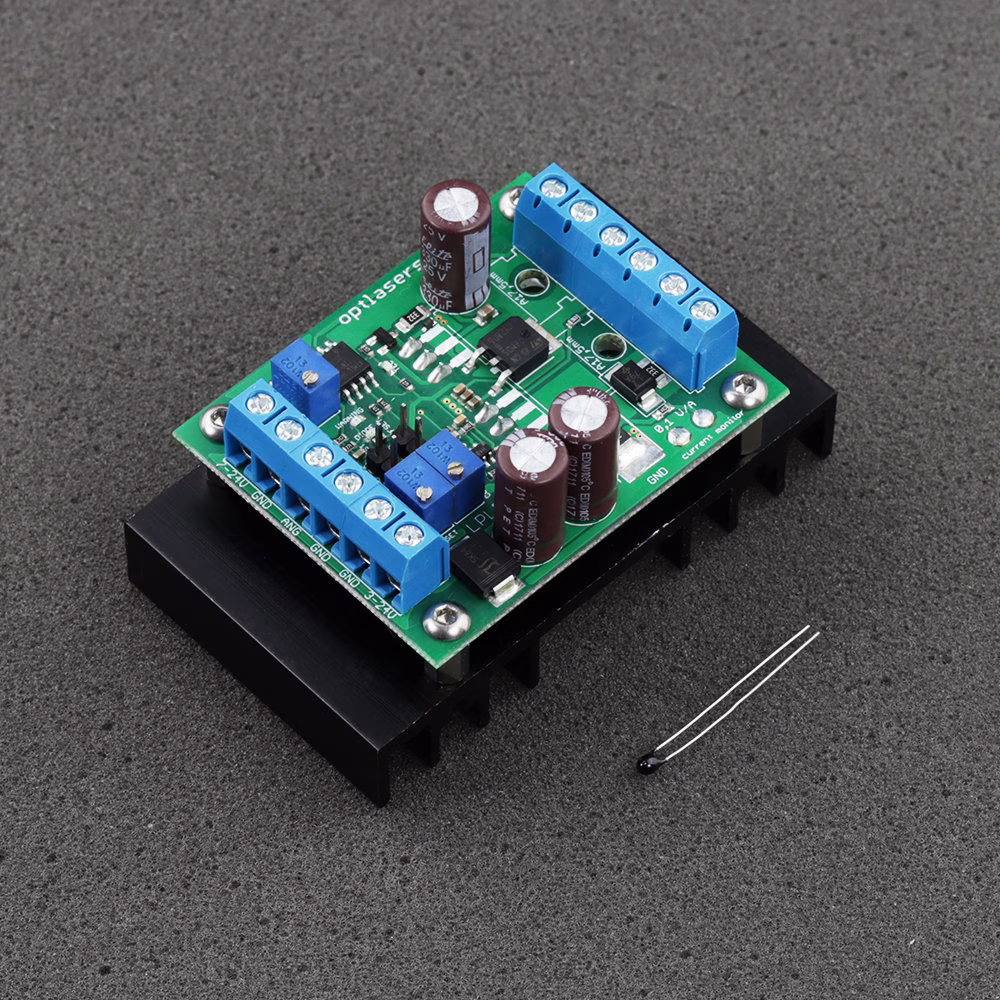

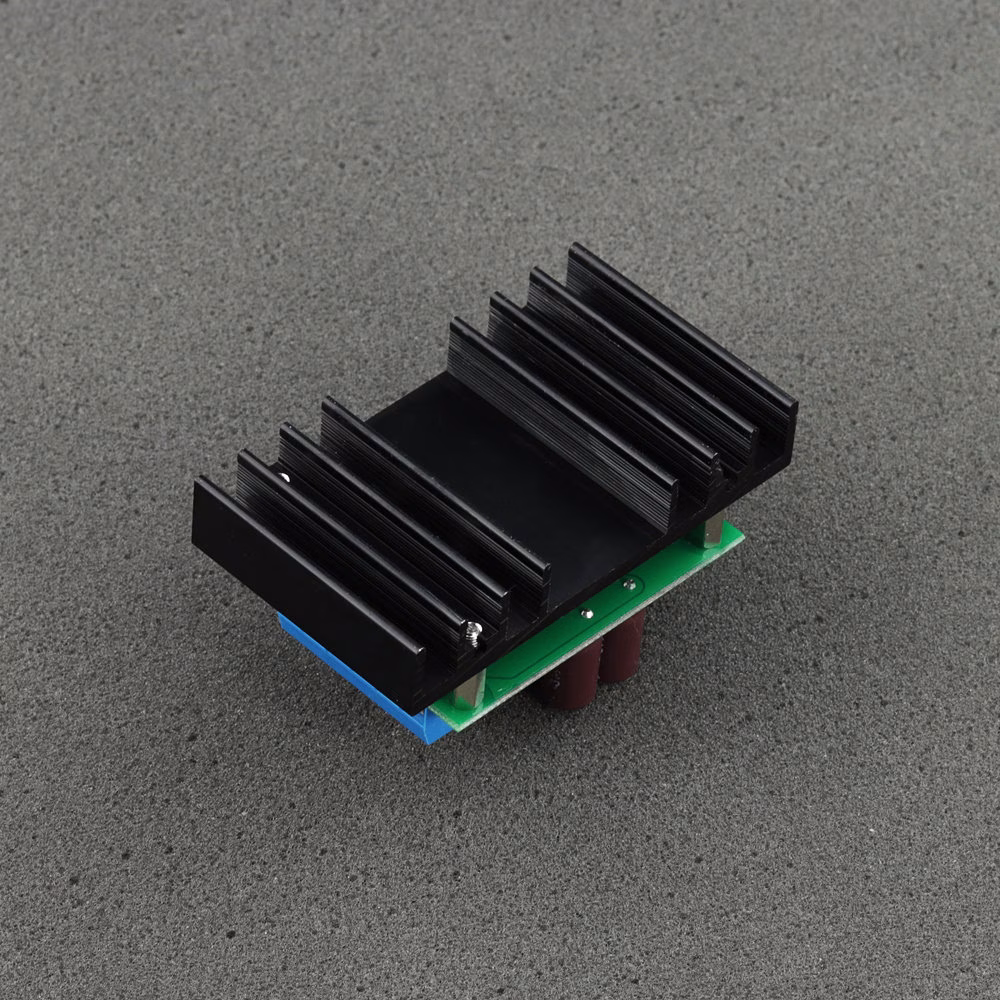

Pilote de diode laser monocanal 5 A, 3-24 V avec circuit de régulation de température numérique et dissipateur thermique anodisé. Le dissipateur thermique est dimensionné de manière appropriée pour gérer jusqu'à 10 W de dissipation de puissance sur le transistor de puissance. Le contrôleur de température utilise un algorithme PID pour maintenir précisément la température souhaitée.
Téléchargement
Description du produit
À propos du pilote de diode laser LPLDD-5A-24V-PID-H
Le LPLDD-5A-24V-PID-H est un contrôleur professionnel de diode laser de 5 A avec un contrôleur de température numérique intégré utilisant l’algorithme PID. Conçu dans un format compact, il s’intègre aisément dans des appareils de petite taille tels que des projecteurs laser compacts. Malgré sa petite taille, ce pilote est capable de fonctionner avec des modules Peltier tels que 12706, 12708, 07113 et bien d’autres, absorbant jusqu’à 15 A de courant.
Les lignes de diode laser de toute longueur d’onde peuvent être alimentées avec des tensions allant de 3 V à 24 V. L’entrée analogique permet la modulation du courant traversant les diodes laser jusqu’à 100 kHz. Le pilote est équipé d’une sortie de surveillance du courant, offrant un point de mesure pratique pour contrôler le débit de courant dans la diode. Deux potentiomètres sont prévus pour ajuster le courant maximal de la diode et le courant de polarisation. Le troisième potentiomètre permet de régler la température de consigne dans la plage de 0 à 40 degrés Celsius.
Grâce à la présence d’un cavalier de test, le pilote peut être activé facilement sans signal analogique externe. Pour améliorer la convivialité, le pilote intègre des diodes de signalisation (LED) pour l’activation de la diode, le TEC, et les indications d’avertissement.
